Sensore microfono MEMS (fuori produzione) – DFR0042

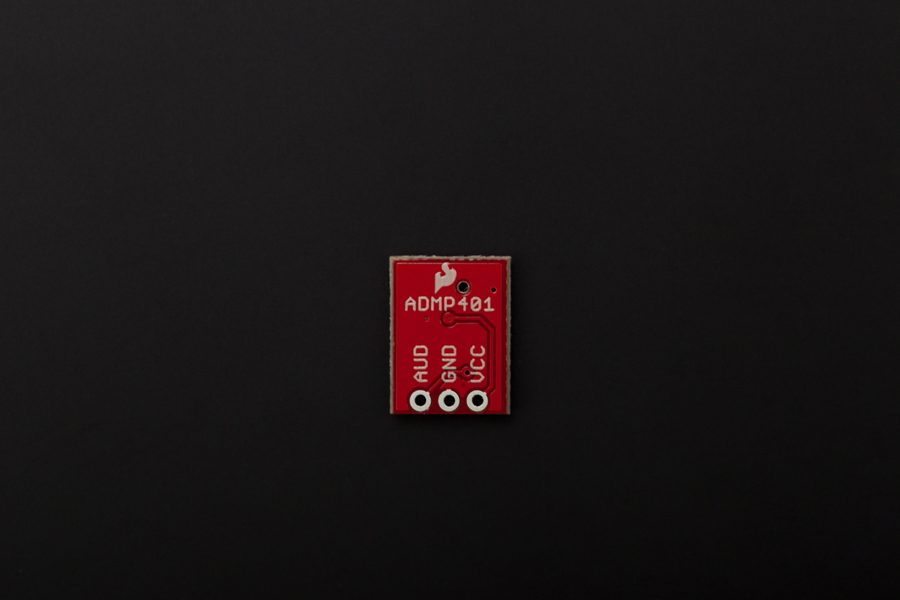

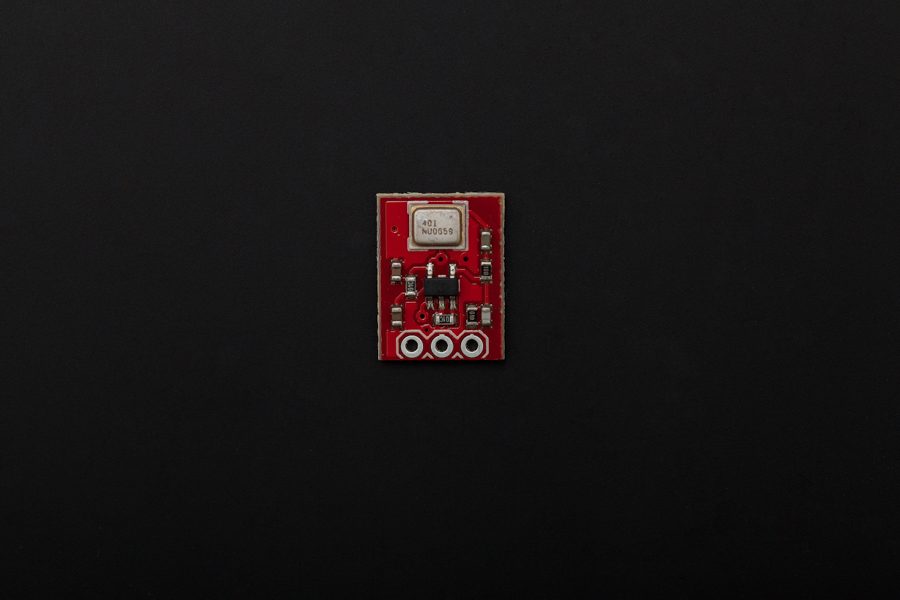

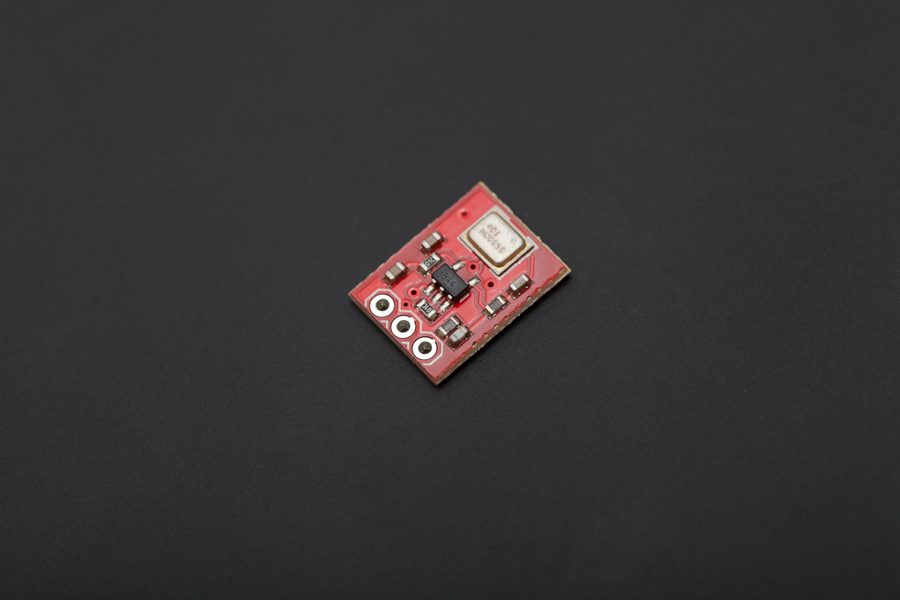

Nota introduttiva: il sensore microfono MEMS è ora fuori produzione. Questa piccola scheda breakout è dotata del microfono MEM ADMP401. Uno dei principali vantaggi di questo breakout e microfono è l’ingresso con porta inferiore. Ciò significa che l’ingresso del microfono può adattarsi a filo con la custodia del tuo progetto. Inoltre non dovrai affrontare il tentativo di saldare l’impronta stravagante del microfono. Legnosità! L’amplificatore sul breakout ha un guadagno di 67 e più di quanto soddisfa i requisiti di larghezza di banda del microfono. L’uscita AUD dell’amplificatore fluttua a metà Vcc quando non viene captato alcun suono. L’amplificatore produce un’uscita picco-picco di circa 200 mV quando il microfono viene tenuto a distanza di un braccio e si parla a livelli di volume di conversazione normali. Quindi l’uscita AUD può essere facilmente collegata all’ADC di un micro. Specifiche -3 dB di attenuazione a 100 Hz e 15 kHz Tensione di alimentazione da 1,5 a 3,3 V CC Dovrebbe emettere comodamente 40 mW SNR di -62 dBA Documenti Schema file Eagle Elenco di spedizione Sensore microfono MEMS x1
