Servo in metallo da 9 g a 180° con feedback - SER0047 | DFRobot

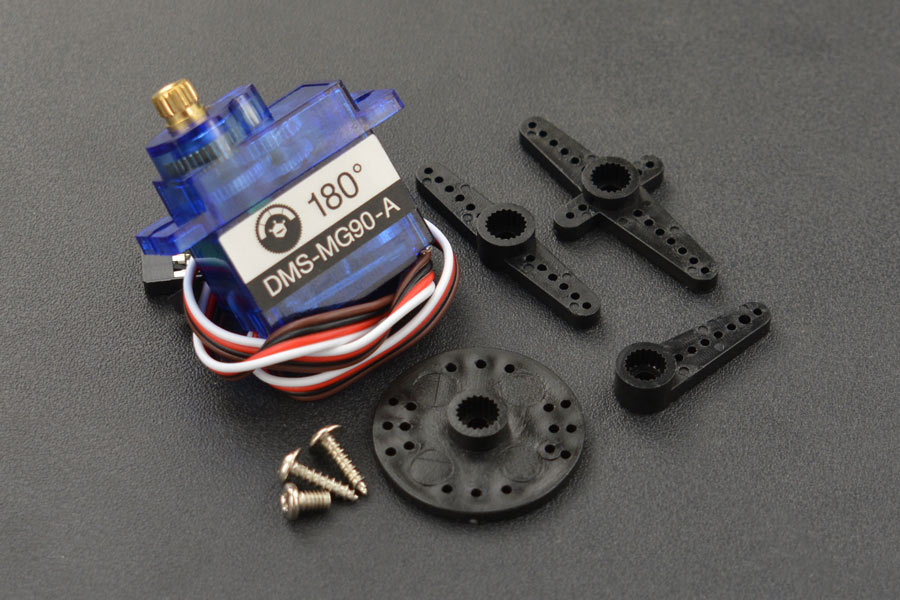

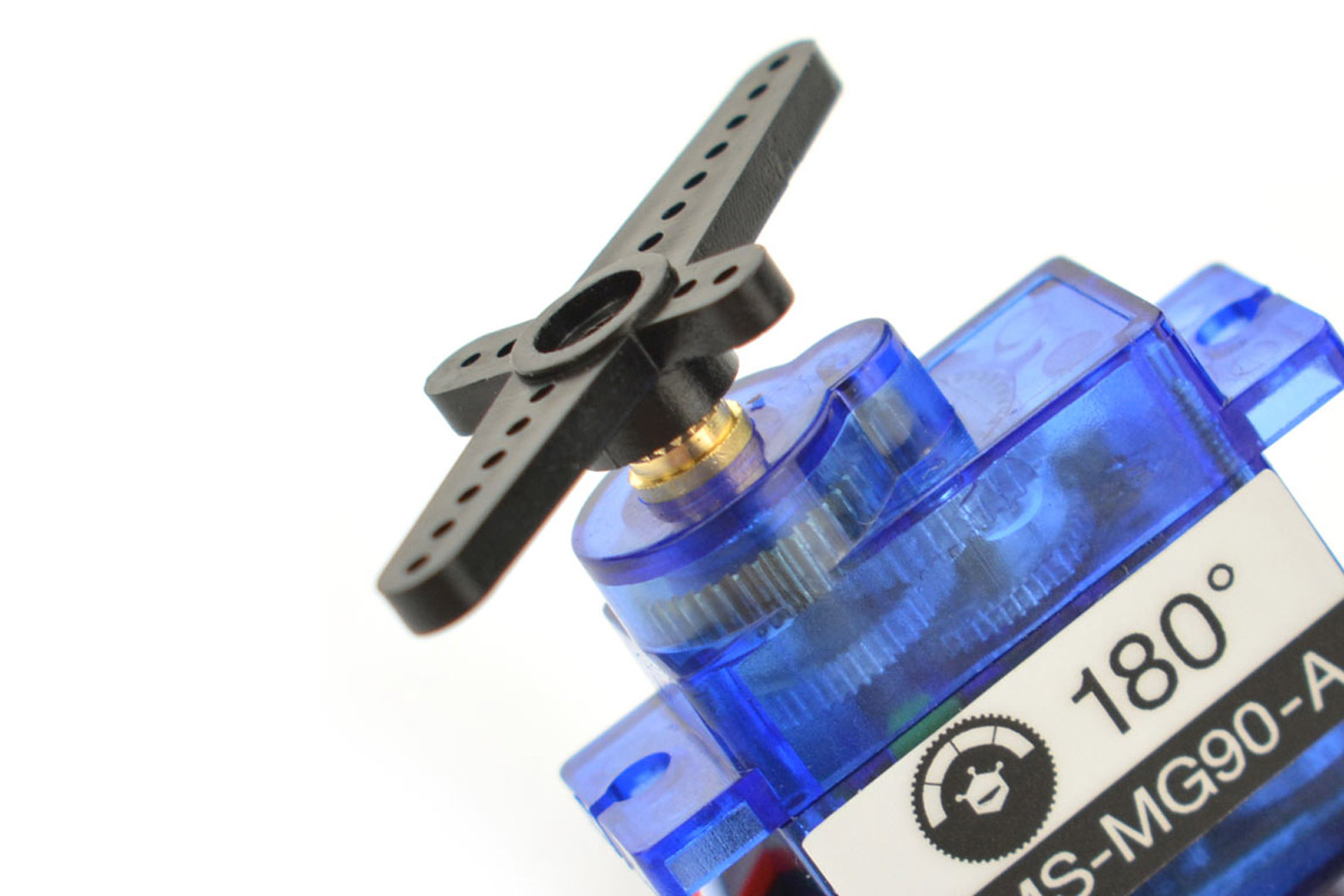

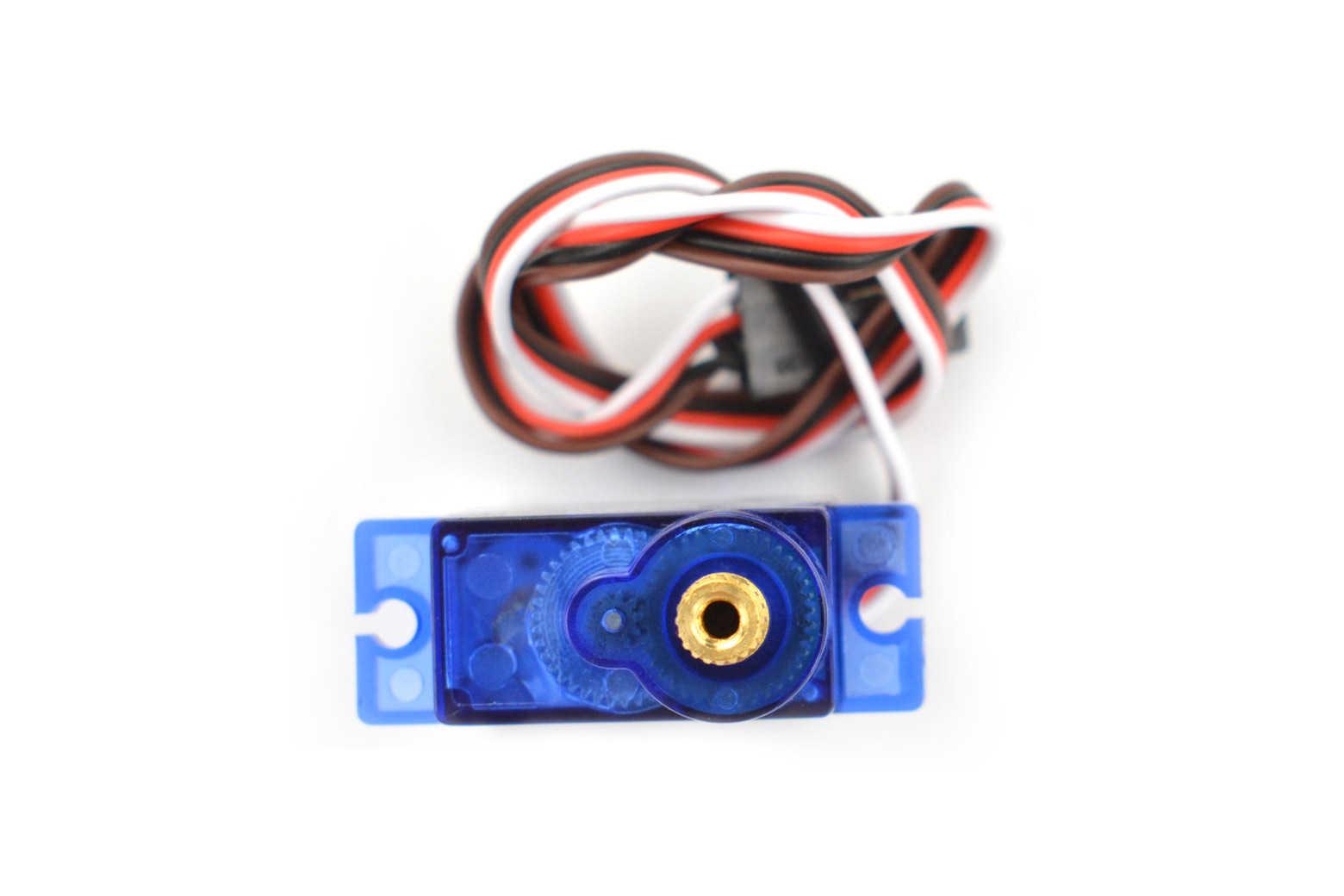

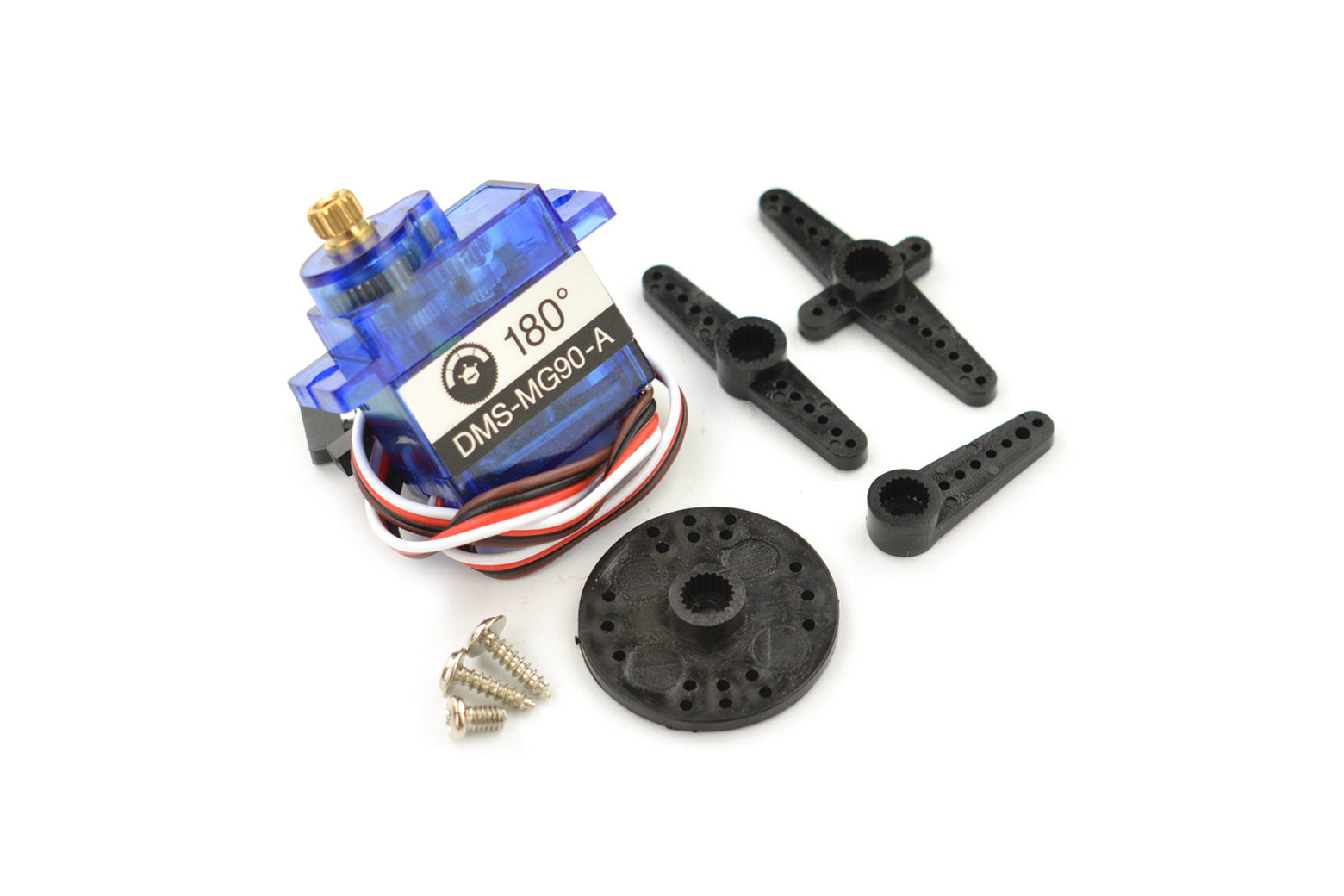

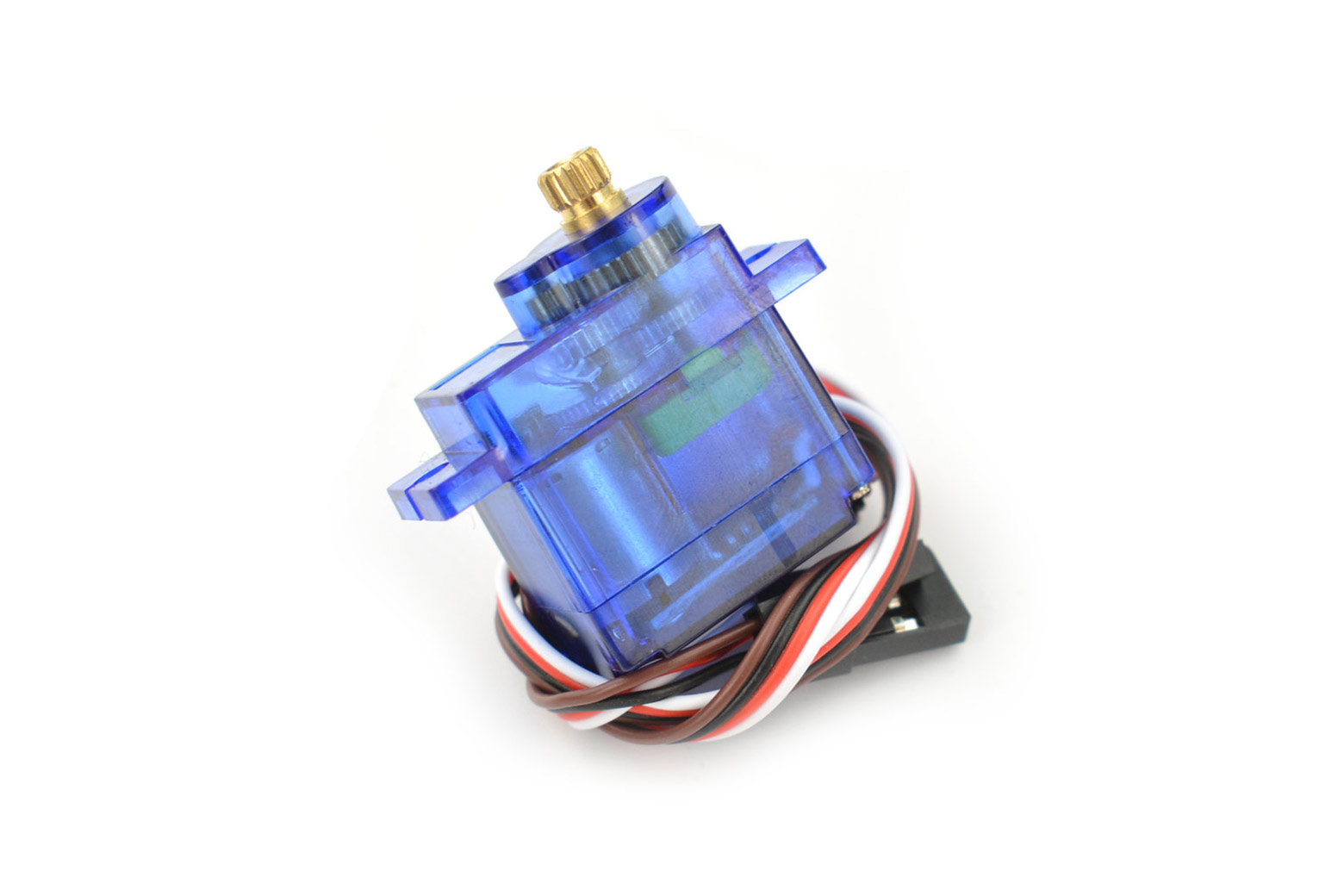

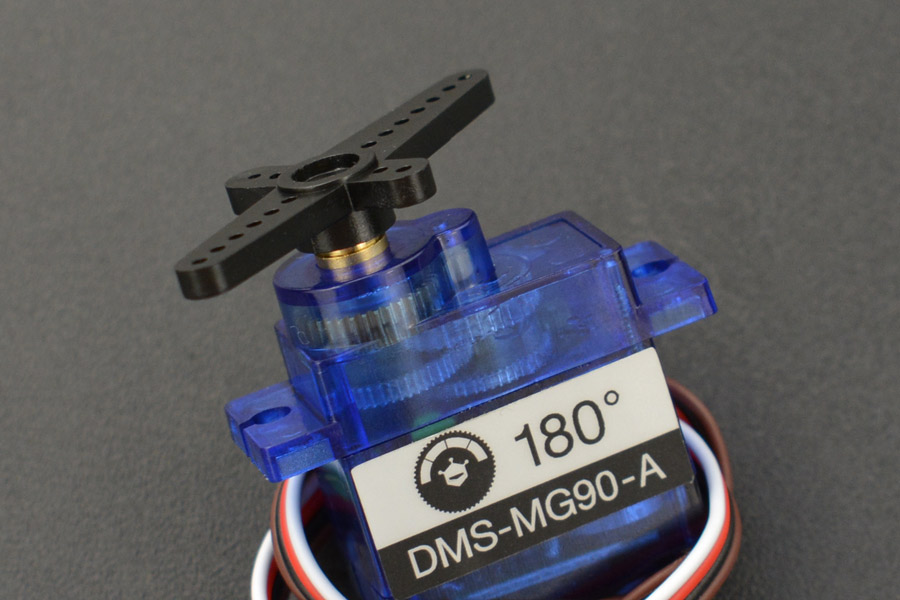

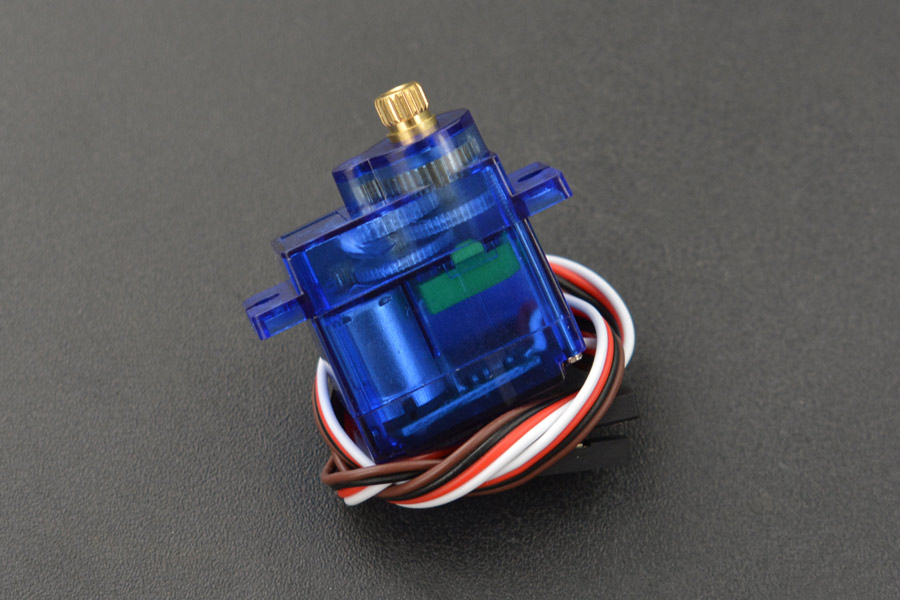

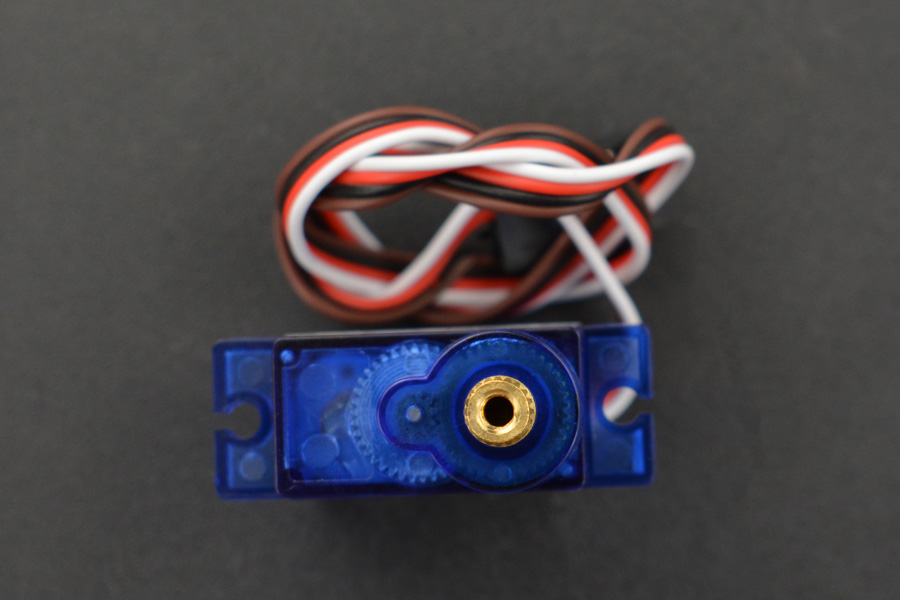

Introduzione Ecco il nuovo modello della nostra famiglia Servo: un servo in metallo da 9 g a 180° con feedback analogico. Il servo ha un ingranaggio metallico incorporato che potrebbe essere molto più durevole rispetto alla precedente versione in plastica. È dotato di ampio angolo di rotazione e coppia, facilità di installazione, prestazioni stabili e precise, che potrebbero essere la scelta migliore per il controllo di micro-robot e adatto allo sviluppo di professionisti o produttori. Con un corpo minuscolo di 0,9*0,48*1,28″, questo servo può essere montato in qualsiasi spazio ristretto e la sua coppia può raggiungere fino a 1,5 Kg·cm. Poiché non è presente alcun interruttore di finecorsa all’interno del servo, gli utenti possono ruotare manualmente il servo di 360 gradi. Allo stesso tempo, il consumo energetico del servo è piuttosto basso, quindi la comune batteria o l’alimentatore USB è in grado di fornire energia sufficiente per il normale funzionamento del servo. Questo servo può essere controllato dalla libreria Servo Arduino per realizzare una rotazione di circa 180° entro un intervallo di impulsi di 500-250μsec. Inoltre, può eseguire compiti più complicati e adattarsi a una gamma più ampia di applicazioni rispetto al precedente servo a 180°. Inoltre, questo servo fornisce un segnale analogico con feedback di 0~3,3 V e può essere collegato all’MCU per realizzare un controllo di feedback a circuito chiuso bloccare deliberatamente il servo danneggerà permanentemente il prodotto Interfaccia: La linea rossa ---Il positivo La linea nera ---Il negativo La linea marrone ---Linea di feedback La linea bianca ---Specifiche della linea di segnale Intervallo di larghezza di impulso: 500-2500μsec Posizione neurale: 1500μsec Larghezza di banda morta: ≤ 5 μsec Tensione operativa: 4,8 V~6 V Temperatura di stoccaggio: -20 ℃ ~ 60 ℃ Temperatura di funzionamento: -10℃~50℃ Corsa operativa: 180°± 5°(500→2500μsec) Corsa massima: 220°± 10° Velocità (senza carico): 0,12±0,01 sec/60 a 4,8 V 0,1±0,01 sec/60 a 6,0 V Coppia di stallo: 1,3±0,1 kg·cm a 4,8 V 1,5±0,1 kg·cm a 6,0 V Corrente statica: ≦40±5 mA Corrente (a vuoto): 200±20 mA a 4,8 V 220±20 mA a 6,0 V Corrente (a fermo): ≦800±30 mA a 4,8 V ≦1100±30 mA a 6,0 V Corsa operativa: circa 180°(500→2500 μsec) Deviazione angolo di spostamento sinistra e destra: ≤ 3° Deviazione di centraggio: ≤ 1° Sistema di controllo: modifica larghezza impulso Tipo di amplificatore: controller digitale Direzione di rotazione: in senso orario Dimensioni contorno: 22,9*12,2*32,5 mm/0,9*0,48*1,28” Peso: 12±1 g Lista di spedizione 9 g Servo in metallo a 180° con Feedback analogico (1,5 kg) x1
