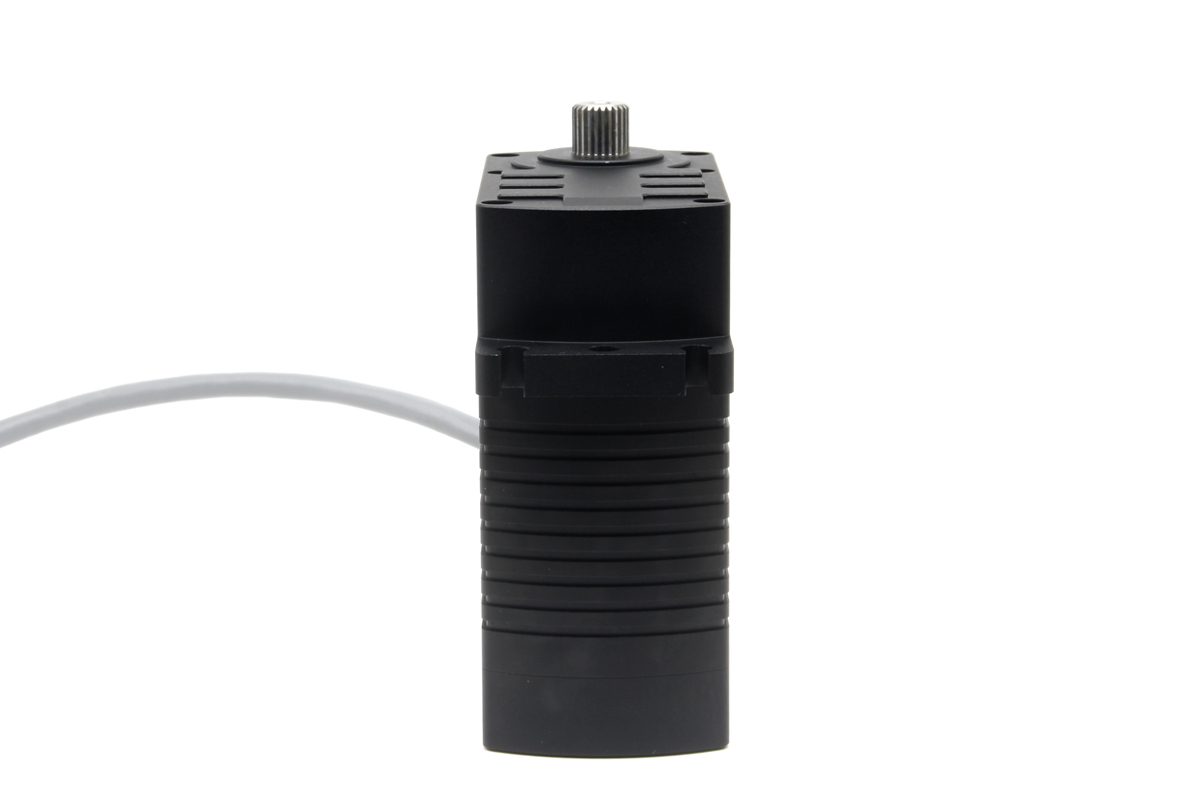

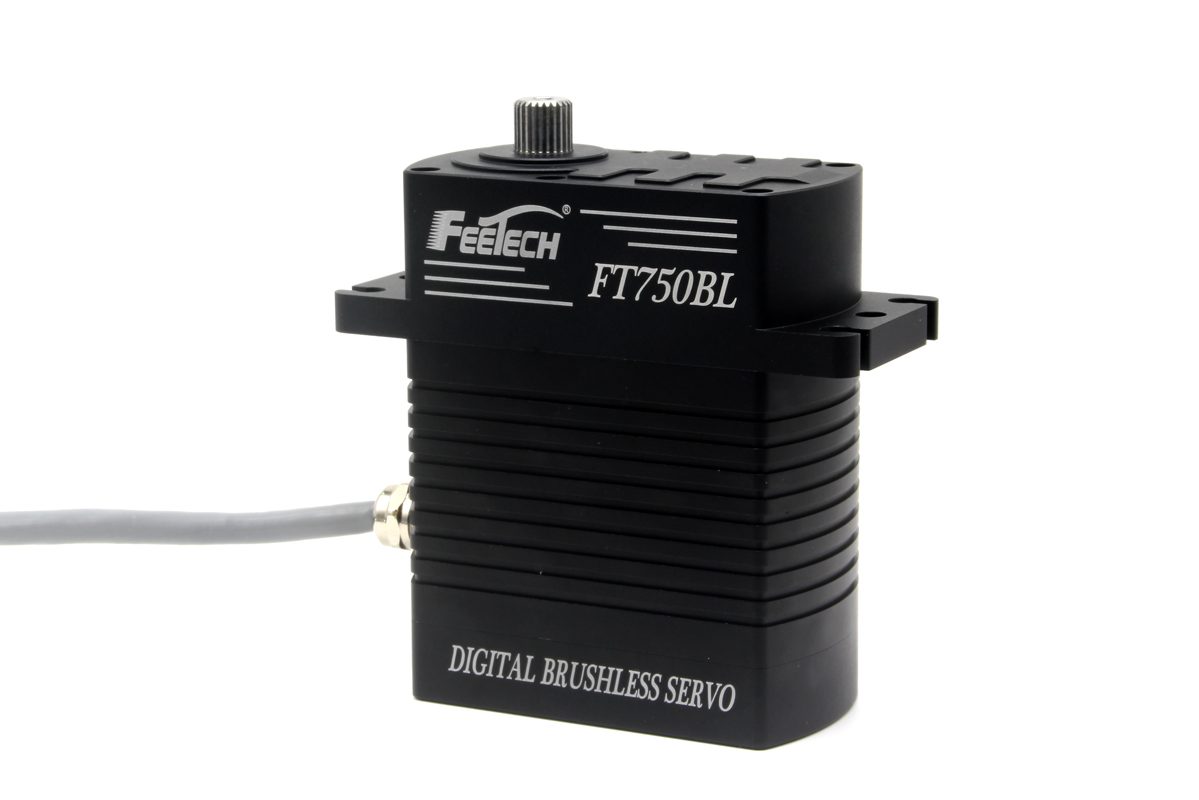

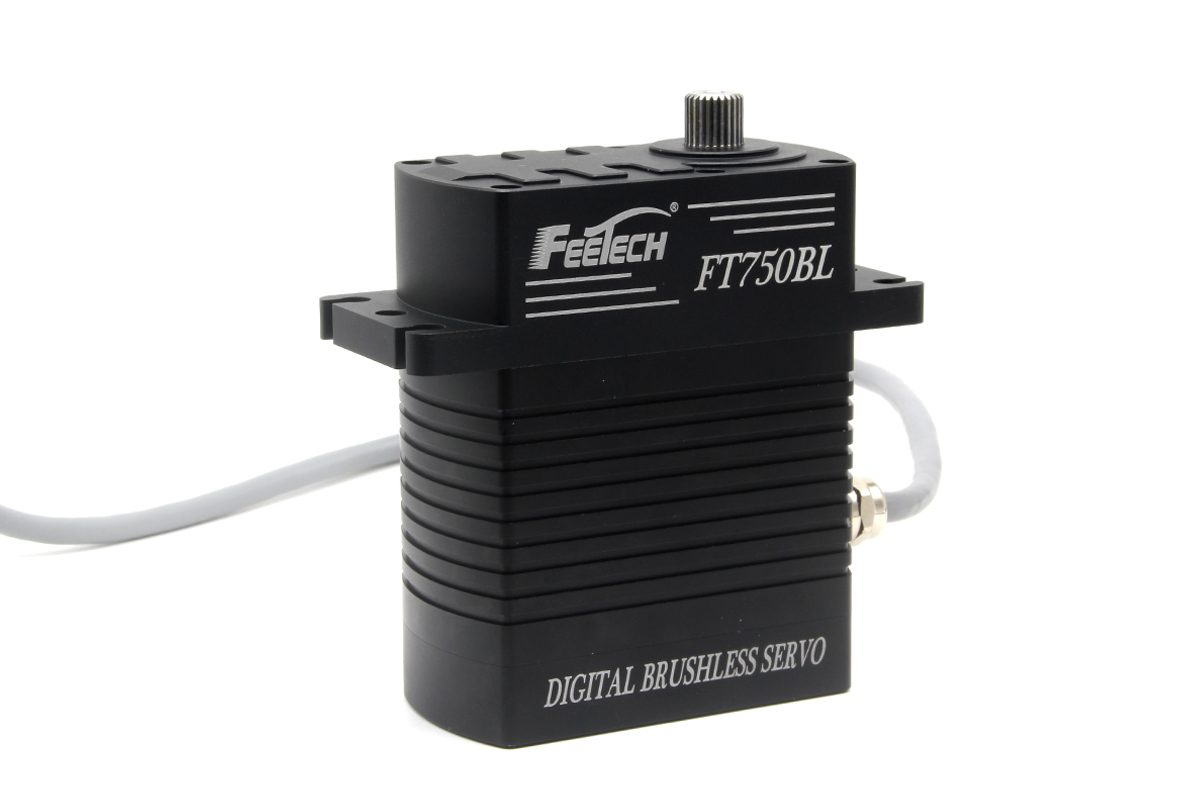

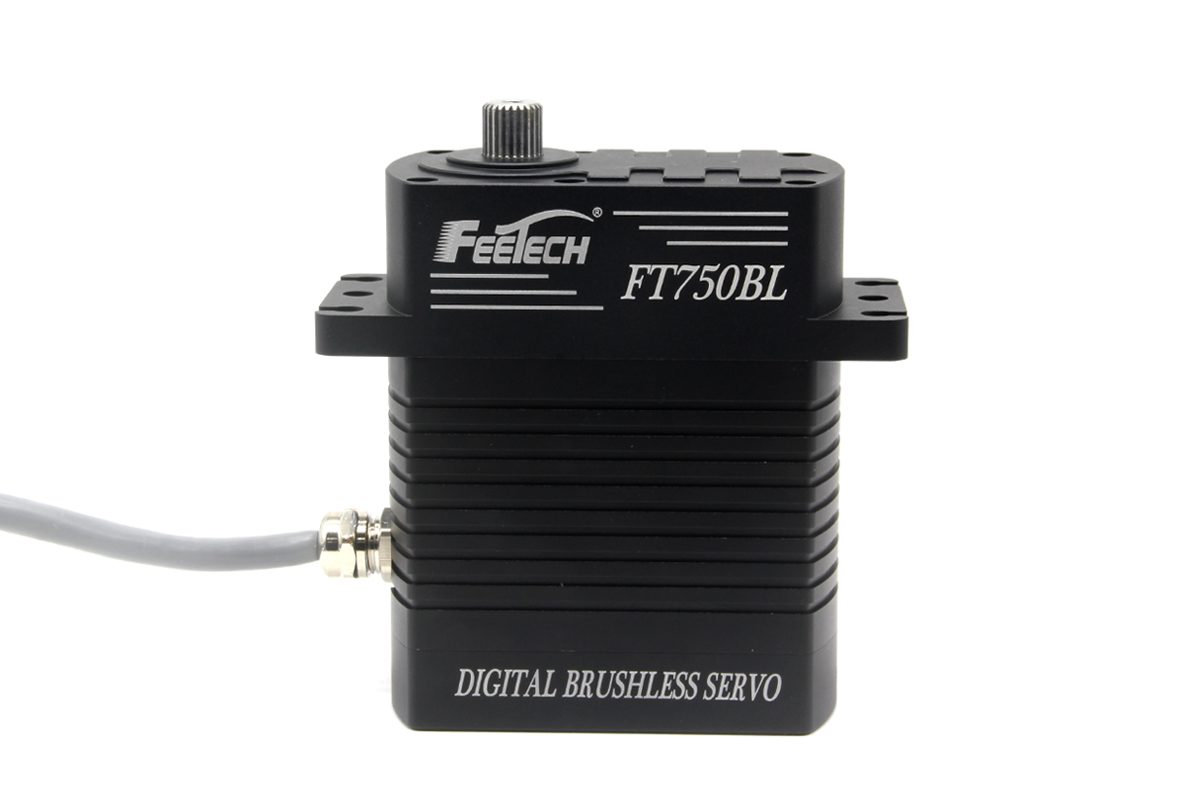

Servo senza spazzole con encoder magnetico PWM – SER0073

Introduzione Questo servo brushless ad alta tensione di livello industriale è progettato per applicazioni che richiedono una coppia immensa, alta precisione ed eccezionale affidabilità. Integra un motore brushless ad alta efficienza con un encoder magnetico senza contatto a 12 bit, offrendo prestazioni superiori rispetto ai servo tradizionali. I principali elementi di differenziazione sono l’enorme coppia di stallo di 750 kg·cm a 24 V, il controllo angolare preciso con deviazione di ±1° e una robusta struttura interamente in metallo con grado di protezione IP65. Questa combinazione lo rende un attuatore ideale per la robotica pesante, l’automazione industriale e i sistemi marini. Enorme coppia di stallo da 750 kg·cm Questo servo brushless da 750 kg·cm è progettato per fornire una potenza estrema, fornendo fino a 750 kg·cm di coppia di stallo. Questa forza immensa è generata da un motore brushless ad alta efficienza abbinato a un robusto sistema di riduzione a ingranaggi interamente in acciaio 252:1. Una capacità di coppia così elevata consente all’attuatore per carichi pesanti di spostare carichi pesanti, superare una resistenza significativa e fornire una forza di tenuta stabile, rendendolo adatto alle attività fisiche più impegnative. Codificatore magnetico ad alta precisione Per un posizionamento preciso e ripetibile, questo servo ad alta precisione utilizza un codificatore magnetico a 12 bit invece di un potenziometro convenzionale. Questa tecnologia dei sensori senza contatto offre una risoluzione di 0,09° e garantisce una deviazione angolare inferiore a 1°. L’encoder magnetico è immune ai problemi di usura, vibrazione e dither comuni nei potenziometri meccanici, con conseguente durata operativa significativamente più lunga e precisione costante nel tempo. Durata e affidabilità di livello industriale Progettato per la longevità e il funzionamento continuo, l’intero servomotore interamente in metallo è alloggiato in una custodia in alluminio sigillata con grado di protezione IP65, che protegge i componenti interni dall’ingresso di polvere e acqua. Il design del motore senza spazzole offre una durata di vita superiore a 100.000 cicli, superando di gran lunga quella dei motori con spazzole. In combinazione con gli ingranaggi in acciaio resistente all’usura, questo servo industriale è costruito per resistere ai rigori degli ambienti industriali senza compromettere le prestazioni. Progettato per ambienti difficili Questo servo ad alta tensione è costruito per funzionare in modo affidabile in condizioni estreme. Funziona in un ampio intervallo di temperature, da -40°C a +60°C, garantendo prestazioni costanti sia in ambienti gelidi che ad alto calore. La classificazione IP65 ne garantisce ulteriormente la resistenza ai fattori ambientali, rendendolo una scelta affidabile per macchinari esterni, attrezzature marine e applicazioni in fabbrica. Figura: Diagramma delle caratteristiche di movimento Specifiche Potenza e prestazioni Voltaggio operativo: 24 V CC (nominale) Coppia di stallo: 750 kg·cm (10433 oz·in) – Potenza sufficiente per spostare oggetti molto pesanti. Velocità: 0,385 sec/60° – Incredibilmente veloce per le sue dimensioni e coppia. Tipo di motore: Precisione e controllo senza spazzole ad alta efficienza. Segnale di controllo: PWM standard (500-2500μs), compatibile con Arduino, Raspberry Pi e altri microcontrollori. Angolo di rotazione: 180° Sensore: codificatore magnetico a 12 bit per posizionamento senza contatto ad alta risoluzione (molto più durevole dei potenziometri). Risoluzione: 0,09° Costruito per lavori pesanti Grado di protezione IP: IP65 – A tenuta di polvere e resistente ai getti d’acqua, pronto per progetti all’aperto e disordinati. Telaio: Corpo completamente in alluminio Ingranaggi: Acciaio temprato Temp. di funzionamento: Da -40°C a 60°C (da -40°F a 140°F) Dettagli fisici Dimensioni: 90 x 48 x 109,3 mm Peso: 1050 g (2,31 libbre) Albero di uscita: Scanalatura 25T (diametro 11,8 mm) Elenco di spedizione Encoder magnetico PWM interamente in metallo Servo senza spazzole (24 V 750 kg) ×1 Kit accessori vite corno servo ×1 Documenti Applicazioni dimensionali 2D Mega Robotica e Animatronica: costruisci un braccio robotico a grandezza naturale, un rover per il sollevamento pesante o un’animatronica cinematografica con movimenti potenti e realistici. Progetti marini per tutte le stagioni: progetta un robusto sistema di governo per una grande imbarcazione telecomandata, un verricello per l’ancora automatizzato o altri attrezzi marini esposti agli elementi. Officina e automazione domestica: costruisci una macchina CNC personalizzata, una potente morsa automatizzata, un inseguitore intelligente di pannelli solari o persino apri e chiudi cancelli e porte pesanti senza sforzo. Arte e mostre interattive: crea sculture grandi e dinamiche o esposizioni museali interattive che richiedono una forza immensa e un movimento affidabile e ripetibile.
