Shield di espansione X200 per Raspberry Pi – DFR0357

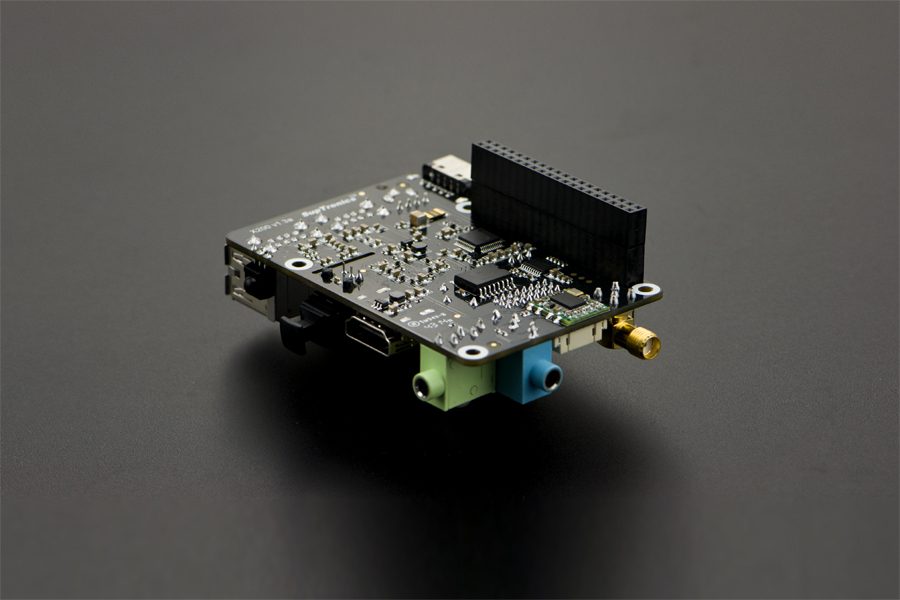

Introduzione Expansion Shield X200 è lo scudo più conveniente che può essere applicato a Raspberry Pi Modello B+, Raspberry Pi 2 Modello B e al più recente Raaspberry Pi 3 Modello B. Integra molte funzioni molto utili come l’orologio in tempo reale RTC; ingresso e uscita audio; Uscita VGA; hub USB; WIFI; GPIO a 8 vie. Con questo scudo, puoi creare progetti Raspberry Pi più facilmente e risparmiare tempo e costi. Prodotti consigliati (in vendita): Expansion Shield x400 per Raspberry Pi B+/2B/3B $ 36,9 Expansion Shield x600 per Raspberry Pi B+/2B/3B $ 41,9 Specifiche Voltaggio in ingresso: da 6 V a 21 V CC convertito in 5 V, 3 A tramite convertitore CC/CC step-down per alimentare il Raspberry Pi Uscita VGA: convertitore da HDMI a VGA che supporta fino a UXGA (1600×1200) e 1080p con DAC a 10 bit Audio: Jack ingresso MIC da 3,5 mm Jack audio stereo da 3,5 mm Uscita SPDIF Connettore IO audio (ingresso microfono e amplificatore audio stereo da 3,3 Wx2) Wireless: WiFi (IEEE 802.11b/g/n) con antenna esterna Sensore IR (38 KHz) Memoria USB: hub USB autoalimentato con 3 porte Orologio in tempo reale (RTC): basato su DS3231SN con batteria CR2032 inclusa Controllo GPIO: chip driver Darlington a 8 canali (ULN2803) che consente di controllare i circuiti elettronici che richiedono più corrente Varie: presa di uscita di alimentazione Slot flessibile per fotocamera in modo che la fotocamera possa ancora essere utilizzata con la scheda di espansione collegata DIP switch per rimuovere la connessione dall’intestazione pin di RPi Collegato direttamente sulla parte superiore del Raspberry Pi utilizzando i pin dell’intestazione GPIO della scheda Non è richiesto alcun cablaggio né saldatura Duplicato l’intestazione a 40 pin del R-Pi per supportare le schede di espansione esistenti Adatto per Raspberry Pi Modello B+ e Raspberry Pi 2 Modello B NOVITÀ! Dimensioni: 85 x 56 mm (3,35 x 2,20″) (stessa dimensione del Raspberry Pi) Nota: quando si alimenta il Raspberry Pi con la risorsa di alimentazione scudo, non riaccenderlo tramite la porta Micro-USB, si danneggerà la scheda! Lista di spedizione Scheda di espansione Raspberry Pi X200 x1 adattatore HDMI x1 adattatore USB x1 antenna WIFI da 2,4 GHz x1 distanziatori in nylon (M3 x 20 mm) x4 viti in nylon (M3 x 6 mm) Download dei driver x8 Documents e manuale utente
