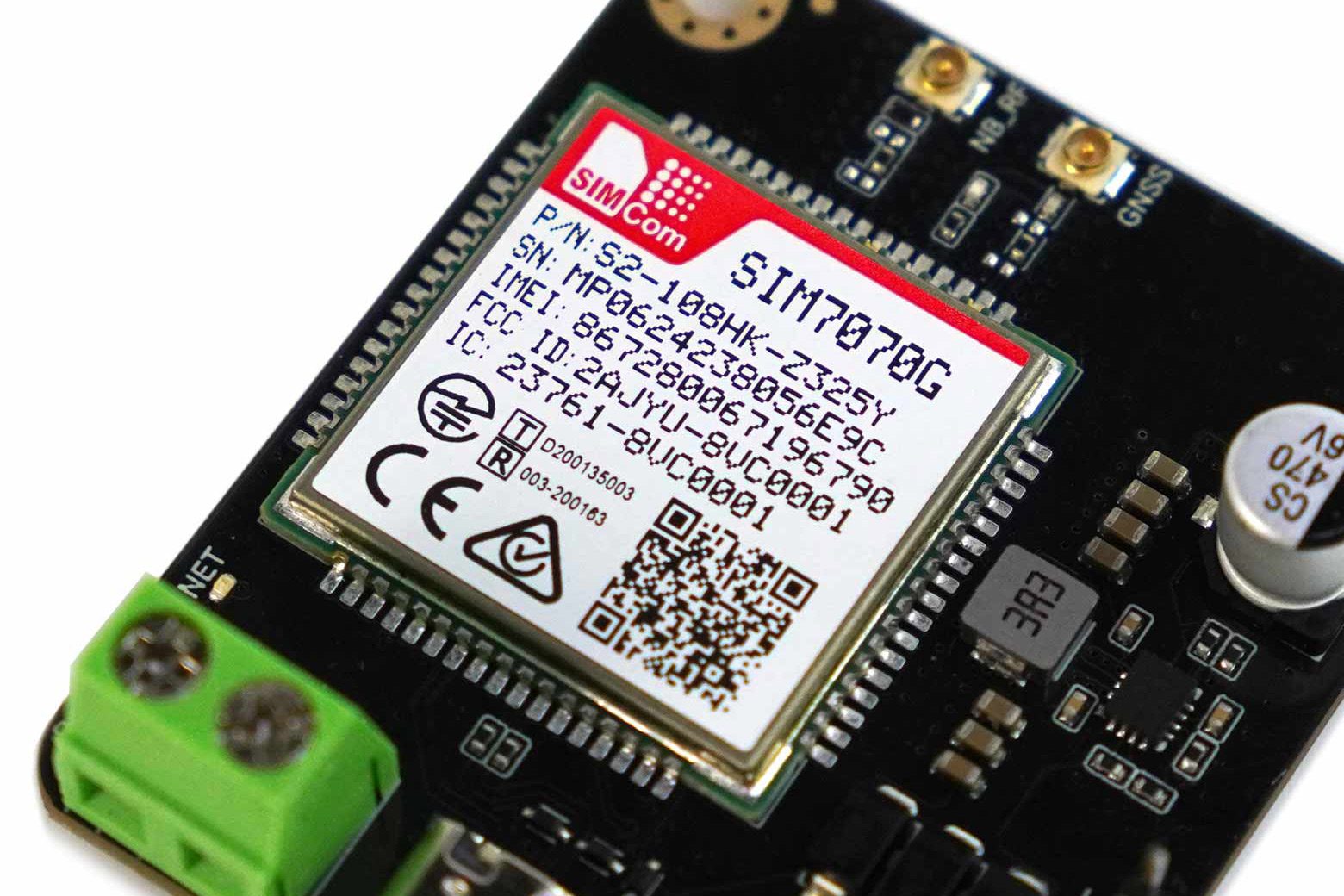

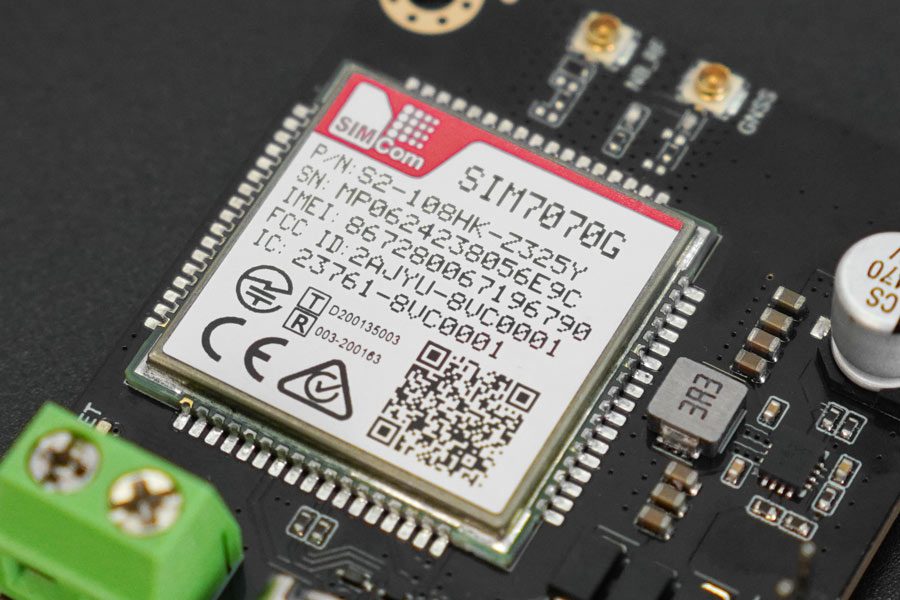

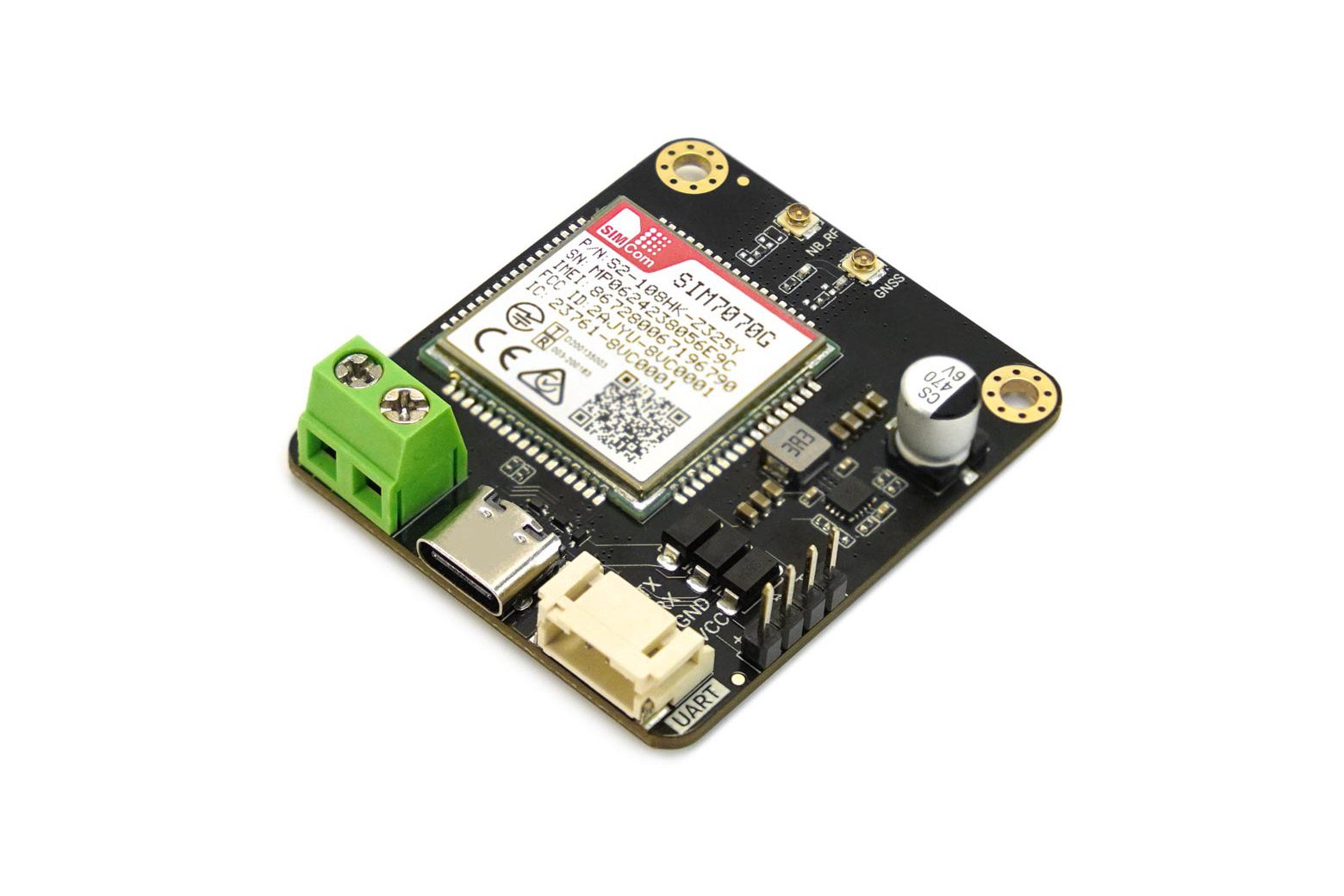

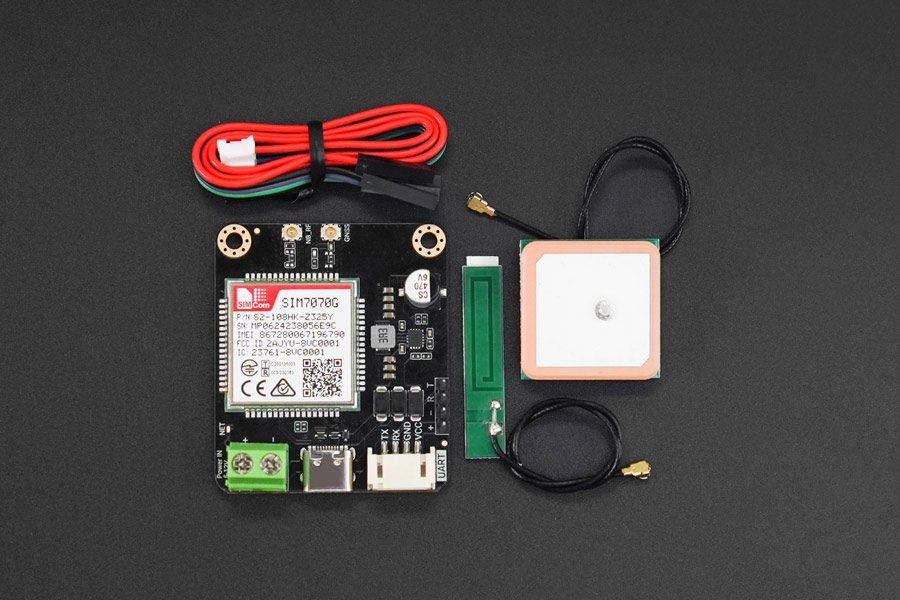

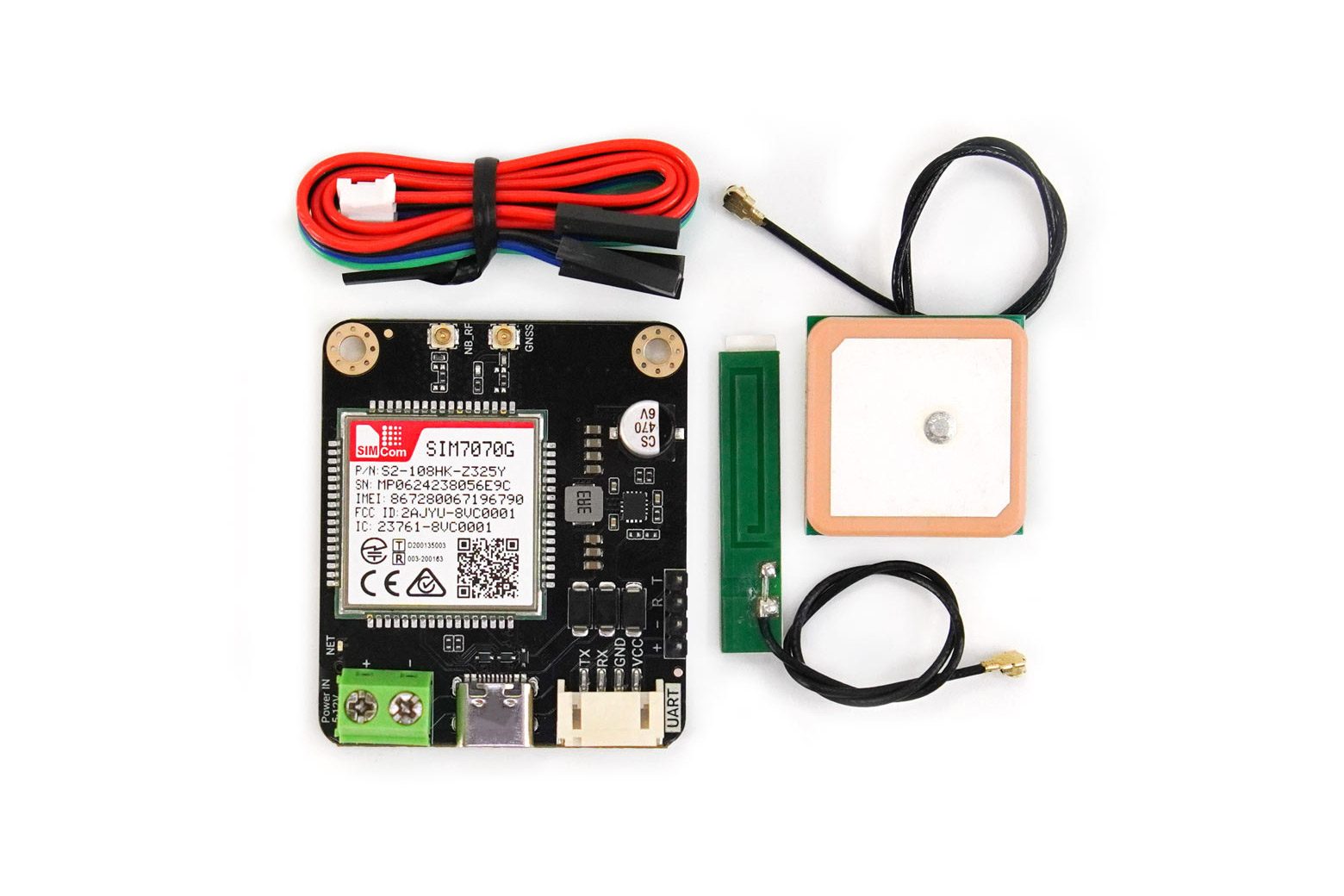

SIM7070G Modulo di comunicazione globale NB – TEL0182

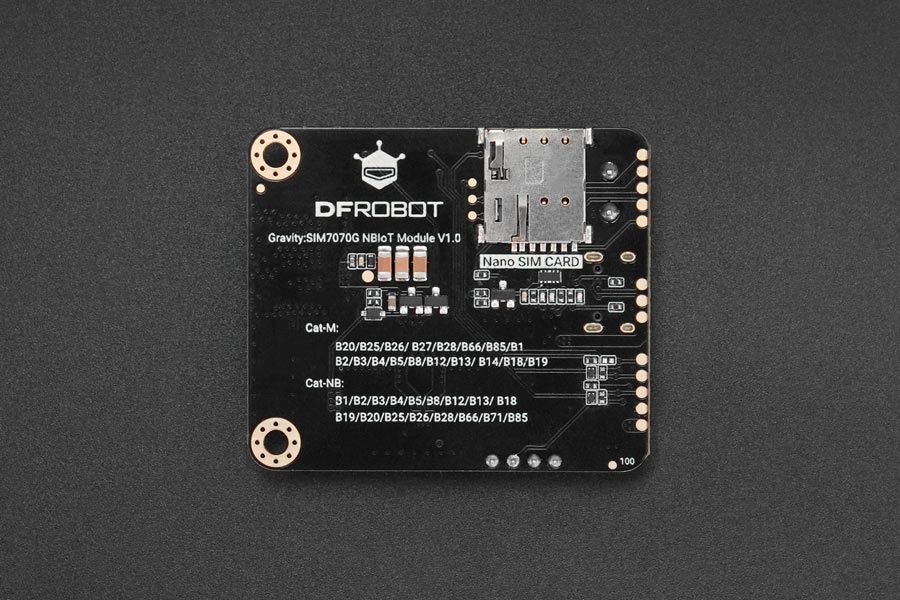

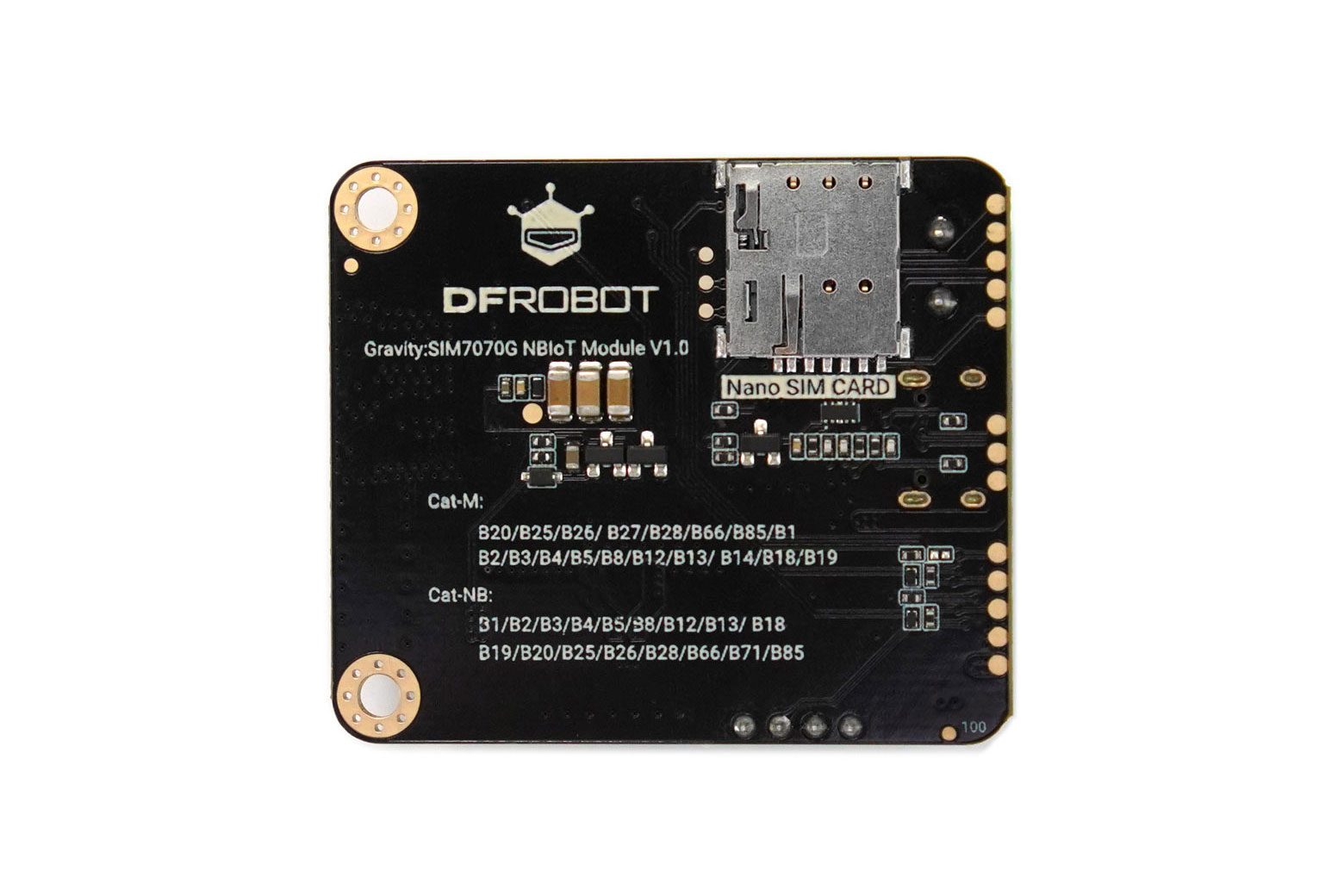

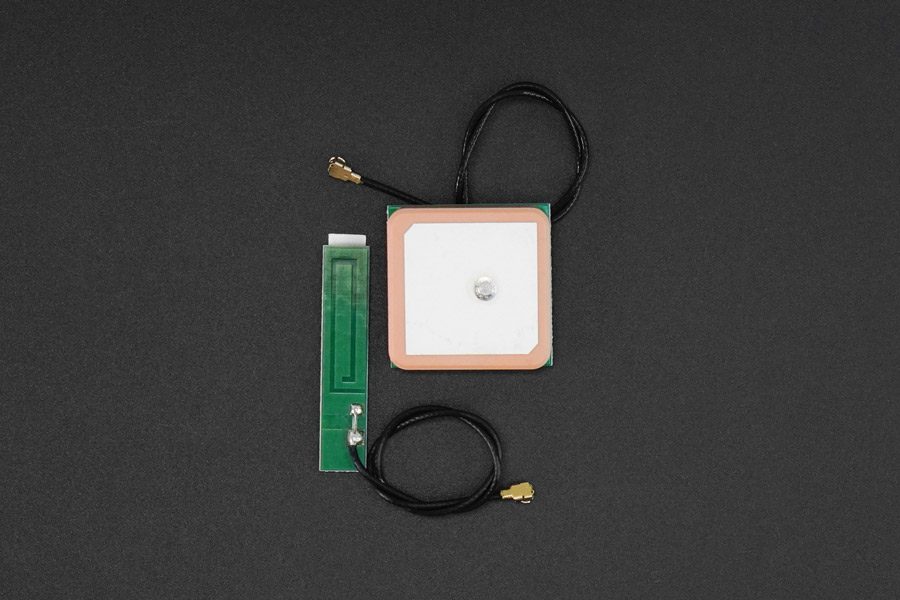

Introduzione SIM7070G è un modulo di comunicazione NBIoT compatibile a livello globale, progettato per supportare una gamma di protocolli di comunicazione wireless tra cui CAT-M, NBIoT, GSM, GPRS e EDGE. Inoltre, è dotato di posizionamento satellitare GNSS, che lo rende una soluzione ideale per applicazioni nella logistica intelligente, nel monitoraggio delle risorse, nelle città intelligenti, nell’agricoltura e nella silvicoltura. Questo modulo versatile offre una perfetta integrazione con una varietà di piattaforme, garantendo una comunicazione efficiente e affidabile in diversi scenari. Supporto di rete completo Il SIM7070G supporta un’ampia gamma di bande di frequenza globali, garantendo la compatibilità con le reti NBIoT, CAT-M e GSM. Questa flessibilità ne consente l’utilizzo in diverse regioni e applicazioni, offrendo una comunicazione affidabile per i progetti IoT. Bande NBIoT: B1, B2, B3, B4, B5, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66, B71, B85. Bande CAT-M: B1, B2, B3, B4, B5, B8, B12, B13, B14, B18, B19, B20, B25, B26, B27, B28, B66, B85. GSM/GPRS: GSM850MHz, EGSM900MHz, DCS1800MHz, PCS1900MHz. Posizionamento satellitare GNSS Con funzionalità GNSS integrate, SIM7070G supporta i sistemi satellitari GPS, GLONASS, BeiDou e Galileo. Questa funzionalità migliora il tracciamento delle risorse e le applicazioni basate sulla posizione, garantendo dati di posizionamento precisi per città intelligenti, logistica e soluzioni di monitoraggio. Comandi AT integrati per uno sviluppo semplificato Il modulo è dotato di un ricco set di comandi AT integrati, che consentono agli sviluppatori di aggirare le complessità dello sviluppo di protocolli di rete di basso livello. Supporta una varietà di protocolli di comunicazione, come HTTP, MQTT, FTP, CoAP, NIDD e PING, rendendolo pronto all’uso per una distribuzione rapida ed efficiente. Opzioni di interfaccia multiple Il SIM7070G offre opzioni di comunicazione flessibili tramite entrambe le interfacce UART (Gravity PH2.0-4P) e USB 2.0. Ciò consente un’integrazione perfetta con MCU, PC, computer industriali e schede di sviluppo. L’interfaccia UART supporta velocità di trasmissione comuni da 300 bps a 3686400 bps, garantendo adattabilità per vari requisiti applicativi. Efficienza energetica Progettato per un basso consumo energetico, il SIM7070G funziona in modo efficiente nei sistemi IoT. In modalità a basso consumo, consuma circa 14 mA, rendendolo adatto per applicazioni alimentate a batteria come monitoraggio remoto e sensori ambientali. Certificazioni globali Il SIM7070G ha ricevuto numerose certificazioni in tutto il mondo, garantendo la conformità alle normative e agli standard locali. Queste certificazioni includono: FCC (USA), CE (Europa), CCC (Cina), Anatel (Brasile), AT&T, Verizon e altre. Questa copertura completa della certificazione garantisce che il SIM7070G possa essere utilizzato in prodotti o progetti senza preoccupazioni sulla conformità normativa. Specifica Tensione di ingresso dell’alimentazione: 3,3 V – 5 V Consumo in modalità a basso consumo: ca. Livelli di potenza 14 mA GSM/GPRS: GSM850: Classe 4 (2 W) EGSM900: Classe 4 (2 W) DCS1800: Classe 1 (1 W) PCS1900: Classe 4 (1 W) EDGE: GSM850: Classe E2 (0,5 W) EGSM900: Classe E2 (0,5 W) DCS1800: Classe E1 (0,4 W) PCS1900: Classe E1 (0,4 W) LTE: Classe di potenza 5 (0,125 W) Banda 31 e Banda 72: Classe di potenza 2 (0,4 W) Velocità di trasferimento dati GPRS: Uplink: 85,6 Kbps Downlink: 107 Kbps EDGE: Uplink: 296 Kbps Downlink: 236,8 Kbps LTE Cat M1: Downlink: 589 Kbps Uplink: 1119 Kbps LTE Cat NB1/NB2: Downlink: 127 Kbps Uplink: 158,5 Kbps EGPRS: Compatibile con le interfacce di comunicazione MCS 12 Interfaccia UART: Gravity PH2.0-4P (supporta livelli logici 3,3 V – 5 V) Interfaccia USB: USB 2.0 Type-C NBIoT Connettore antenna: IPEX1 Connettore antenna GNSS: IPEX1 Slot per scheda SIM: Supporta NBIoT / CAT-M/2G, solo scheda SIM da 1,8 V (SIM da 3 V non supportata) Bande di frequenza supportate NBIoT: B1, B2, B3, B4, B5, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66, B71, B85 CAT-M (LTE-HD-FDD): B1, B2, B3, B4, B5, B8, B12, B13, B14, B18, B19, B20, B25, B26, B27, B28, B66, B85 GSM/GPRS: GSM850MHz EDGE: EGSM900MHz / DCS1800MHz / PCS1900MHz GNSS: GPS / GLONASS / BeiDou / Galileo, Protocollo: NMEA Prodotto Dimensioni: 49 mm × 42 mm Elenco di spedizione Versione globale SIM7070G Modulo NB-IoT x1 Antenna GSM a molla x1 Antenna GPS interna x1 Cavo di collegamento UART PH2.0-4P x1 Documenti Wiki del prodotto Diagramma funzionale Comandi AT comuni Applicazione di esempio Domande frequenti Applicazioni Logistica e gestione della catena di fornitura: monitoraggio in tempo reale e scambio di dati Infrastruttura Smart City: illuminazione stradale intelligente, rilevamento delle acque reflue e monitoraggio ambientale.
