SoftServo – DRI0032

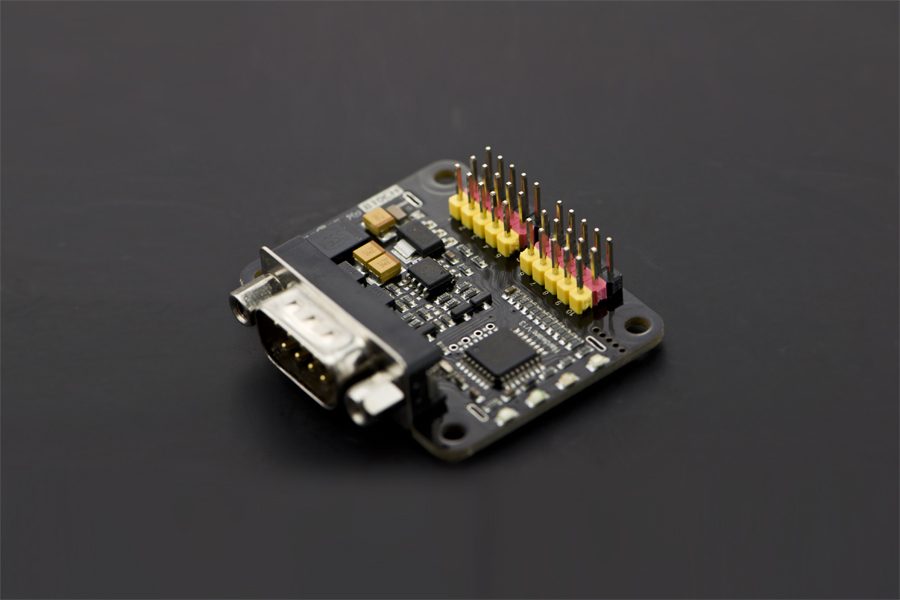

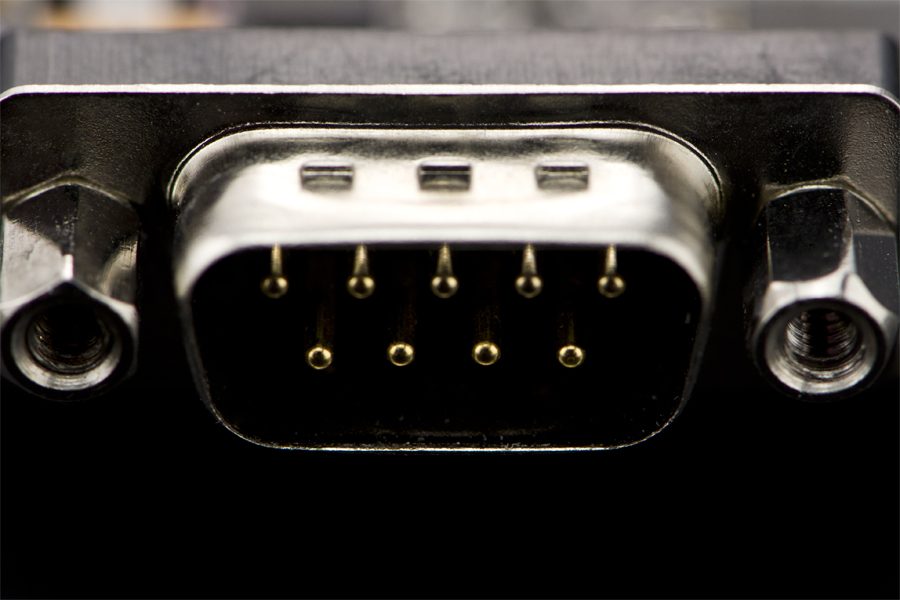

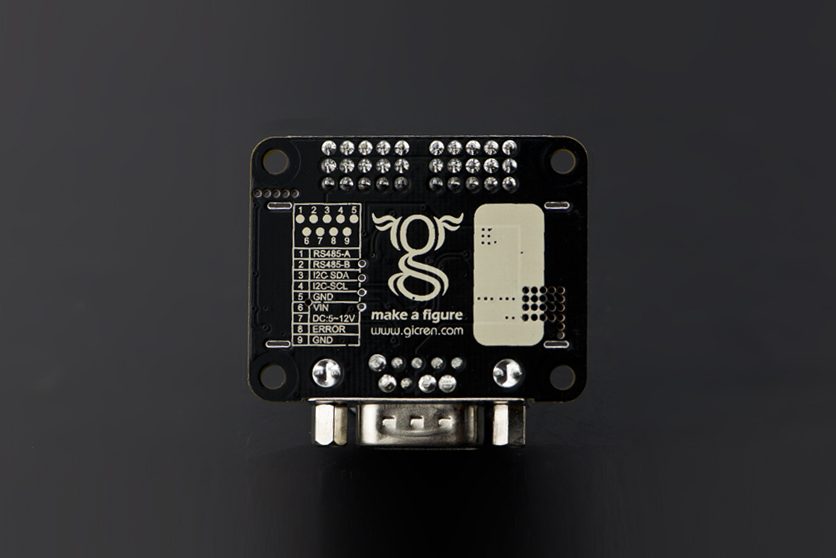

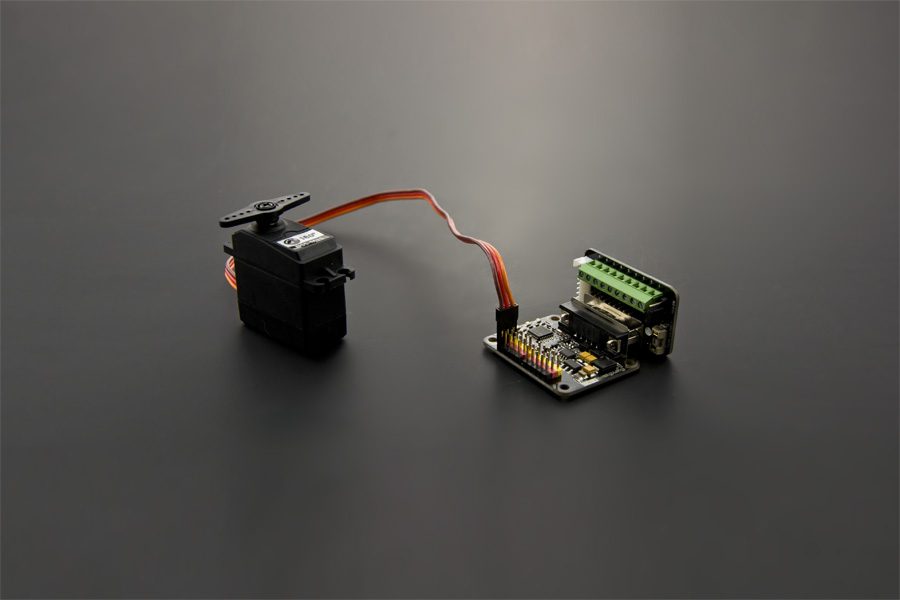

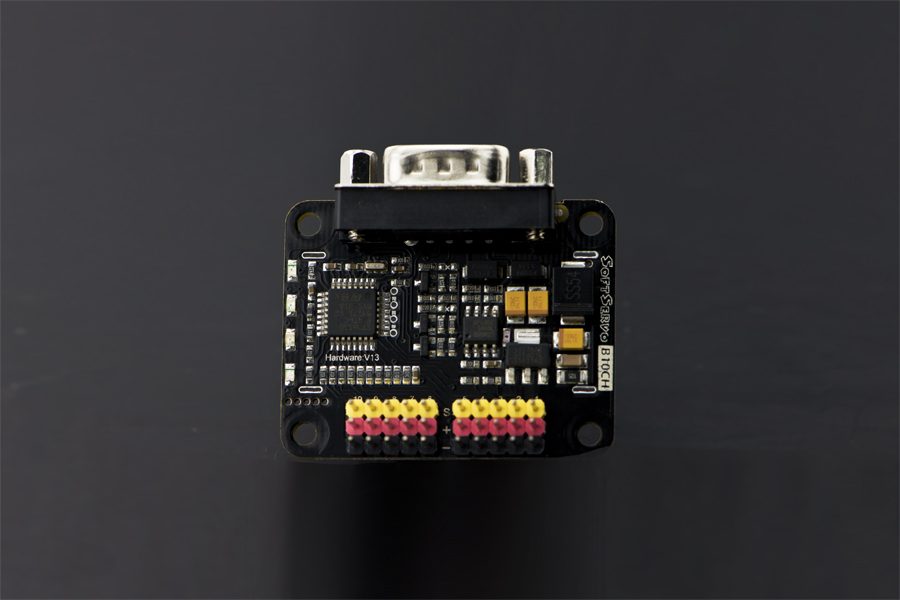

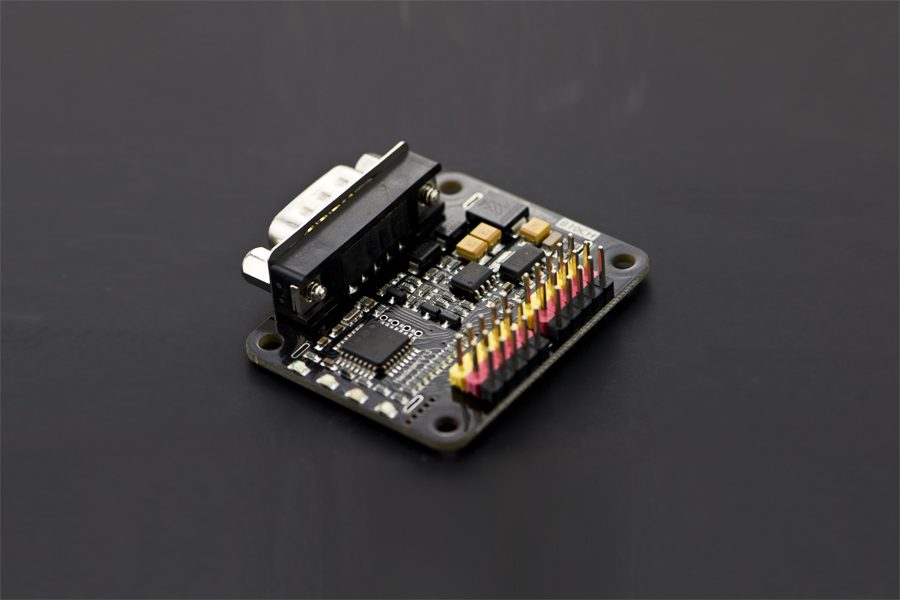

Introduzione Questo SoftServo-B10CH è ora fuori produzione. Consigliamo questi driver per servomotore come sostituti adeguati e speriamo che troverai ciò che ti interessa. In senso stretto, SoftServo-B10CH è un generatore di segnali PWM a 10 canali, che può essere applicato alla maggior parte dei dispositivi che integrano l’interfaccia RC, ma l’intenzione originale del progetto è controllare il servo in stile PWM. Integra RS485 e I2C in un connettore e condividono lo stesso registro utente, quindi il servocontrollore può essere utilizzato tramite una qualsiasi delle due interfacce in qualsiasi momento. Tutte le funzioni possono essere eseguite leggendo o scrivendo il registro utente, ad eccezione di alcune operazioni speciali (fare riferimento ai protocolli di comunicazione corrispondenti per i dettagli), che sono simili all’operazione MCU. Inoltre, l’ampiezza di alto livello del segnale PWM è semplificata come larghezza effettiva PWM, che in genere è compresa tra 500μs e 2500μs. È compatibile direttamente con DFR0345 (adattatore di base per dispositivi Gicren) / DFR0346 (adattatore USB per dispositivi Gicren). Caratteristiche Tutti i segnali PWM vengono emessi contemporaneamente (in altre parole, hanno quasi lo stesso fronte di salita) e la risoluzione effettiva è fino a 1μs (la versione hardware deve essere superiore a V12). L’accoppiamento del segnale è così basso che è difficile da rilevare visivamente, proprio come tutti i segnali PWM sono generati da un hardware separato. Integra la funzione Soft-Start. Come tutti sappiamo, la posizione iniziale del servo stile PWM è generalmente sconosciuta. La modalità di avvio convenzionale fa ruotare il servo verso la posizione obiettivo a piena velocità, il che è insoddisfacente nella maggior parte delle applicazioni robotiche. La modalità Soft-Start può far ruotare lentamente il servo quando la posizione corrente è sconosciuta, ma richiede più corrente in breve tempo. Si suggerisce di avviare tutti i servi in modalità time-sharing per ridurre la corrente elettrica quando è necessario controllare più servi. Il ciclo, la larghezza effettiva PWM minima e la larghezza effettiva PWM massima possono essere impostati in modo flessibile, il che rende compatibili tutti i servi stile PWM. Si basa su un algoritmo di suddivisione, il valore di suddivisione massimo è fino a 250. La posizione e la velocità di ciascun canale possono essere controllate separatamente, il che è favorevole al controllo dinamico del robot. La velocità dipende dalla suddivisione (vedi sotto). Tutti i segnali PWM possono essere terminati impostando in qualsiasi momento il valore della posizione equivalente su 251, il che è estremamente utile per proteggere il servo. Integra un RS485 stabile e ad alta efficienza e la velocità di trasmissione può essere rilevata automaticamente. Non si verifica alcuna perdita di pacchetti di istruzioni quando la velocità di trasmissione non è superiore a 28800 bps, altrimenti il primo pacchetto di istruzioni verrà scartato. Inoltre, si consiglia di inviare prima i byte di sincronizzazione (0xff 0xff 0xff 0xff) quando la velocità di trasmissione è superiore a 28800 bps. Integra un I2C stabile e ad alta efficienza. Specifiche Tensione di alimentazione: DC 5 ~ 12V Gamma di baudrate: 1200 ~ 115200bps Velocità I2C: 100KHz Dimensioni: 44mm * 47mm * 13mm (1.73″*1.85″*0.51″)(L*W*H) Definizione pin 1. RS485-A(D+) 2. RS485-B(D-) 3. I2C-SDA 4. I2C-SCL 5. GND 6. Vin 7. Vin 8. Error 9. GND Lista di spedizione SoftServo-B10CH (Servo Controller/Generatore di segnale RC) x1 Documenti Protocollo di comunicazione e software per PC Manuale dell’utente
