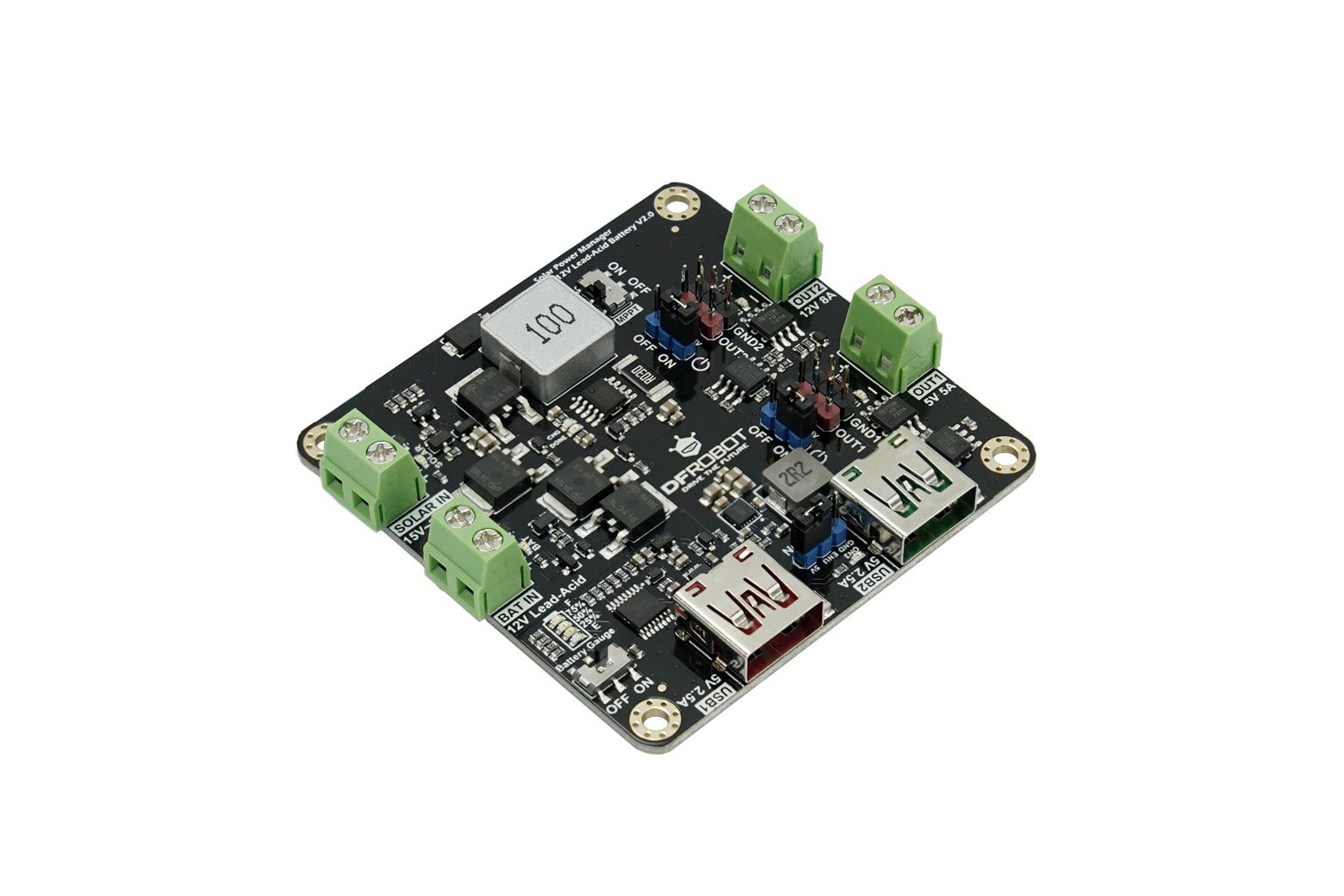

Solar Power Manager per batteria al piombo – DFR0580

Introduzione La serie DFRobot Solar Power Manager è progettata per progetti IoT e progetti di energia rinnovabile, fornendo moduli di gestione dell’energia solare integrati sicuri e ad alta efficienza per produttori e ingegneri applicativi. Questo modulo di gestione dell’energia solare ad alta efficienza e di media potenza consente di caricare una batteria al piombo-acido da 12 V con un massimo di 4 A utilizzando un pannello solare standard da 18 V. Controlla le brevi specifiche per tutti i prodotti della serie Solar Power Manager. Il gestore di energia solare per batteria al piombo da 12 V è un modulo di gestione dell’energia solare ad alta efficienza di media potenza, in grado di caricare una batteria al piombo da 12 V con un massimo di 4 A utilizzando un pannello solare standard da 18 V. È adatto per applicazioni entro 100 W, come apparecchiature di illuminazione a 12 V, monitoraggio di sicurezza, piccoli robot, pompe o stazioni di monitoraggio ambientale. È dotato della funzione MPPT (Maximum Power Point Tracking), massimizzando la potenza di uscita dei pannelli solari in condizioni di luce solare diversa. Rispetto ai comuni controller solari PWM, può migliorare le prestazioni di ricarica del 10%-30%. Approfittando delle sue dimensioni ridotte e del suo peso leggero, è più facile integrarlo nei vostri progetti. Il modulo fornisce doppie uscite ad alta potenza 5 V 5 A (OUT1) e 12 V 8 A (OUT2) e doppie uscite USB 5 V 2,5 A (USB1/USB2). Ad eccezione di USB1, tutte le uscite possono essere attivate/disattivate dai pin I/O della maggior parte dei controller (compatibile con 3,3 V/5 V). Questa funzione aiuta ad alimentare dinamicamente i carichi e a ridurre il consumo energetico. Vengono inoltre impiegate diverse funzioni di protezione per garantire la sicurezza e la stabilità degli impianti solari. Gestione energia solare per batteria al piombo-acido da 12 V Panoramica della scheda Costruisci un sistema ad energia solare Caratteristiche Algoritmo MPPT a tensione costante (18 V fissa), che massimizza la conversione dell’energia solare Progettato per pannelli solari standard da 18 V e batteria al piombo-acido da 12 V Uscite multiple ad alta efficienza per dispositivi di grande potenza da 12 V o 5 V Funzioni di protezione completa, un modulo di energia solare sicuro ed ad alta efficienza Una varietà di indicatori di stato, stato del sistema a colpo d’occhio Applicazioni Illuminazione stradale Agricoltura intelligente Stazione di monitoraggio ambientale Specifiche IC di gestione dell’energia solare: CN3767 Tensione di ingresso solare (SOLAR IN): 15 V~25 V Ingresso batteria (BAT IN): 12 V Corrente di carica della batteria al piombo-acido: 4 A max Carica di mantenimento, Corrente costante, Tensione costante, Carica di mantenimento Carica a quattro fasi dedicata per batterie al piombo-acido da 12 V Tensione di carica di mantenimento: 13,55 V Tensione di protezione da sovraccarico: 10,8 V Efficienza media carica solare (18 V SOLAR IN): 94% Uscite Nota1: OUT1 5V 5A, OUT2 12V 8A, USB1 5V 2,5A, USB2 5V 2,5A USB1/USB2 supporta tre protocolli di ricarica USB Nota2 Apple 2,4A: DP=2,7V, DM=2,7V SAMSUNG 2,0A: DP = 1,2V, DM =1,2V BC1.2: DP=DM=0V (breve) Efficienza OUT1/USB1/USB2: 93%@50%carico Efficienza OUT2: 98%@50%carico Corrente di riposo: <4 mA Funzioni di protezione SOLAR IN: Protezioni riflusso/connessione inversa BAT IN: Protezioni da sovraccarico/sovraccarico/connessione inversa OUT1-2/USB1-2: Protezioni da cortocircuito/sovracorrente/surriscaldamento Temperatura operativa: -40℃～85℃ Dimensioni: 68,0 mm*68,0 mm Nota 1: OUT1/USB1/USB2 ha una capacità di pilotaggio corrente condivisa di 5 A (corrente di picco 8 A), ovvero la potenza di uscita totale delle tre uscite non deve superare 5 V*5 A = 25 W (picco 40 W). Nota 2: per garantire che i dispositivi di comunicazione utilizzati siano compatibili con i protocolli elencati, consultare il produttore o i rivenditori del dispositivo di comunicazione per i dettagli. Se il tuo dispositivo non supporta il protocollo di ricarica USB menzionato sopra, solitamente limiterà la potenza di ricarica a 5 V*1 A = 5 W per motivi di sicurezza. Ciò non è causato dal guasto dell’uscita USB o da una capacità di uscita insufficiente. Elenco di spedizione Gestione energia solare per batteria al piombo-acido da 12 V x1 Ponticello nero x3 Pilastro in nylon M3*16 x4 Vite in acciaio inossidabile M3*10 x4 Aletta di raffreddamento in alluminio (nero) 14*14*7 mm x1 Cuscinetto in silicone termoconduttivo (blu) 14*14*0,5 mm x1 Aletta di raffreddamento in alluminio (nero) 50*50*12,7 mm x1 Cuscinetto in silicone termoconduttivo (blu) Adattatore jack di alimentazione CC femmina 50 * 50 * 1,5 mm x1 nbsp; x1 Documenti Wiki del prodotto Altri documenti
