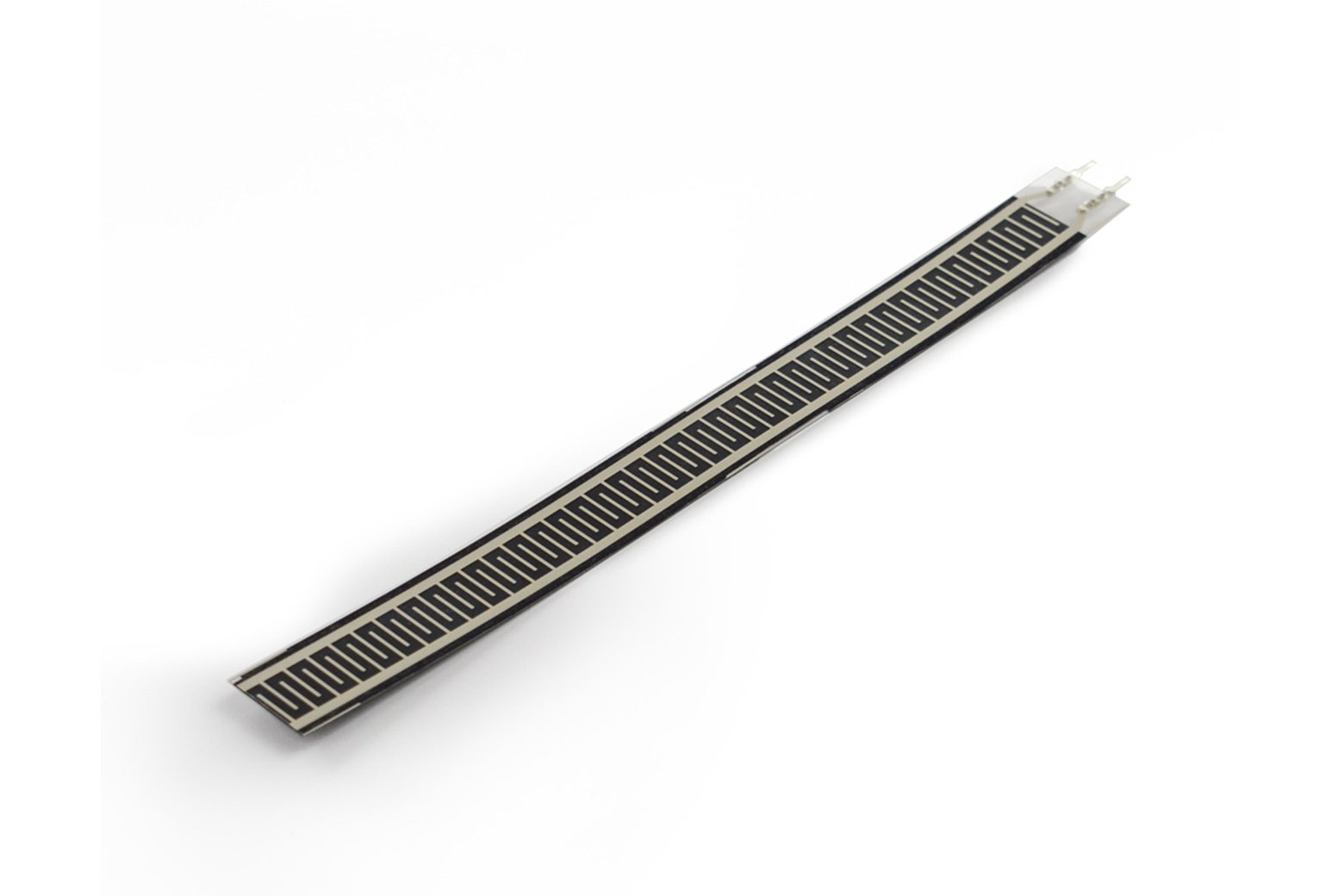

Striscia sensore di pressione (170 mm, 20 g – SEN0293

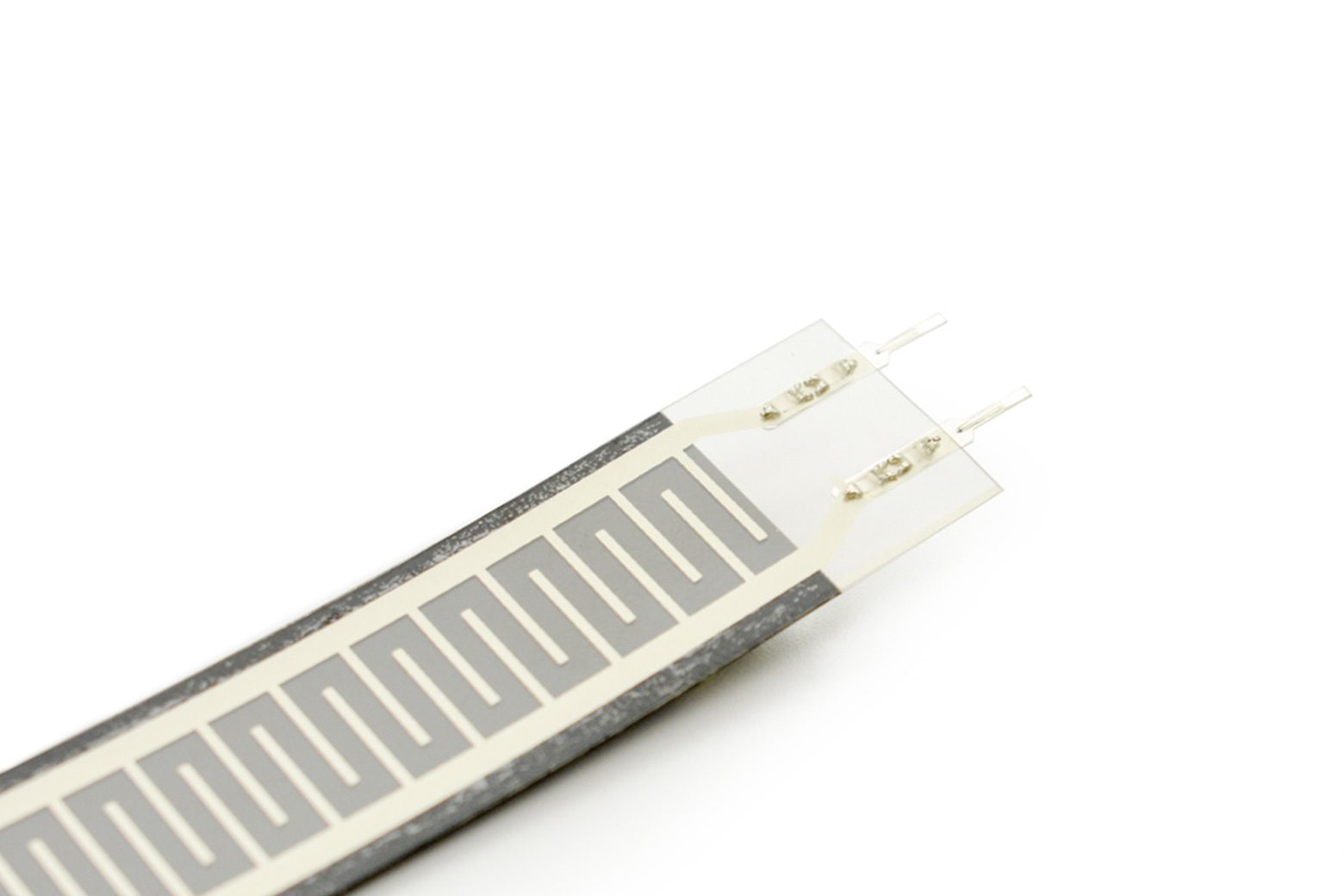

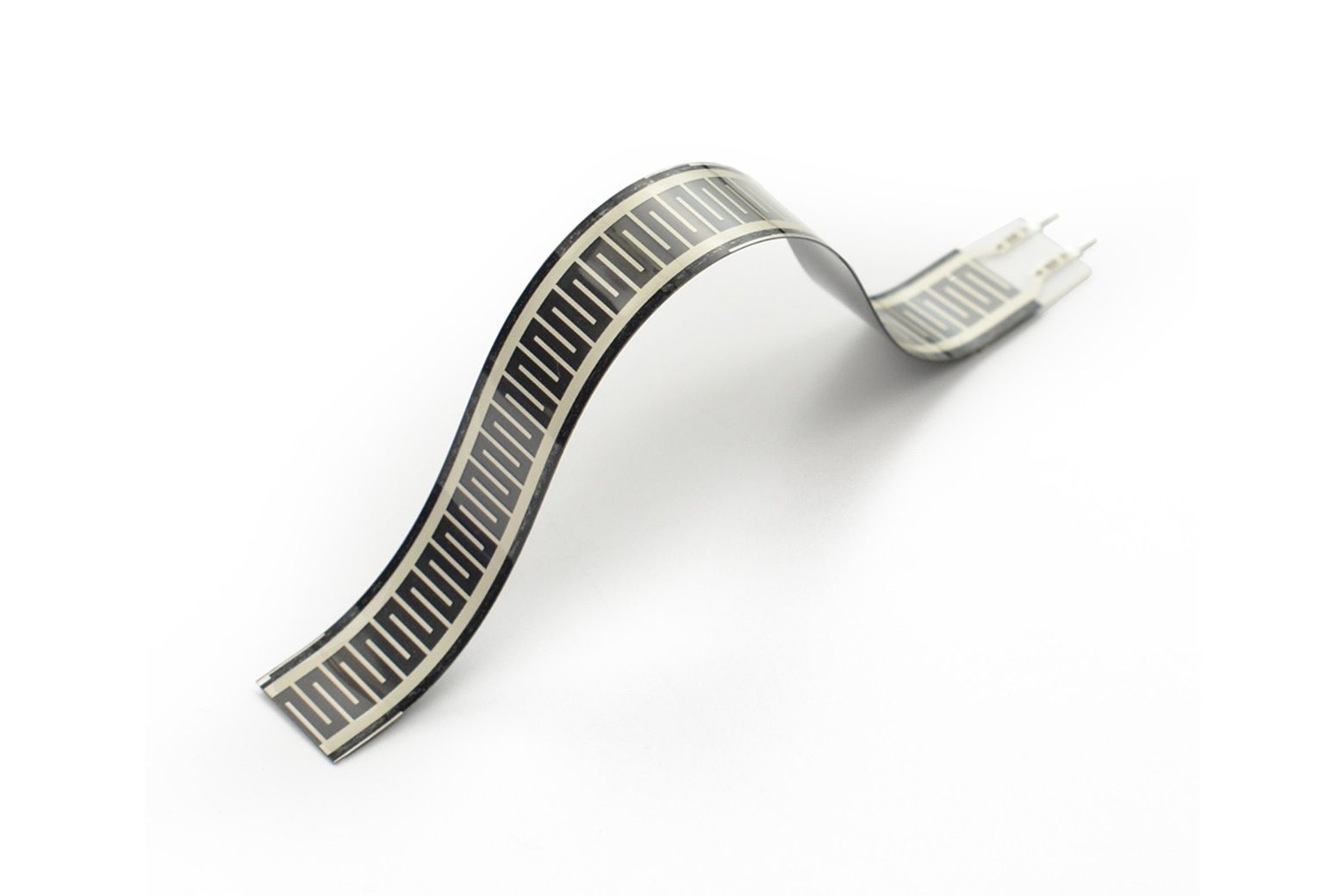

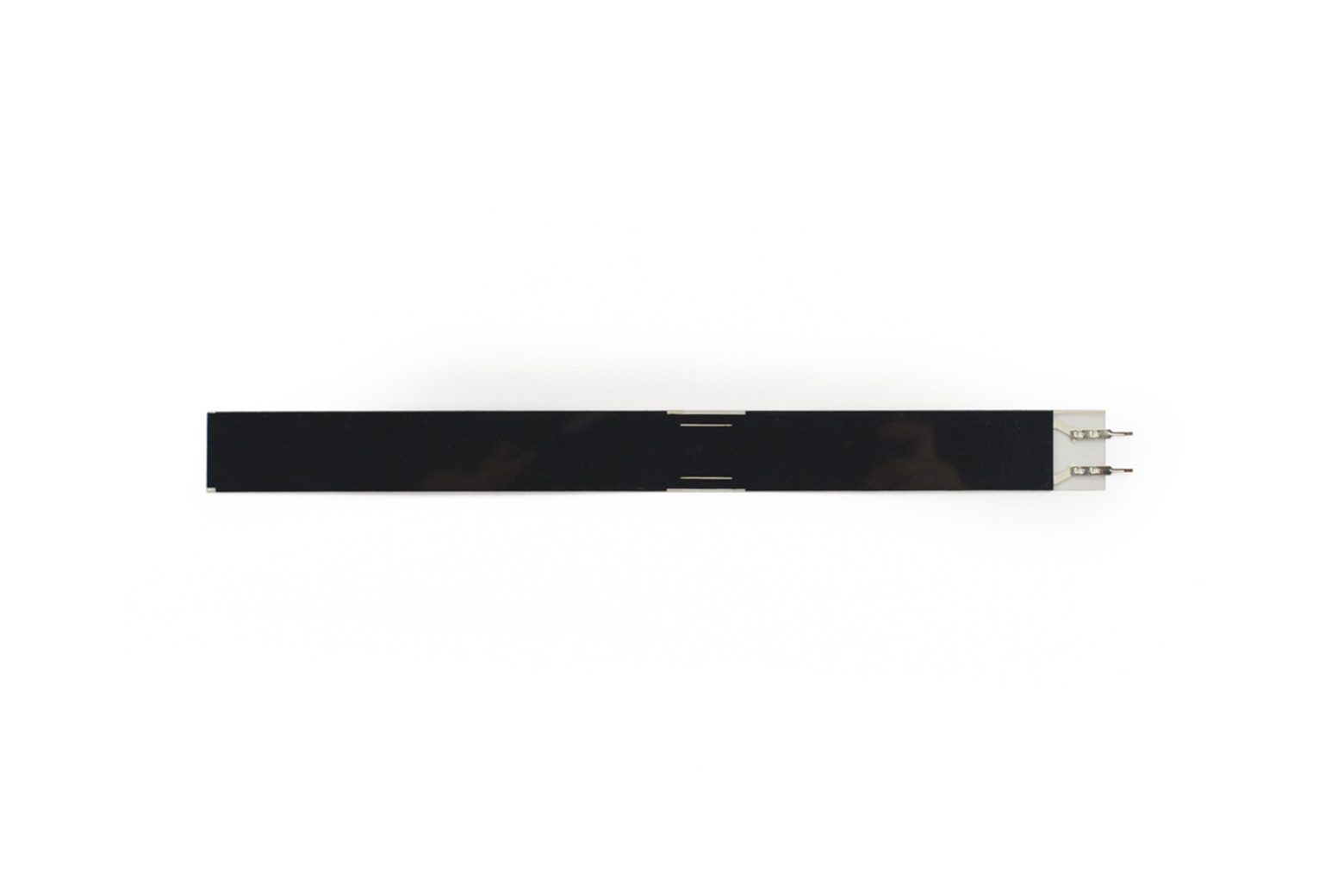

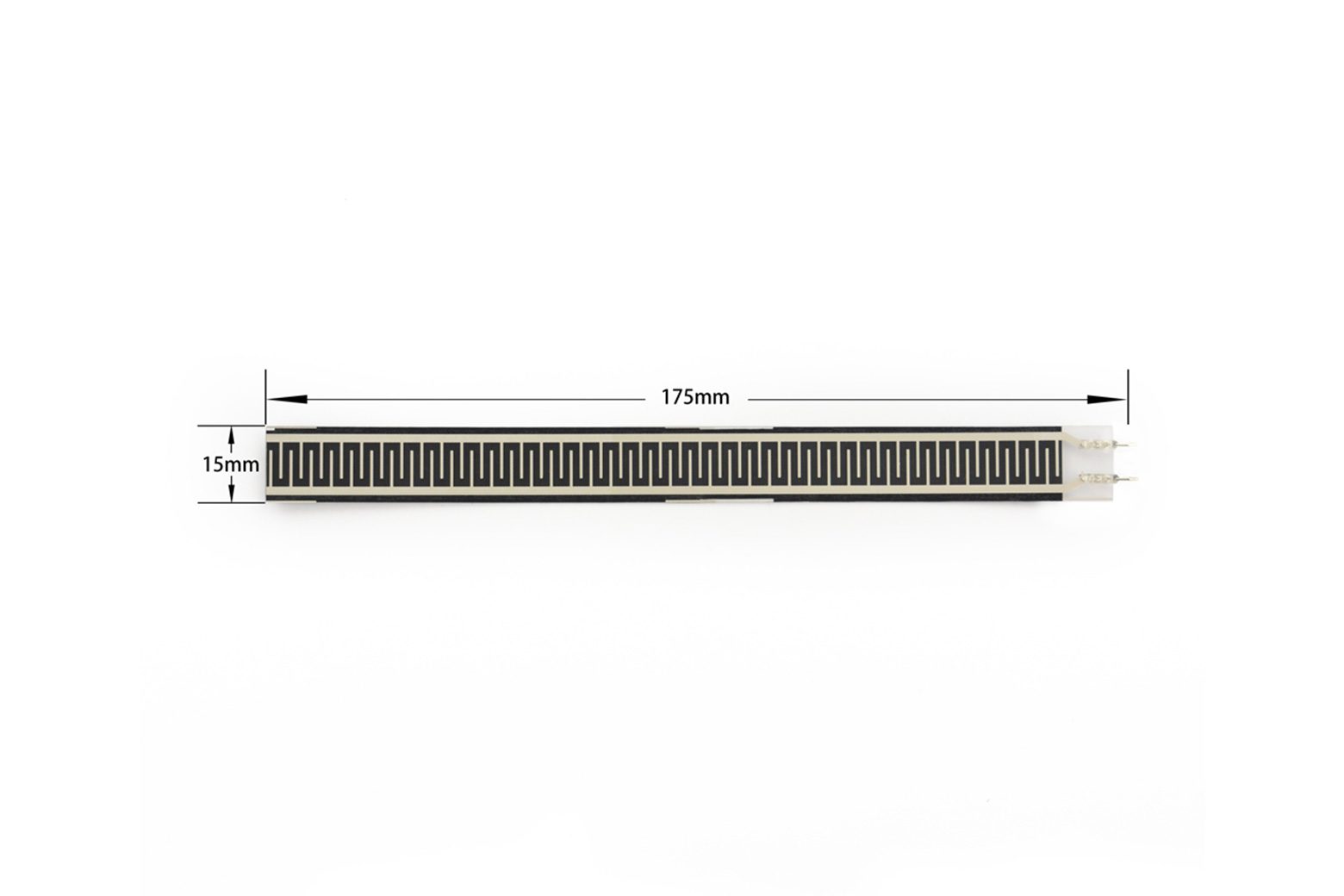

Introduzione Si tratta di un sensore di pressione a film sottile lungo e flessibile con una lunghezza di 170 mm, che può essere utilizzato per realizzare un rilevamento della pressione altamente sensibile. Il sensore è durevole e progettato per rilevare la pressione statica e dinamica con un’elevata velocità di risposta. I suoi vantaggi di registrare l’intensità e la frequenza della forza lo rendono ampiamente utilizzato in tutti i tipi di applicazioni, come pressostato, sistema di monitoraggio del letto, sneaker intelligente e sistema di dispositivi medici. Questi sensori sono anche molto facili da usare. Il sensore di pressione flessibile RP-L è costituito da una pellicola ultrasottile con eccellenti proprietà meccaniche, eccellenti materiali conduttivi e strati sensibili alla pressione nanometrici. Sullo strato superiore del sensore sono presenti una pellicola sottile e uno strato sensibile alla pressione, mentre sullo strato inferiore sono presenti una pellicola sottile e un circuito conduttivo. Questi due strati sono incollati insieme tramite nastro biadesivo. Quando la pressione esterna si applica all’area attiva, il circuito disconnesso dello strato inferiore sarà collegato attraverso lo strato sensibile alla pressione dello strato superiore, mediante il quale convertire la pressione in resistenza. La resistenza di uscita diminuisce all’aumentare della pressione. RP-L-170 Diagramma dimensionale Specifica forza/resistenza Spessore: 0,35 mm Forza di innesco: Intervallo di misurazione della pressione: 20 g~10 kg o superiore Misurazione della pressione statica e della pressione dinamica (entro la frequenza di 10 Hz) Resistenza iniziale: >10 MΩ Tempo di attivazione: Temperatura operativa: -40 ℃ ~ + 85 ℃ Durata della vita: > 1 milione di volte Isteresi: +10% (RF+) -RF-)/FR+, Tempo di risposta della forza 1000g: EMI: Non generare EDS: Non generare Deriva: Lista di spedizione Sensore di pressione a film sottile RP-L-170 x1 Documenti Wiki
