Strumento di sviluppo multifunzione SLogic Combo 8 – FIT0956

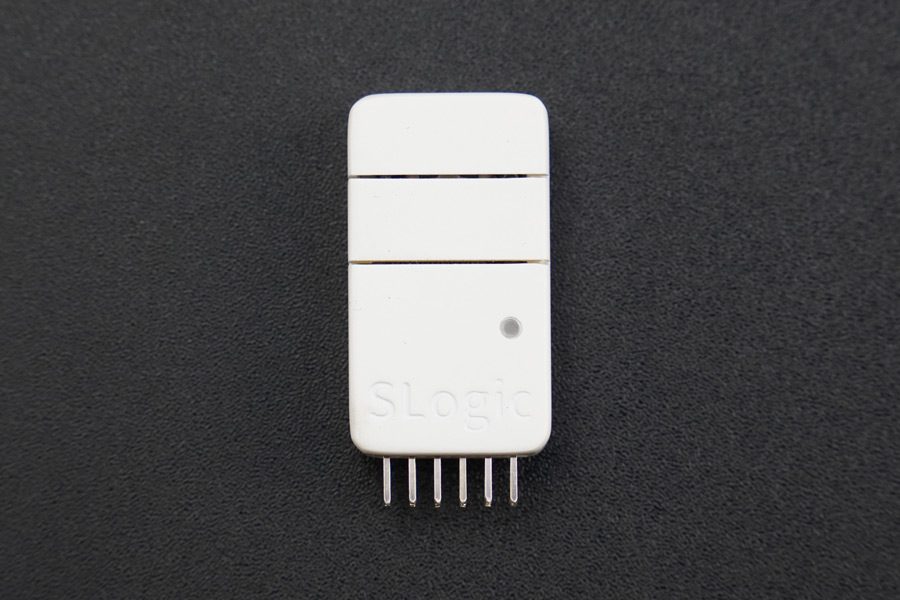

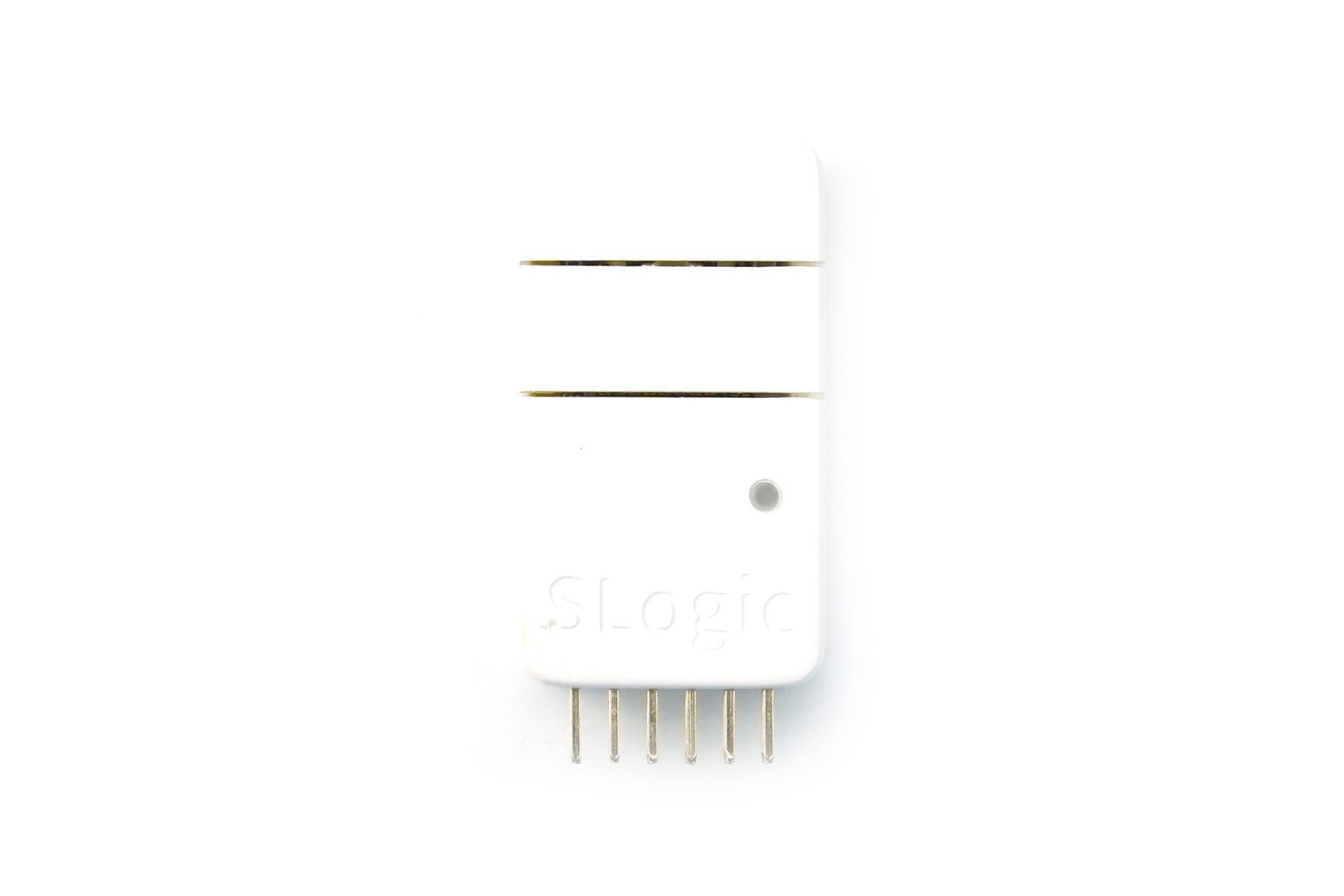

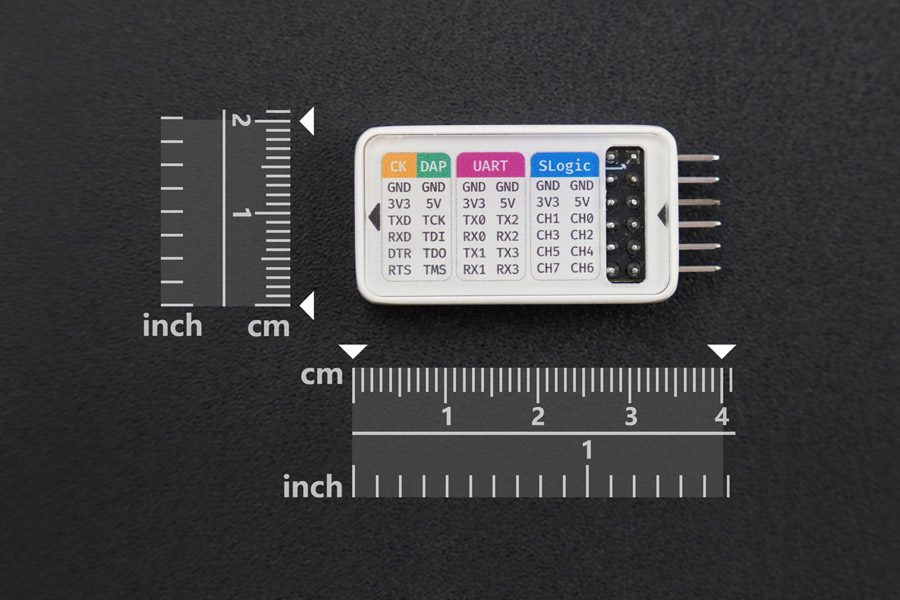

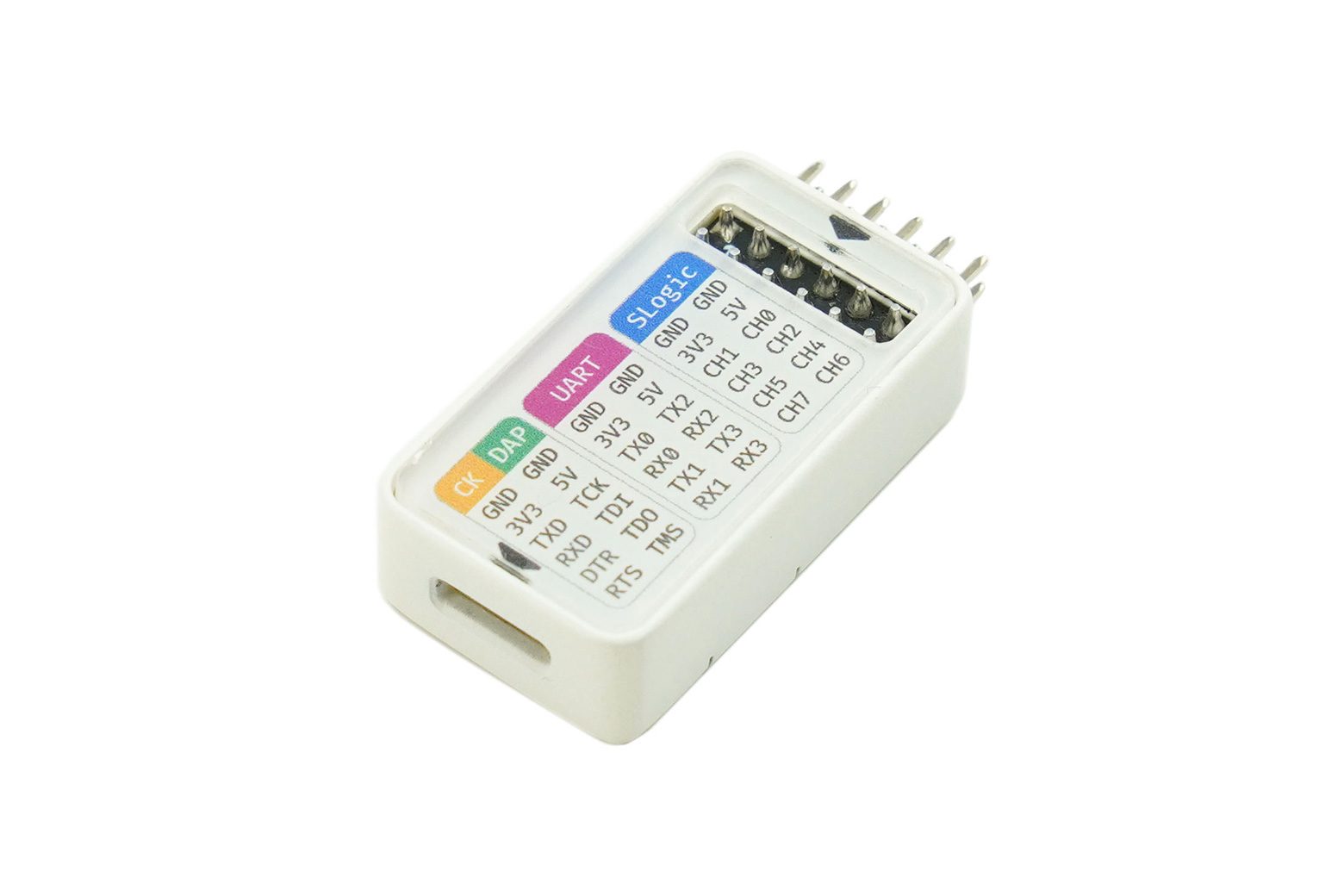

Introduzione SLogic Combo 8 è uno strumento di sviluppo versatile che integra le funzionalità di un analizzatore logico, debugger CKLink, debugger DAP-Link e modulo UART (USB2UART). Consente il passaggio arbitrario tra queste funzioni tramite pulsanti. Questo strumento 4 in 1 offre una frequenza di campionamento massima di 80 MHz, supporta fino a 8 canali ed è compatibile con più piattaforme. Nonostante il suo formato compatto, fornisce un’ampia gamma di oltre 130 protocolli di analisi. Come analizzatore logico, offre una frequenza di campionamento massima di 80 MHz, consentendo l’analisi di un’ampia gamma di protocolli in combinazione con un computer host. Se utilizzato come modulo UART, supporta fino a 4 porte seriali con una velocità di trasmissione massima di 20 Mbps, rendendolo adatto a varie applicazioni che si basano sulla comunicazione seriale. Come CKLink o DAPLink, aiuta nel debug dei chip basati su RISC-V e ARM, con una porta seriale aggiuntiva disponibile per l’osservazione dei log. Potente debugger 4-in-1 Funzionalità potenti Supporto per l’analisi di oltre 130 protocolli Pannello di annotazione delle funzioni Specifiche informative Parametri funzione SLogic Numero massimo di canali: 8CH Frequenza di campionamento massima: 80M Larghezza di banda di trasmissione: 320Mb/s Modalità di campionamento: Configurazione tipica del flusso: 80M@4CH 40M@8CH Intervallo di ingresso del segnale: 0~3,6 V Soglie di livello alto e basso: VIN>2 V VIL<0.8V In ambiente Windows, SLogic Combo 8 ha una larghezza di banda di trasmissione massima di 160 Mb/s. La configurazione tipica include 80M@2CH e 40M@4CH. Parametri funzione CKLink Frequenza clock JTAG: 16M Velocità dump tipica: 1200KB/s Porta seriale debug: fino a 20Mbps Parametri funzione DAPLink Porta seriale debug: fino a 20Mbps Velocità masterizzazione tipica: 110KB/s Parametri funzione UART Baud rate massimo: 2×20Mbps+2×1Mbps Larghezza di banda totale: 42Mbps Lista di spedizione Analizzatore Slogic/DAPLink/Debugger CKLink Strumento /UART ×1 Clip chip ×10 USB Type-Cp ×1 Cavo DuPont femmina-femmina ×1 Documenti Operazioni di base Domande frequenti Utilizzo come CKLink Utilizzo come DAPLink Utilizzo come modulo seriale Utilizzo come analizzatore logico Applicazioni Analisi del protocollo Comunicazione seriale Debug dei chip Istruzione e formazione Sviluppo e test dell’hardware Ricerca e sviluppo
