TFA300 – SEN0675

Descrizione

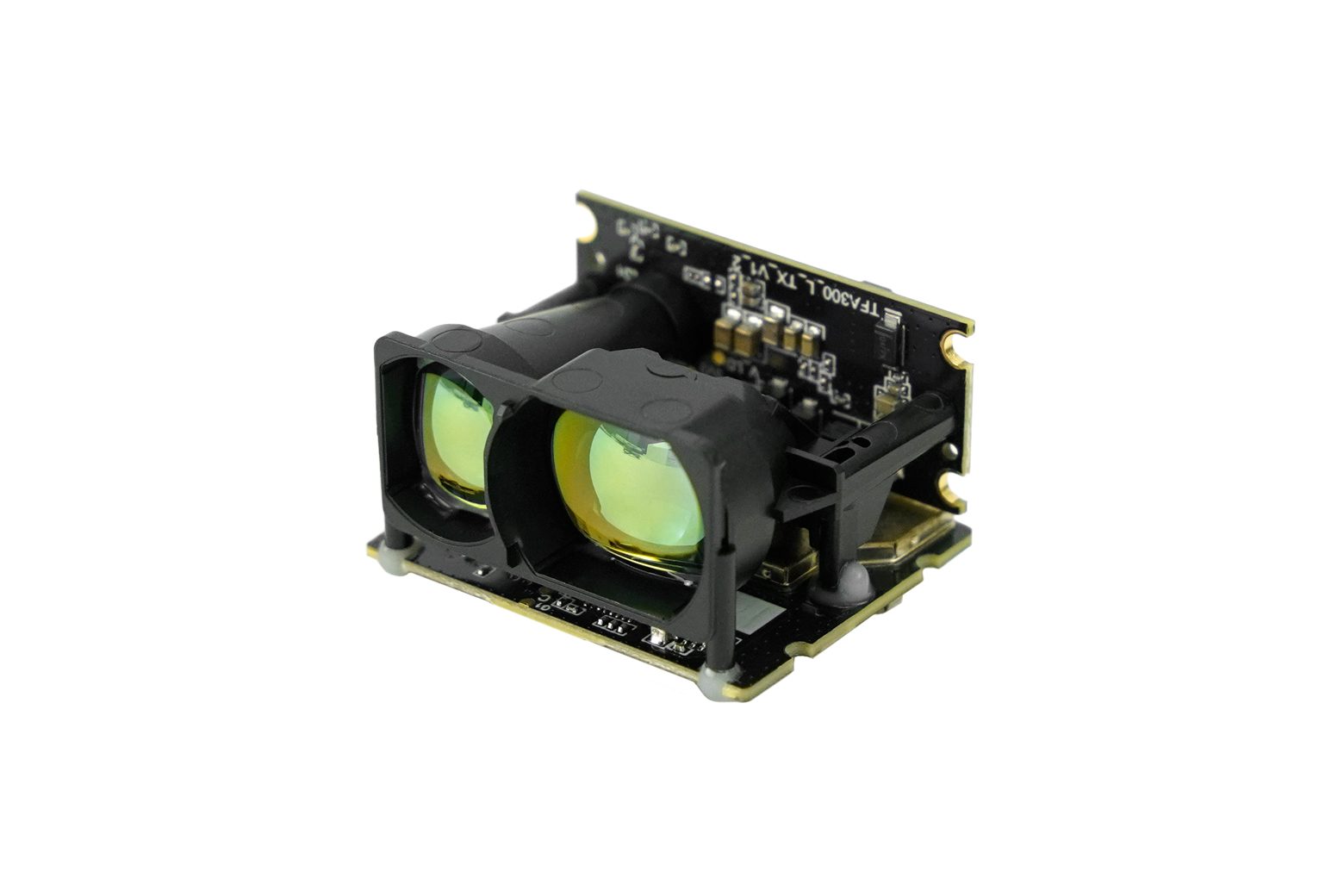

Introduzione TFA300-L è un sensore LiDAR (Laser Detection and Ranging) a punto singolo ad alte prestazioni progettato per applicazioni dinamiche. Funzionando secondo il principio del tempo di volo (ToF), fornisce misurazioni precise della distanza con un’eccezionale frequenza di aggiornamento fino a 10.000 Hz e una capacità a lungo raggio che si estende fino a 290 metri. Le sue caratteristiche principali includono un fattore di forma ultraleggero (10,5 g), prestazioni robuste in ambienti difficili e una versatile connettività a doppio protocollo (CAN/UART). Questo LiDAR è progettato specificamente per applicazioni che richiedono un posizionamento rapido e accurato, come l’elusione degli ostacoli dei droni ad alta velocità, il controllo stabile dell’altitudine e il tracciamento intelligente dei bersagli nei sistemi optoelettronici. Frequenza di misurazione ultraelevata di 10.000 Hz La caratteristica principale del sensore LiDAR TFA300-L è la sua frequenza di misurazione regolabile, che può essere configurata fino a 10.000 Hz leader del settore. Ciò consente al sensore di acquisire dati sulla distanza 10.000 volte al secondo, consentendo il rilevamento e il tracciamento di oggetti che si muovono a velocità estreme, anche fino a Mach 1. Per i droni ad alta velocità, questa capacità si traduce direttamente in maggiore sicurezza e prestazioni, poiché gli ostacoli vengono identificati prima, fornendo più tempo al sistema per eseguire manovre evasive. Rilevamento a lungo raggio esteso di 290 m Il radar laser fornisce misurazioni affidabili a lunga distanza, in grado di raggiungere 290 m con target ad alta riflettività (90%) e 100 m con target a bassa riflettività (10%). Questa portata estesa è fondamentale per le applicazioni che operano ad altitudini più elevate o che richiedono una distanza di previsione significativa. Potenzia funzioni come il posizionamento preciso delle coordinate per i droni di ricerca e salvataggio e la navigazione in quota stabile e sensibile al terreno per gli UAV logistici e di consegna. Leggero e compatto per un’integrazione perfetta Con un peso di soli 10,5 grammi e un ingombro compatto (32,0 x 30,2 x 20,2 mm), il sensore LiDAR TFA300-L è ottimizzato per piattaforme sensibili a dimensioni, peso e potenza (SWaP). La sua massa e il suo volume minimi lo rendono ideale per l’integrazione diretta in pod optoelettronici/a infrarossi e piccoli droni senza compromettere il tempo di volo o la capacità di carico utile, ottimizzando così la progettazione complessiva del sistema in termini di dimensioni, peso, potenza e costo. Connettività plug-and-play con doppi protocolli Progettato per una facile integrazione, il radar laser TFA300-L è dotato di interfacce UART e CAN. Utilizza un terminale JST GH standard del settore per il collegamento diretto alle schede di controllo di volo senza richiedere adattatori. Il supporto completo per il protocollo DroneCAN tramite l’SDK fornito garantisce una compatibilità perfetta e plug-and-play con i moderni ecosistemi di controllo di volo, riducendo significativamente i cicli di sviluppo e i costi di implementazione. Prestazioni robuste in ambienti impegnativi Il LiDAR a punto singolo è completamente ottimizzato per funzionare in modo affidabile nelle complesse condizioni affrontate dai droni. Mantiene prestazioni stabili in un ampio intervallo di temperature (da -20 ℃ a +60 ℃) e in condizioni di luce ambientale elevata fino a 100 KLux. Il suo design mitiga efficacemente le interferenze dovute a pioggia, nebbia, sabbia e polvere, risolvendo i problemi del punto di salto e di instabilità dei dati spesso riscontrati nei LiDAR convenzionali e garantendo un funzionamento coerente 24 ore su 24. Specifica Parametri prestazionali Intervallo di misurazione: 290 m@90% riflettività, 170 m@30% riflettività, 100 m@10% riflettività Area cieca: ≤0,1 m Precisione di portata: ±10 cm (＜10 m), 1% (≥10 m) Precisione di ripetizione: ＜3 cm@1σ Risoluzione distanza: 1 cm Frequenza fotogrammi: 1-10000 hz regolabile (predefinito 50 hz) Ambiente resistenza alla luce: 100Klux Prestazioni ottiche Sorgente luminosa: EEL Lunghezza d’onda centrale: 905nm Campo visivo: ＜0,5° Livello di sicurezza laser: Classe 1 (IEC 60825-1:2014; EN 60825-1:2014+A11:2021) Parametri meccanici ed elettrici Consumo energetico medio: ≤0,45W Corrente di picco all’avvio: 0,75A Tensione di alimentazione: DC5±10%V Livello di tensione: 3.3V TTL Terminale di connessione: JST GH1.25mm-7PIN Temperatura di funzionamento: -20℃ ~ +60℃ Temperatura di stoccaggio: -40℃ ~ +80℃ Dimensioni: 32.0x 30.2 x 20.2mm Peso: ~10.5g Lista di spedizione Radar laser TFA300-L x1 Cavo di collegamento x1 Documenti Manuale utente Applicazioni Ostacolo drone evitamento Controllo stabile dell’altitudine Tracciamento intelligente del bersaglio nei sistemi optoelettronici
