Touchscreen capacitivo IPS da 3,5″ per ESP32 – DFR1092

Descrizione

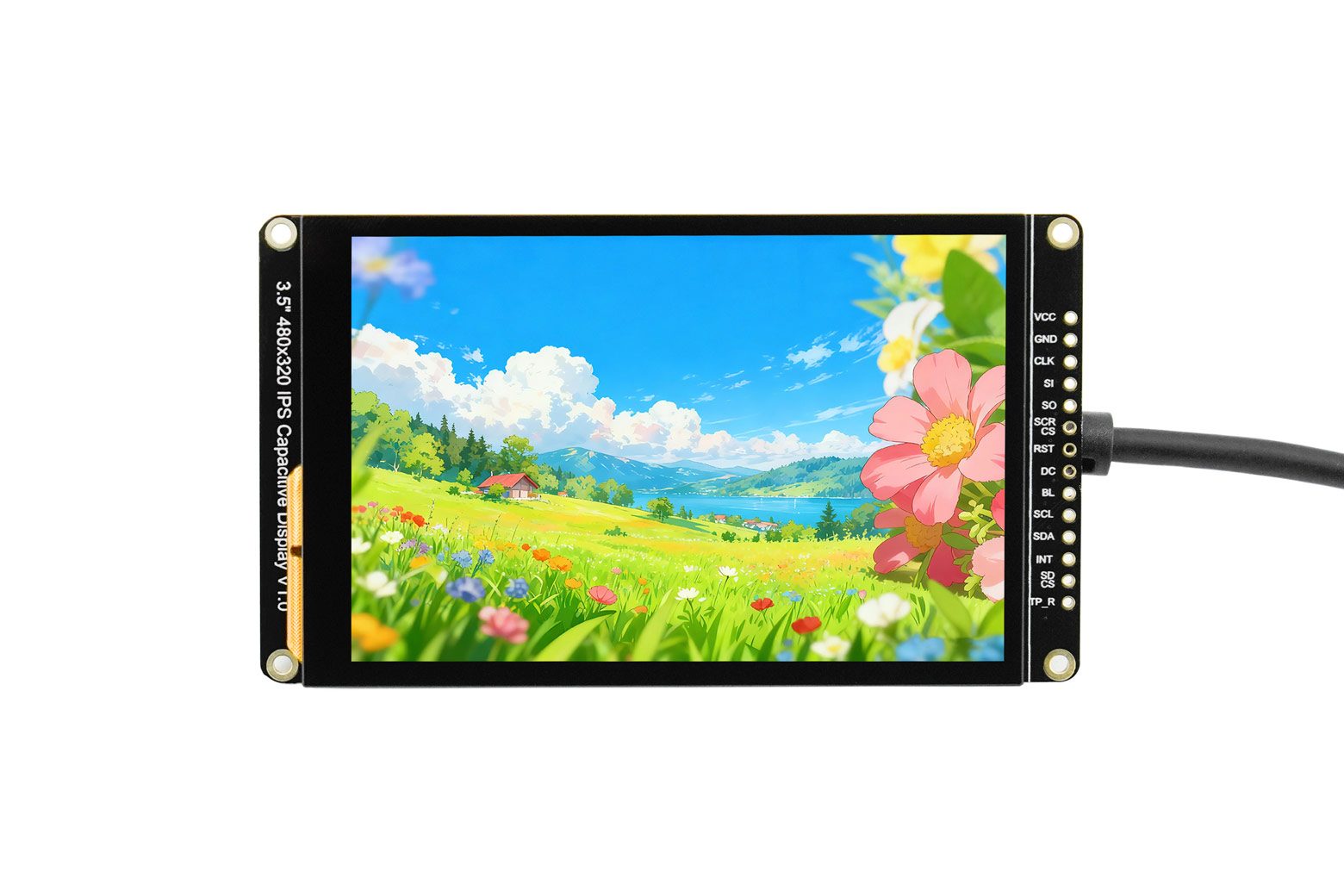

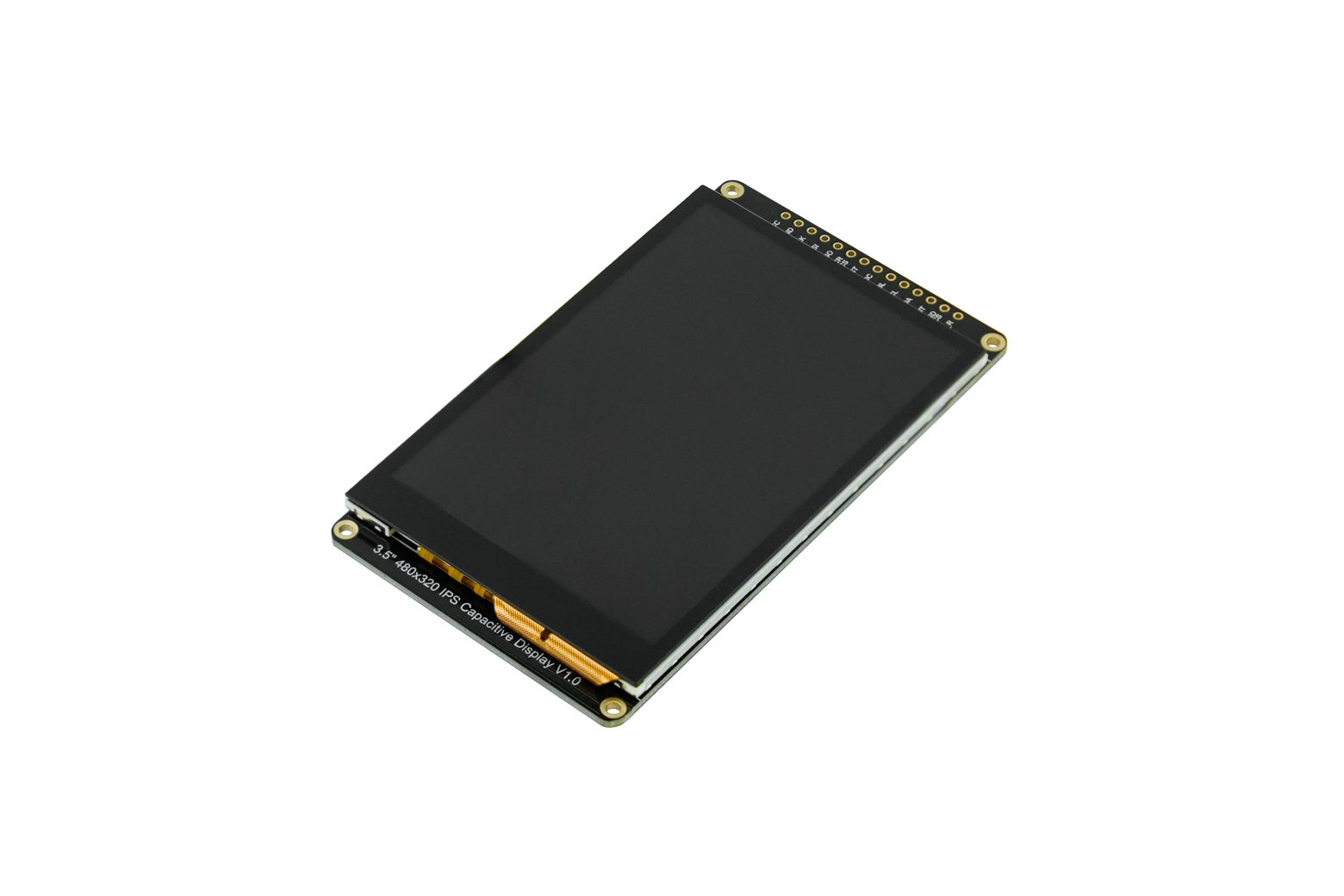

Introduzione Questo touch screen capacitivo IPS da 3,5 pollici (480×320) utilizza una tecnologia di bonding ottico avanzata per offrire chiarezza superiore, riflessione ridotta e resistenza alla polvere rispetto ai display standard. Progettato per una facile integrazione con ESP32 e Arduino, il modulo presenta un design a doppia interfaccia: SPI standard per l’universalità e l’esclusiva porta GDI di DFRobot per una connessione a cavo singolo senza ingombri ai controller FireBeetle. Che si tratti di cruscotti domestici intelligenti o di giochi retrò, questo schermo combina immagini di livello industriale con una facilità d’uso intuitiva. Immagini di livello cinematografico con Optical Bonding Il pannello IPS di alta qualità offre un angolo di visione superiore di 178°, garantendo che il display rimanga leggibile anche lateralmente. L’aggiornamento chiave di questo modello è il processo di incollaggio ottico, in cui il pannello touch e il display sono laminati senza soluzione di continuità. Ciò elimina il traferro presente negli schermi tradizionali, con il risultato di: Trasmittanza più elevata: immagini più luminose e vivide. Abbagliamento ridotto: migliore leggibilità sotto luci intense. Prevenzione della polvere: nessuno spazio vuoto significa assenza di accumulo di polvere all’interno dello schermo nel tempo. Tocco capacitivo a 5 punti: offre un’esperienza di interazione fluida e reattiva simile a quella di uno smartphone. Connettività GDI plug-and-play Il cablaggio dei display può spesso essere complesso, ma questo modulo semplifica il processo. Oltre all’intestazione pin SPI universale, è inclusa una porta GDI. Se utilizzato con la serie FireBeetle 2 di DFRobot (ESP32-E, ESP32-C5, ecc.), lo schermo si collega utilizzando un singolo cavo FPC (incluso). Questa soluzione “One-Wire” elimina la necessità di breadboard e ponticelli, garantendo che il progetto finale abbia un aspetto professionale e pulito. Ecosistema di sviluppo accelerato Il modulo display è progettato per accelerare la prototipazione. Include uno slot per scheda MicroSD integrato, che consente l’archiviazione di immagini e risorse dell’interfaccia utente direttamente sul dispositivo senza schede di breakout esterne. Lato software è pienamente compatibile con la potente libreria Arduino GDL. Grazie ai numerosi esempi disponibili, elementi complessi dell’interfaccia utente come barre di avanzamento, pulsanti e tastierini numerici possono essere facilmente implementati, facilitando una rapida transizione dal codice iniziale a una GUI funzionale. Specifica Parametri di base Tensione operativa: CC 3,3 V ~ 5 V Corrente operativa: 80 mA a 5 V Interfaccia di comunicazione: SPI / GDI Parametri schermo Dimensioni schermo: 3,5 pollici Risoluzione: 480 × 320 (HVGA) Tipo di pannello: IPS Angolo di visione: 178° (angolo di visione completo) Luminosità: 300 cd/m² Rapporto di contrasto: 800:1 Trattamento superficie: Rivestimento anti-impronte Produzione Processo: Laminazione ottica completa Area attiva: 48,96 × 73,94 mm Caratteristiche del tocco Tipo di tocco: Capacitivo Punti di contatto: 5 punti Interfaccia touch: SPI/GDI Struttura meccanica Dimensioni: 95,0 × 54,5 × 5,7 mm Diametro del foro di montaggio: 2,0 mm Spaziatura dei fori di montaggio: 90 × 50 mm Peso: 62,6 g (con imballaggio) Funzione di espansione Espansione di memoria: Scheda micro SD integrata Slot Supporto software Compatibile con la libreria GDL Arduino Elenco di spedizione Touch screen capacitivo IPS da 3,5″ 480×320 × 1 cavo FPC a 18 pin × 1 intestazione pin a riga singola nera 14 pin × 1 Documenti Wiki del prodotto Schema dimensionale Schema tecnico del chip Modello 3D Applicazioni Pannelli di controllo IoT: dashboard domestici intelligenti per il controllo di luci e sensori di lettura. Gadget desktop: stazioni meteorologiche Wi-Fi, display di orologi o ticchettii di borsa. Sistemi HMI: monitoraggio schermi per stampanti 3D o apparecchiature industriali Intrattenimento interattivo: console di gioco retrò portatili o calcolatrici multifunzione.
