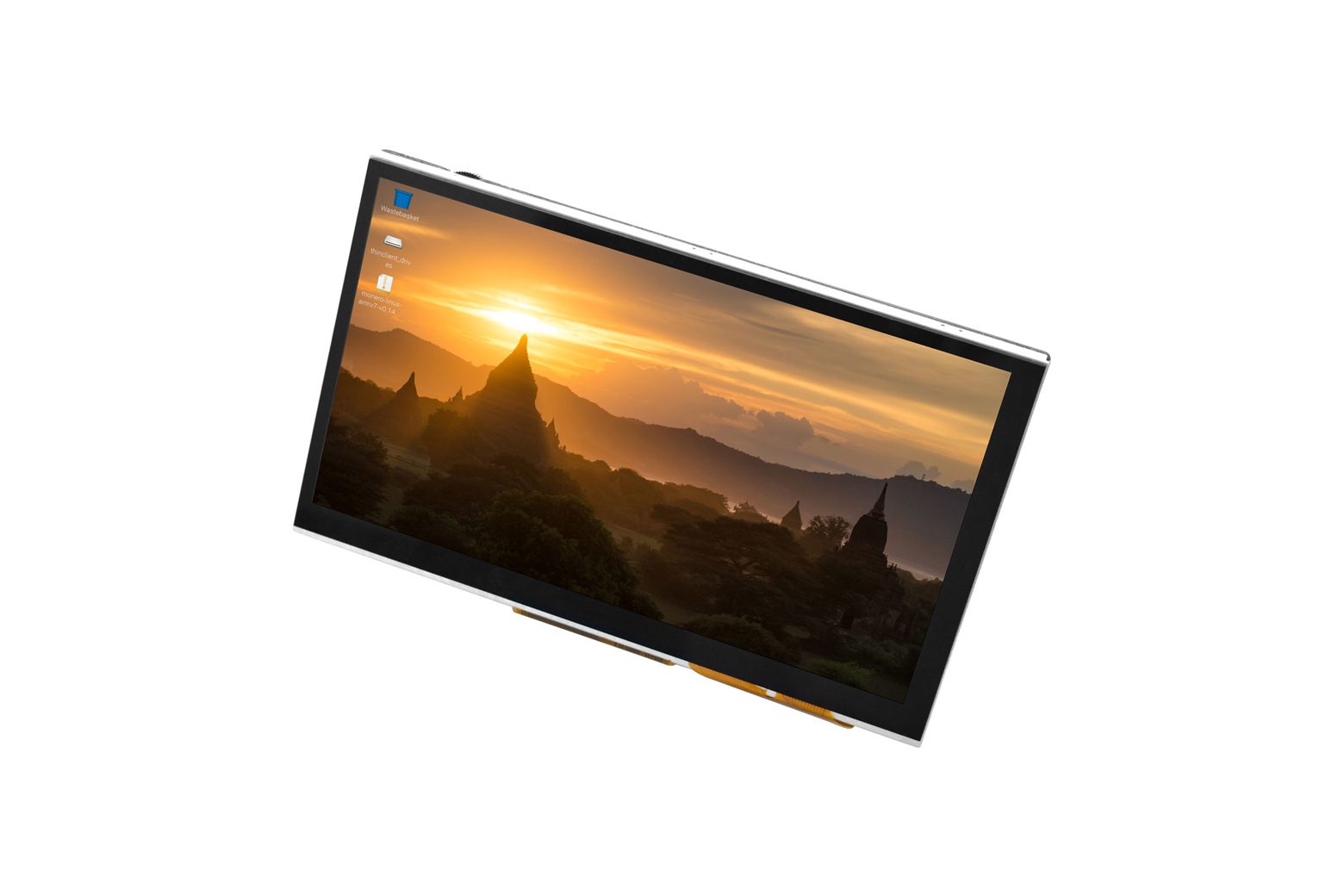

Touchscreen capacitivo TFT DSI da 7″ 800×480 – DFR0678

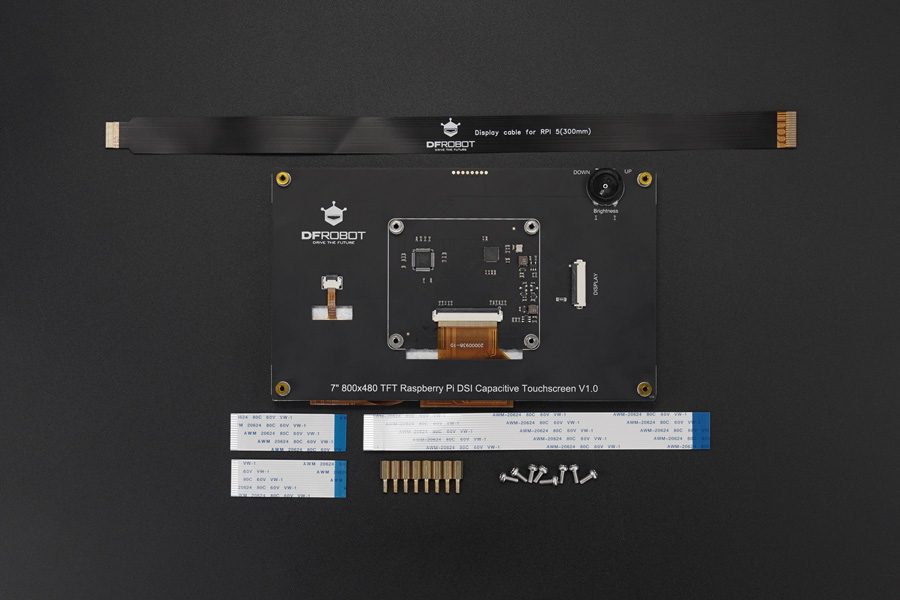

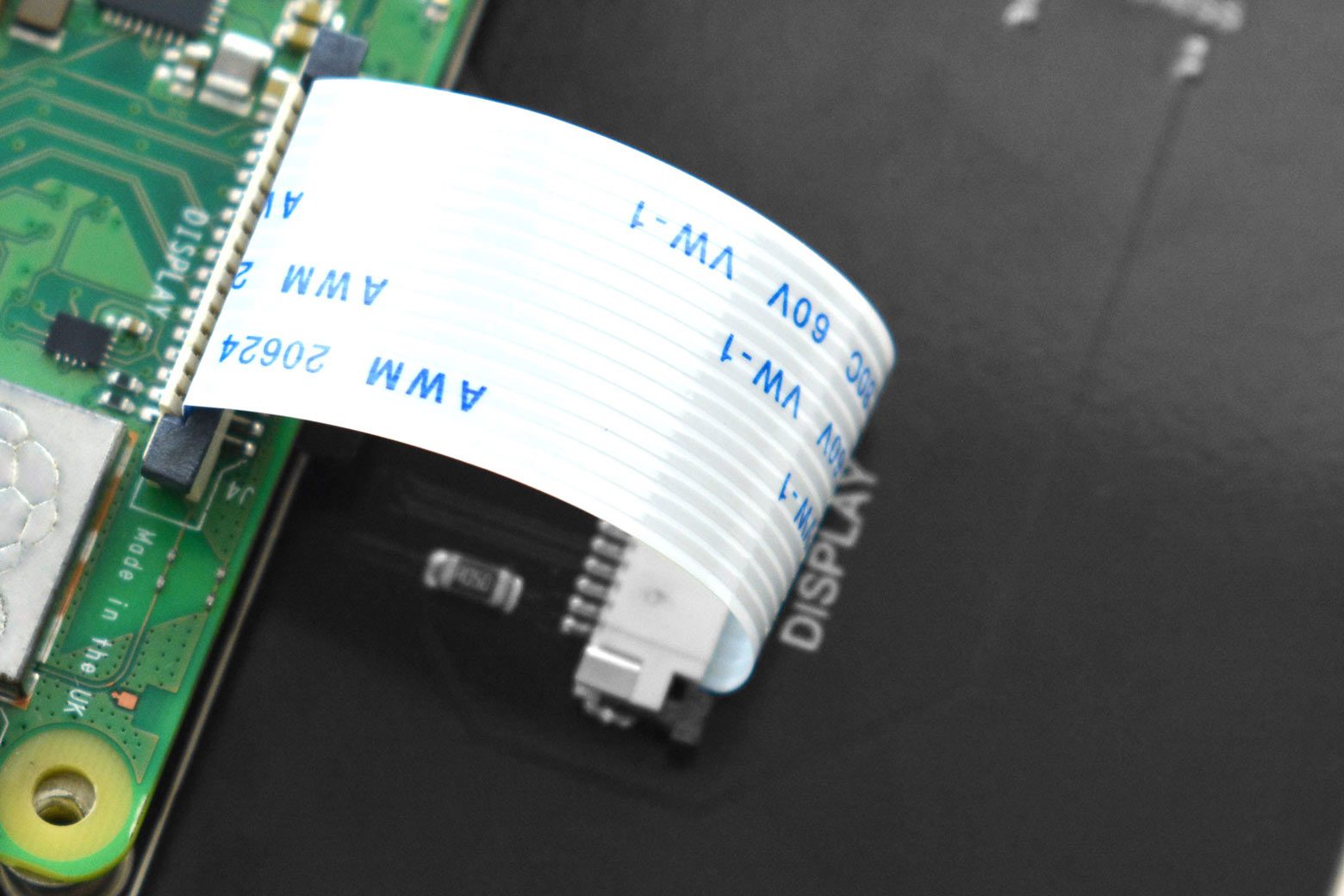

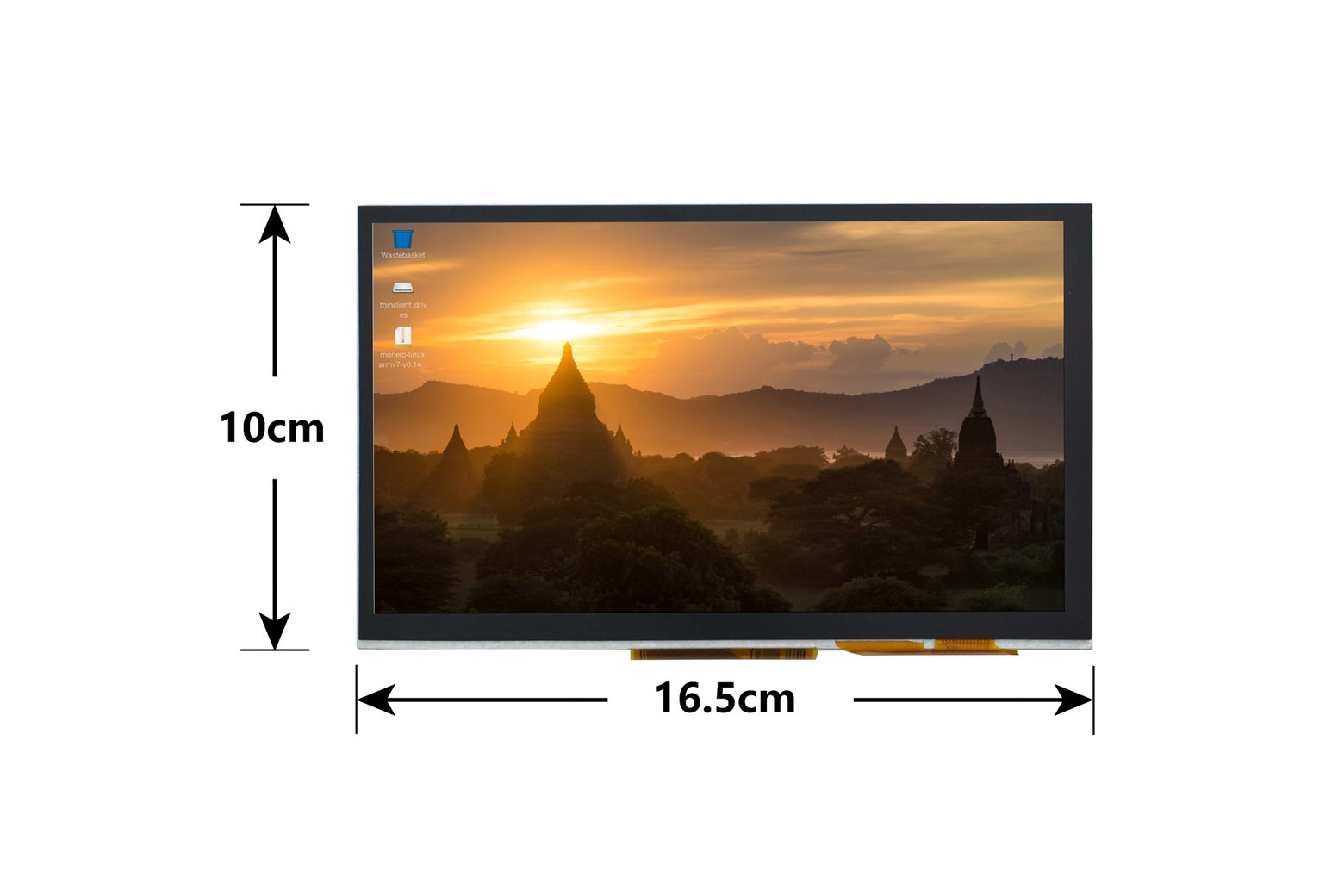

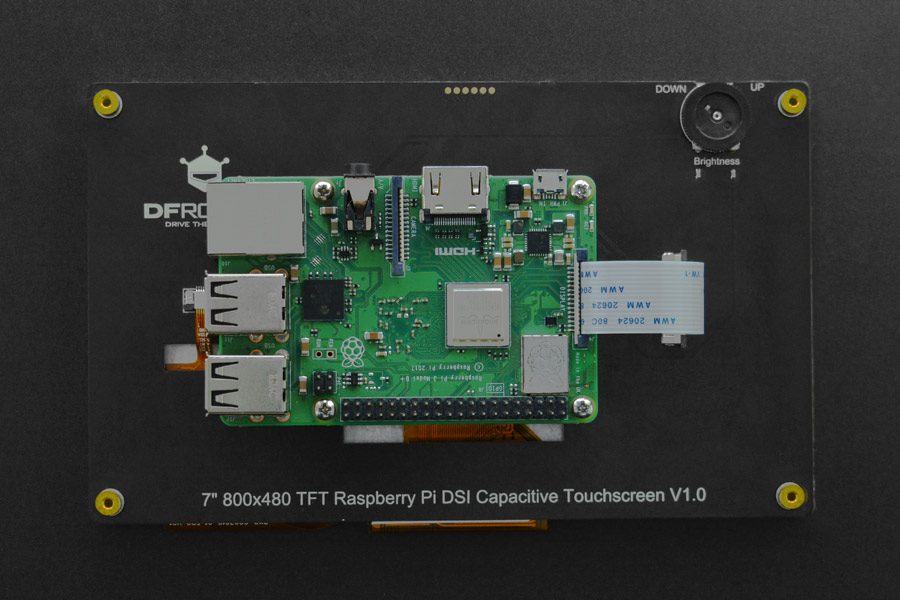

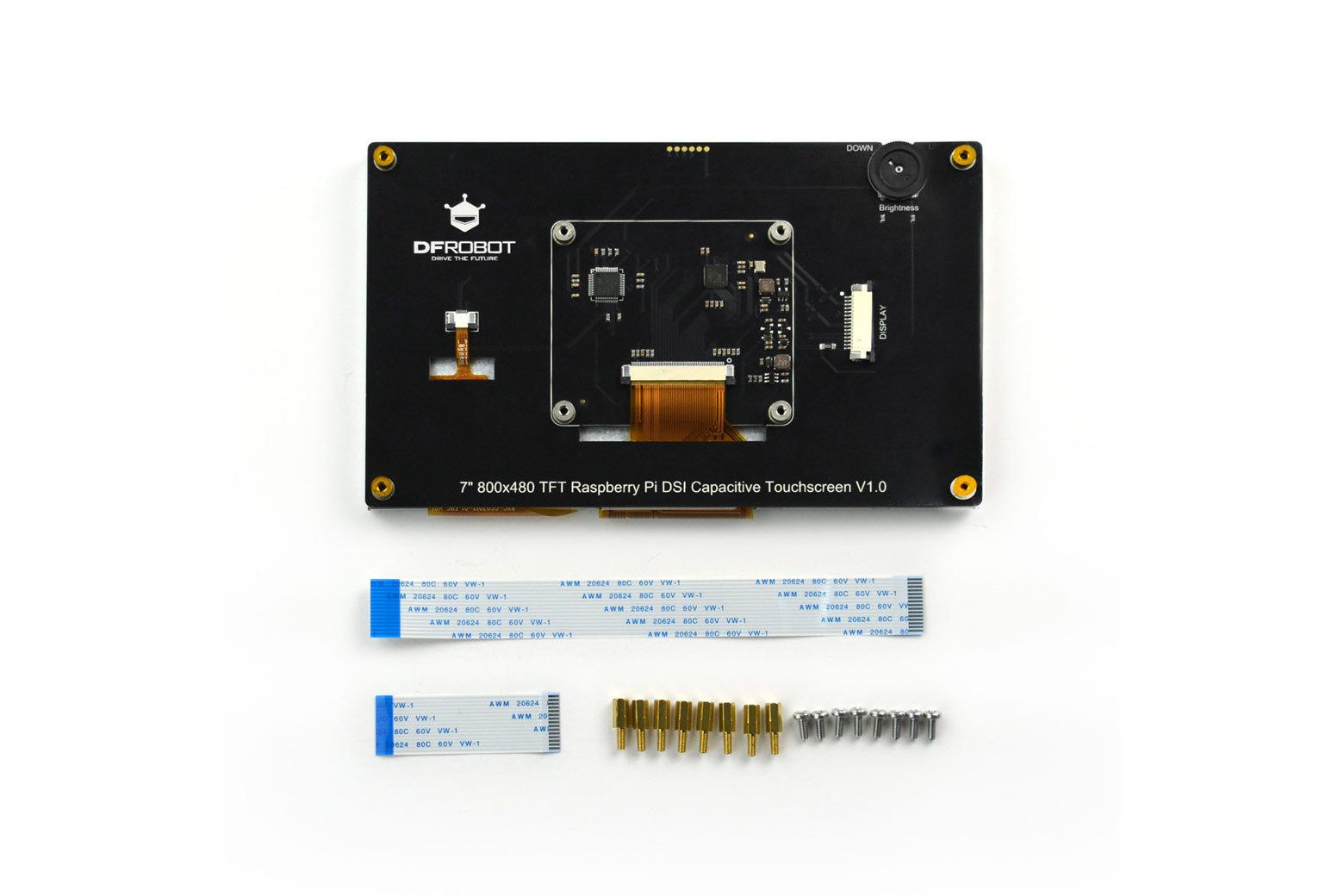

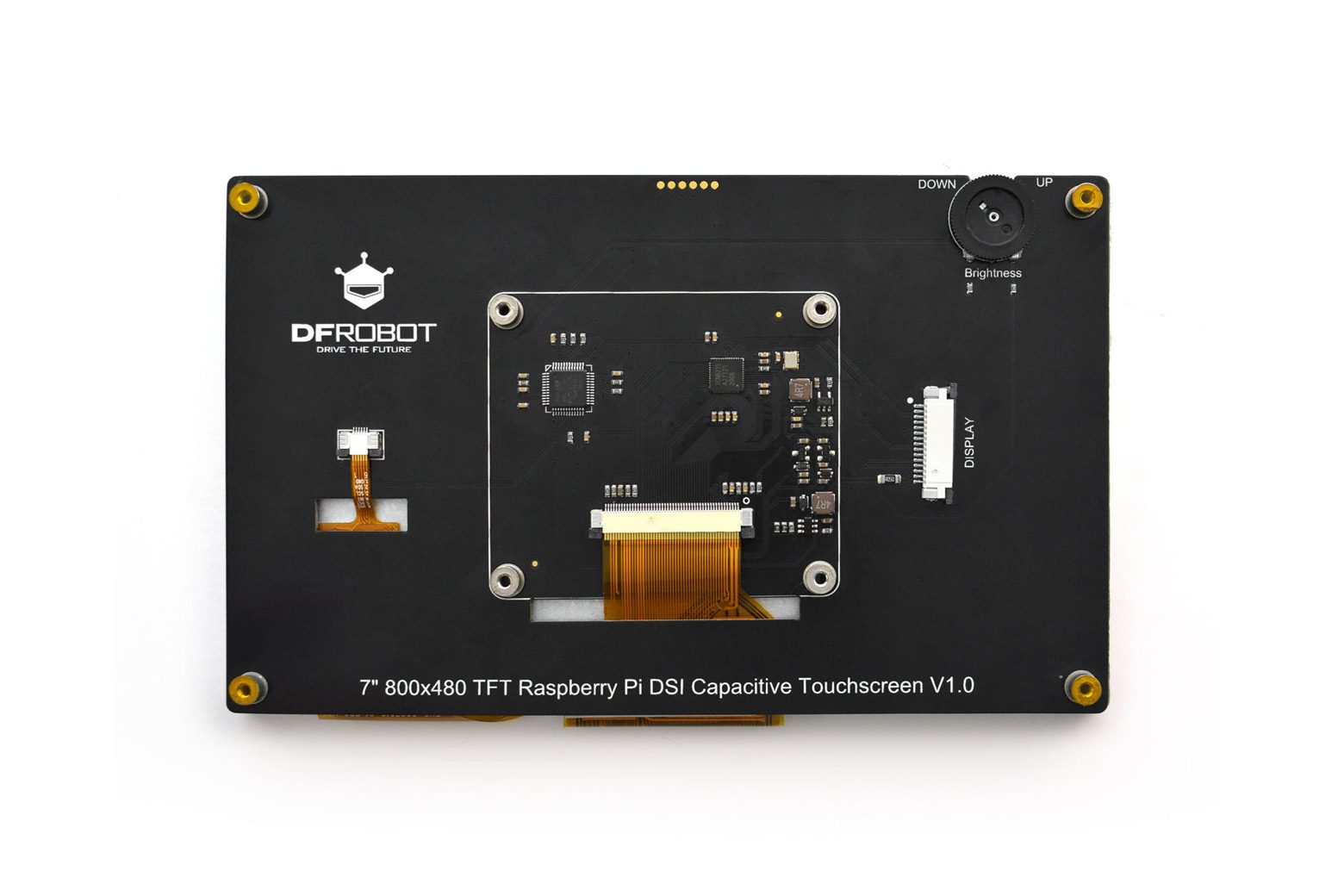

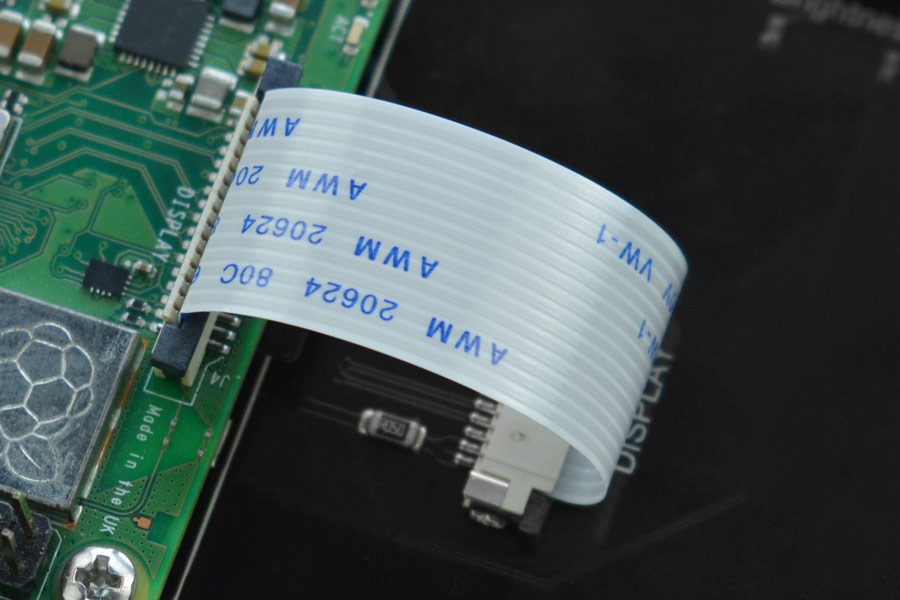

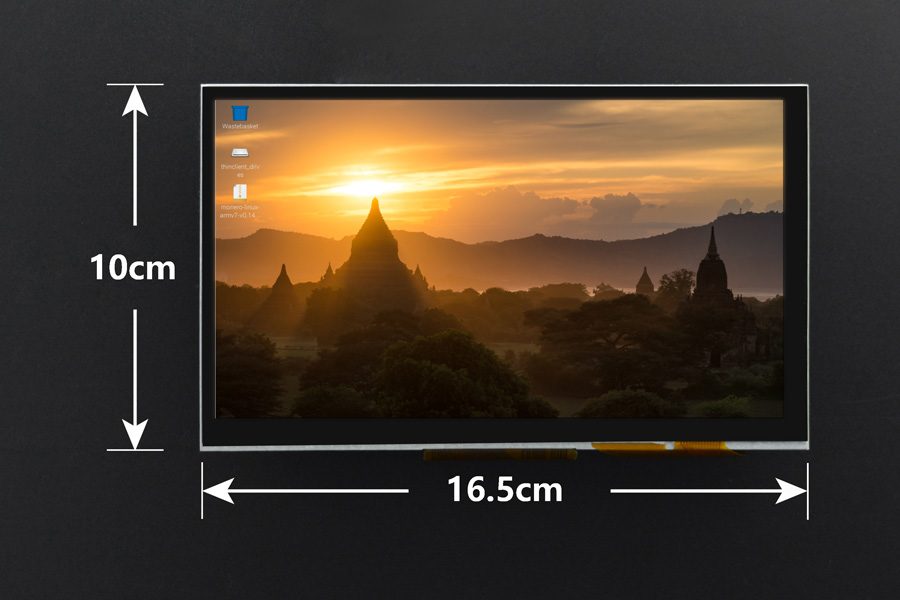

Introduzione Si tratta di un touchscreen LCD Raspberry Pi da 7″ con risoluzione 800*480 e area di visualizzazione 154,8 x 85,92 mm. Il prodotto supporta l’interfaccia display Raspberry Pi DSI e viene fornito con un pannello touch capacitivo sullo schermo e supporta 5 punti di contatto. Il design speciale dei fori sul retro dello schermo è comodo per installare direttamente il Raspberry Pi nel prodotto. Non è necessario fornire alimentazione esterna per il touchscreen poiché viene adottato l’alimentatore Raspberry Pi. Inoltre, lo schermo supporta l’hardware. regolazione della retroilluminazione. La funzione può essere realizzata ruotando il potenziometro sul retro del display. Nota: lo schermo non è compatibile con i personal computer Raspberry Pi Pico e Raspberry Pi 400. Schema elettrico del touchscreen LCD Raspberry Pi da 7″ e del display Raspberry Pi 5 Connect. Nota: la versione del prodotto è stata aggiornata e tutte le unità prodotte dopo la data 240510 sono state dotate di un cavo a nastro morbido DSI. Per l’adattamento dei prodotti di versioni precedenti a Raspberry Pi 5, fare riferimento al collegamento di acquisto fornito. Dispone di touchscreen capacitivo, supporta 5 punti touch. Driver diretto Raspberry DSI compatibile con Raspberry Pi 5/4B/3B+/3B Specifiche Voltaggio operativo: 3,3 V (fornito dall’interfaccia display Raspberry Pi) Corrente operativa massima: 450 mA Risoluzione: 800*480 Interfaccia video: Raspberry Pi DSI Numero di punti touch: 5 Angolo di visione: 60°/70°/70°/70° RGB888-16 Frequenza di aggiornamento Mega True Color: 60 Hz Luminoso Efficienza: 280 cd/m2 Temperatura di funzionamento: -20℃~70℃ Dimensioni: 165mm×100mm / 6,50″ × 3,94″ Dimensioni foro di montaggio: M2.5 Posizione foro di montaggio esterno: 155mm × 80mm/ 6,10″ × 3,15″ Posizione foro di montaggio interno: 58mm x 49mm/ 2,28″ x 1,93″ Elenco di spedizione Touchscreen capacitivo Raspberry Pi DSI da 7″ 800×480 TFT (V1.0) x1 M2.5*8+6 Colonna esagonale in rame a testa singola x8 M2.5*6 Viti a macchina DK4.9 x8 Cavo di direzione inversa FPC 150 mm x1 Cavo di direzione inversa FPC 50 mm x1 Cavo a nastro Raspberry Pi 5 DSI (300 mm) x1 Documenti Prodotto Progetti wiki Progetto 1. Visualizzazione di scene naturali in costante evoluzione Introduzione: Questo progetto creerà un simpatico ninnolo che può essere lasciato sulla scrivania che mostra una scena naturale in costante cambiamento creata da una rete neurale Progetto 2. I 10 migliori progetti da provare Raspberry Pico/Pi 4/Pi 3B+ Progetto 3. 30 fantastici progetti per un Raspberry Pi.
