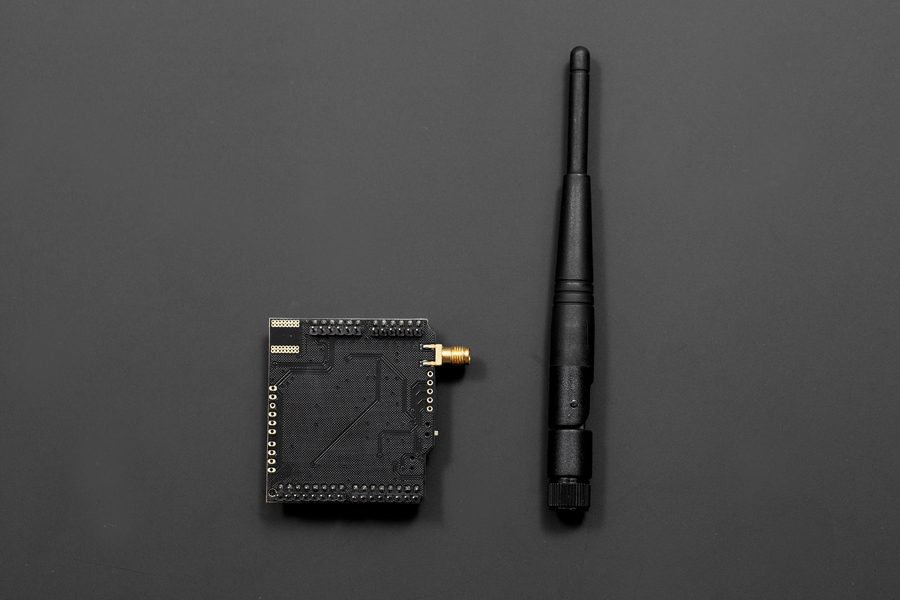

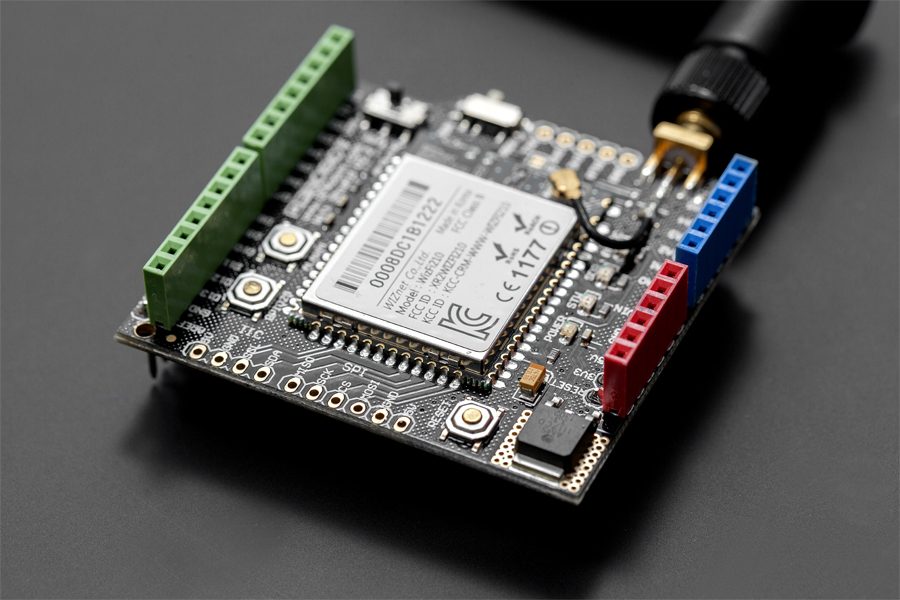

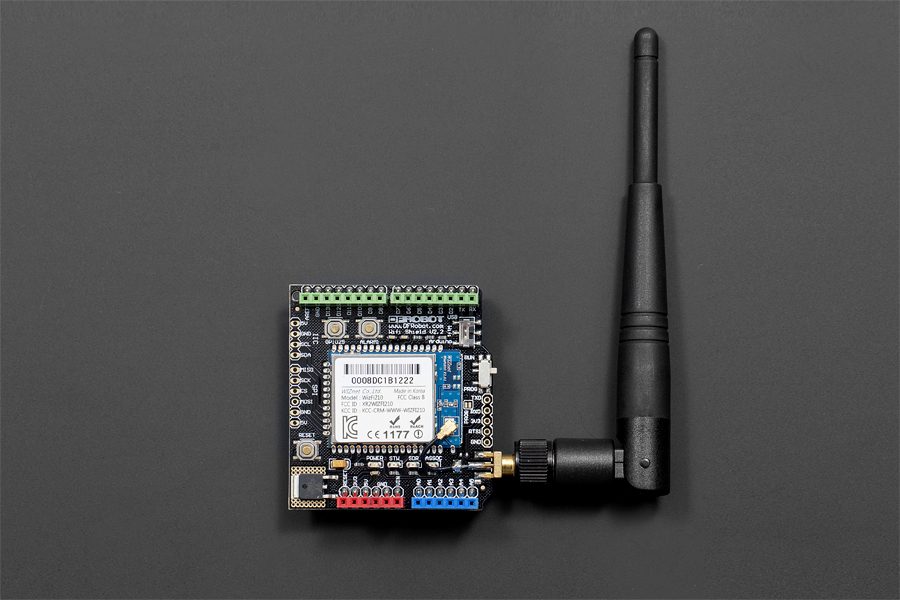

WiFi Shield V2.2 per Arduino (802.11 b/g/n)(fuori – TEL0047

Introduzione DFRobot è molto orgoglioso di rilasciare questo primo scudo wifi 802 b/g/n nel mercato Arduino. Lo scudo Arduino utilizza WizFi210 che è un modulo WIFI a basso consumo energetico che viene applicato con la tecnologia di gestione dinamica dell’alimentazione. Quando il modulo WIFI deve essere acceso ma non funziona, può essere impostato in modalità Standby, una modalità a basso consumo, e il modulo deve solo essere riattivato quando deve funzionare. Il modulo wireless WIFI è basato su WizFi210. Fornisce il collegamento dalla comunicazione tramite porta seriale TTL alla comunicazione wireless IEEE802.11b/g/n. Pertanto qualsiasi dispositivo dotato di porte seriali TTL può essere facilmente collegato a questo modulo WIFI e controllato e gestito da remoto tramite una rete wireless. Nel modulo sono integrati diversi tipi di protocolli di comunicazione e algoritmi di crittografia. L’architettura Arduino ti consente di integrare facilmente questo modulo in qualsiasi progetto basato su Arduino. Caratteristiche Porta la connettività WiFi tramite l’interfaccia host seriale, compatibile con Arduino Tempo di avvio rapido: meno di 20 msec Consumo energetico estremamente basso grazie alla gestione dinamica dell’alimentazione (34 µA in modalità Standby) Funziona con punto di accesso standard 802.11b/g/n a velocità fino a 11 Mbps (802.11b) Protocollo di sicurezza: WEP, WPA/WPA2-PSK, Enterprise, EAP-FAST, EAP-TLS, EAP-TTLS, funzionamento PEAP Temperatura: -40℃ ~ 85℃ Dimensioni compatte: 32 x 23,5 x 2,9 (mm)(1,26×0,93×0,11″) Certificato CE, FCC, KCC Supporta il modulo con chip antenna 802.11b/g/n Specifiche Chip Wi-Fi: WizFi210 Protocollo radio: IEEE 802.11b/g/n Compatibile Velocità dati supportate: 11, 5,5, 2, 1 Mbps (IEEE 802.11b) Modulazione: DSSS e CCK Frequenza operativa RF: 2,4 – 2,497 GHz Opzioni antenna: Antenna chip e connettore U.FL per antenna esterna Protocolli di rete: UDP, TCP/IP (IPv4), DHCP, ARP, DNS, HTTP/HTTPS Client e server(*) Consumo energetico (tipico): Standby = 34,0 µA Ricezione = 125,0 mA Trasmissione = 135,0 mA Potenza in uscita RF (tipica): 8 dBm ± 1 dBm Protocolli di sicurezza: WEP, WPA/WPA2–PSK, Enterprise, EAP-FAST, EAP-TLS, EAP-TTLS, PEAP Interfaccia I/O: UART, SPI(*), I2C(*), WAKE, ALARM, GPIO Alimentazione: 3,3 V Dimensioni (eccetto Antenna):59 x 54 mm(2,32×2,13″) * Questo modulo non è compatibile con le librerie SPI, offre solo un connettore di interfaccia SPI. NOTA: abbiamo ricevuto segnalazioni secondo cui questo scudo non è compatibile con alcune versioni di router Xirrus. Lista di spedizione WiFi Shield V2.2 per Arduino x1 Antenna x1 Documenti Pagina Wiki Schema WiFi Shield WizFi210 Manuale utente WizFi210 Guida rapida
