XBoard – DFR0133

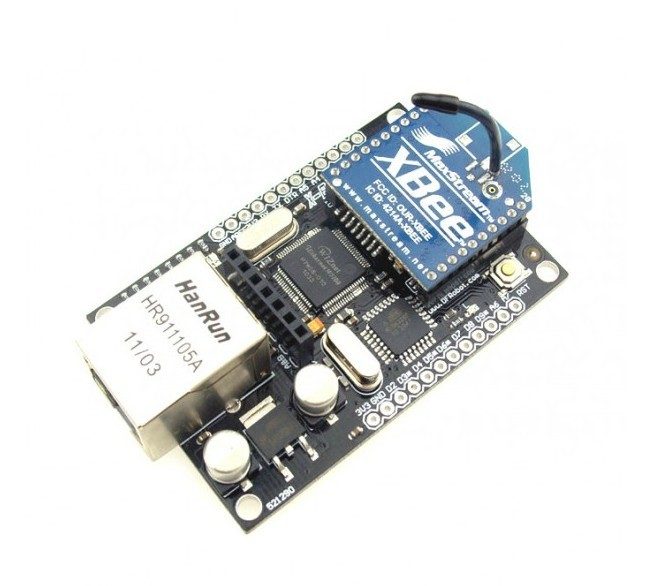

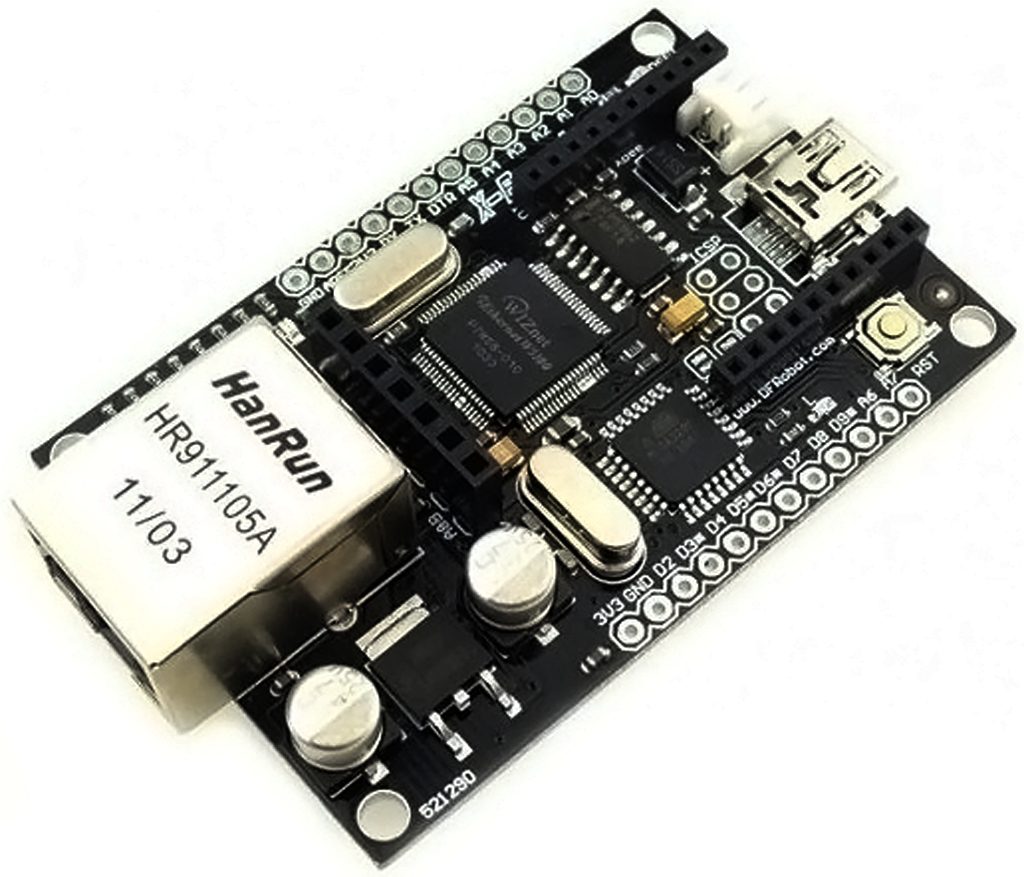

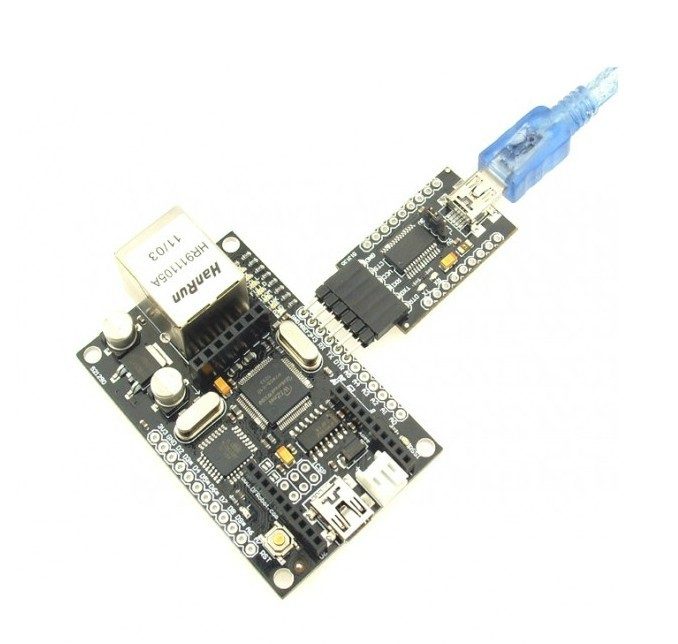

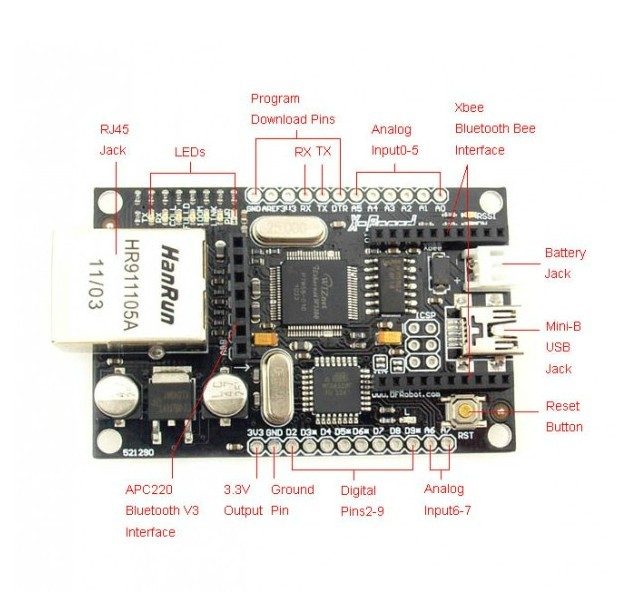

Introduzione Questo prodotto è stato interrotto dal 24 agosto 2015. XBoard è una scheda Arduino unica che presenta una porta Ethernet WIZnet, un socket XBee e un ATMega328. Questa scheda aggiungerà il controllo XBee wireless e la connettività Internet ai tuoi progetti. È ottimo per qualsiasi cosa, dalla domotica al controllo dei robot. Le possibilità sono infinite! Dispone di 8 pin I/O analogici e 8 pin digitali, 4 dei quali hanno PWM (indicati da un asterisco). È compatibile con tutti i moduli XBee e viene fornito anche con una presa integrata per il modulo RF APC220 o il modulo DF-Bluetooth. L’XBoard può essere programmato tramite un programmatore FTDI o tramite l’intestazione ICSP. L’alimentazione viene fornita tramite un connettore Mini USB. Puoi configurare un server web attraverso il quale puoi comunicare con un Arduino remoto utilizzando radio XBee, bluetooth o moduli APC. Queste informazioni possono essere pubblicate su un sito web o su Twitter. Abbiamo utilizzato la nostra XBoard per controllare la porta del nostro ufficio da Internet. Tutto quello che dobbiamo fare se dimentichiamo il nostro badge RFID è accedere al WiFi del nostro ufficio e inviare il comando per aprire la porta! Abbiamo creato una guida al progetto che include l’elenco delle parti e il codice sorgente per avviare questo progetto da solo. La scheda richiede la scheda base FTDI per caricare lo schizzo. Può essere alimentato da una mini USB o dalla nostra batteria Lipo. Specifiche MCU: Atmega328P versione a bassa tensione (16 Mhz) Ethernet: Bootloader FIO WIZ5100 Arduino Tensione di alimentazione: 5 V Tensione di uscita: 3,3 V IO digitale: 8 Ingressi analogici: 8 Parti opzionali Modulo Xbee 1 mw (TEL0014) Antenna cablata XBee 2 mW – Serie 2 (ZB) (TEL0020) Moduli di programmazione wireless (TEL0037) Bluetooth Bee (TEL0023) Breadboard FTDI Basic (DFR0065) Batteria Lipo da 3,7 V (FIT01200) Adattatore di alimentazione USB (FIT0107) Nota: utilizzando Xbee S2, la x-board avrà la capacità di stabilire una rete wireless in grado di controllare fino a 255 punti finali. Altri moduli wireless supportano solo la comunicazione punto a punto. Documenti Schemi 1.0 Schemi 1.1 Lista di spedizione Wiki X-Board x1
