XBoard V2: un ponte tra casa e Internet – DFR0162

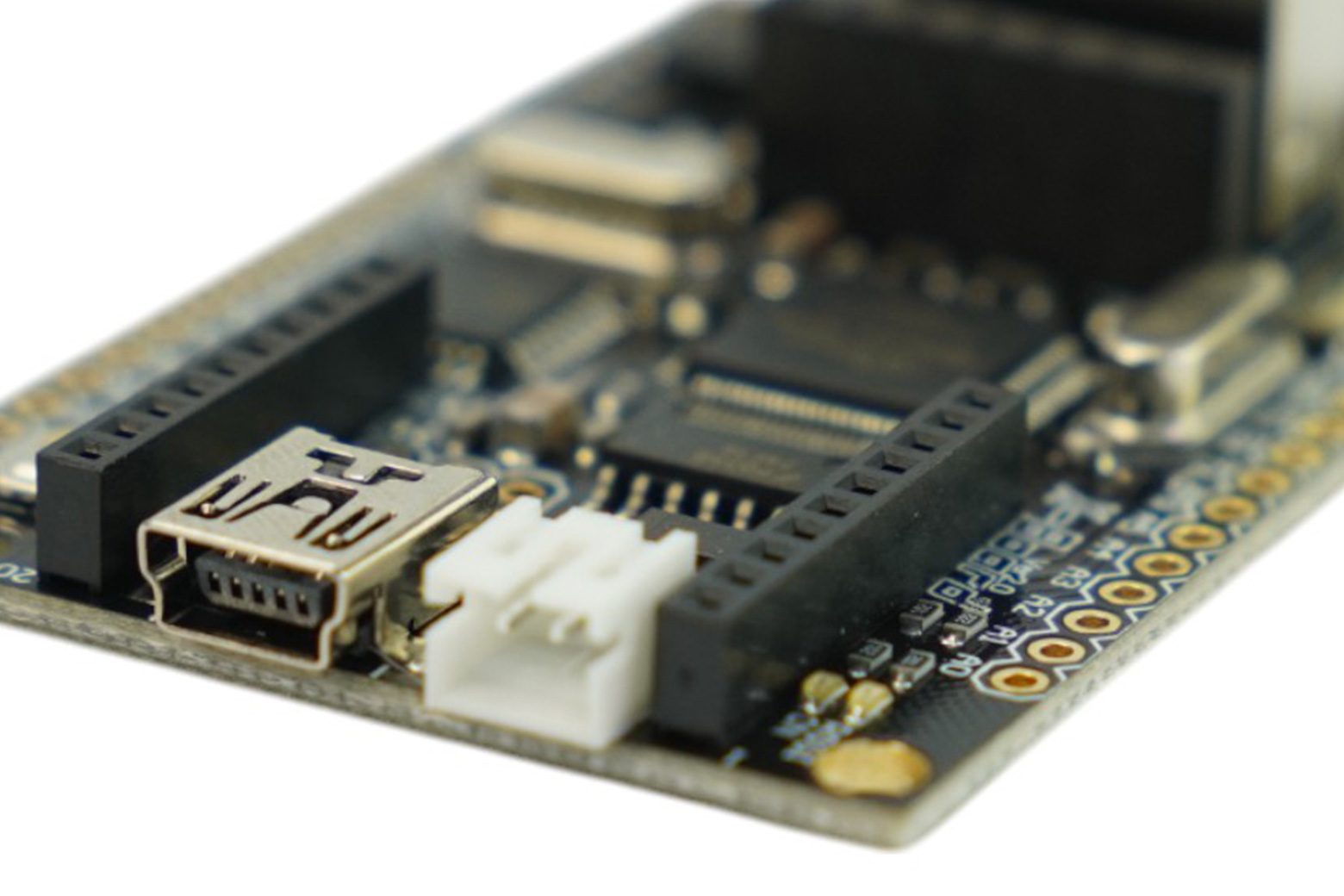

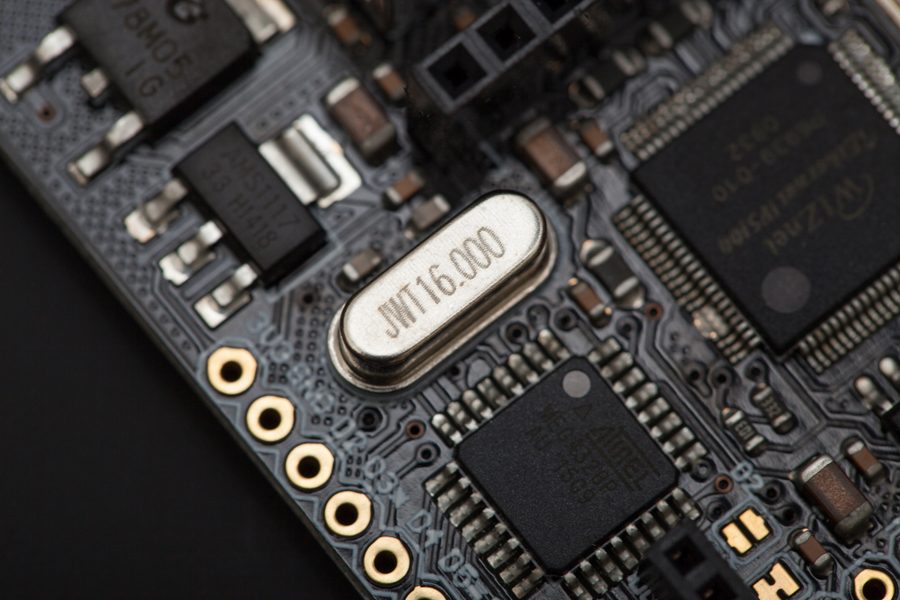

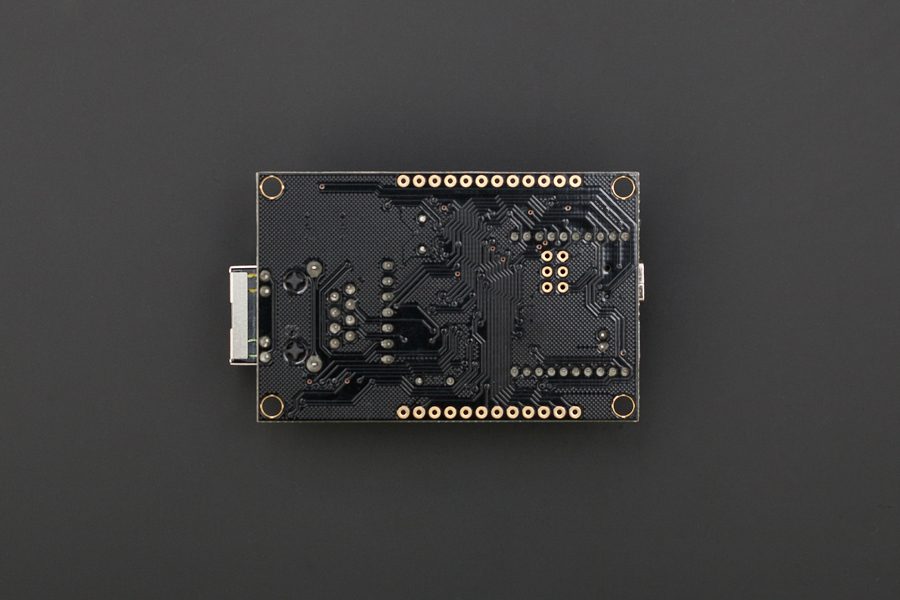

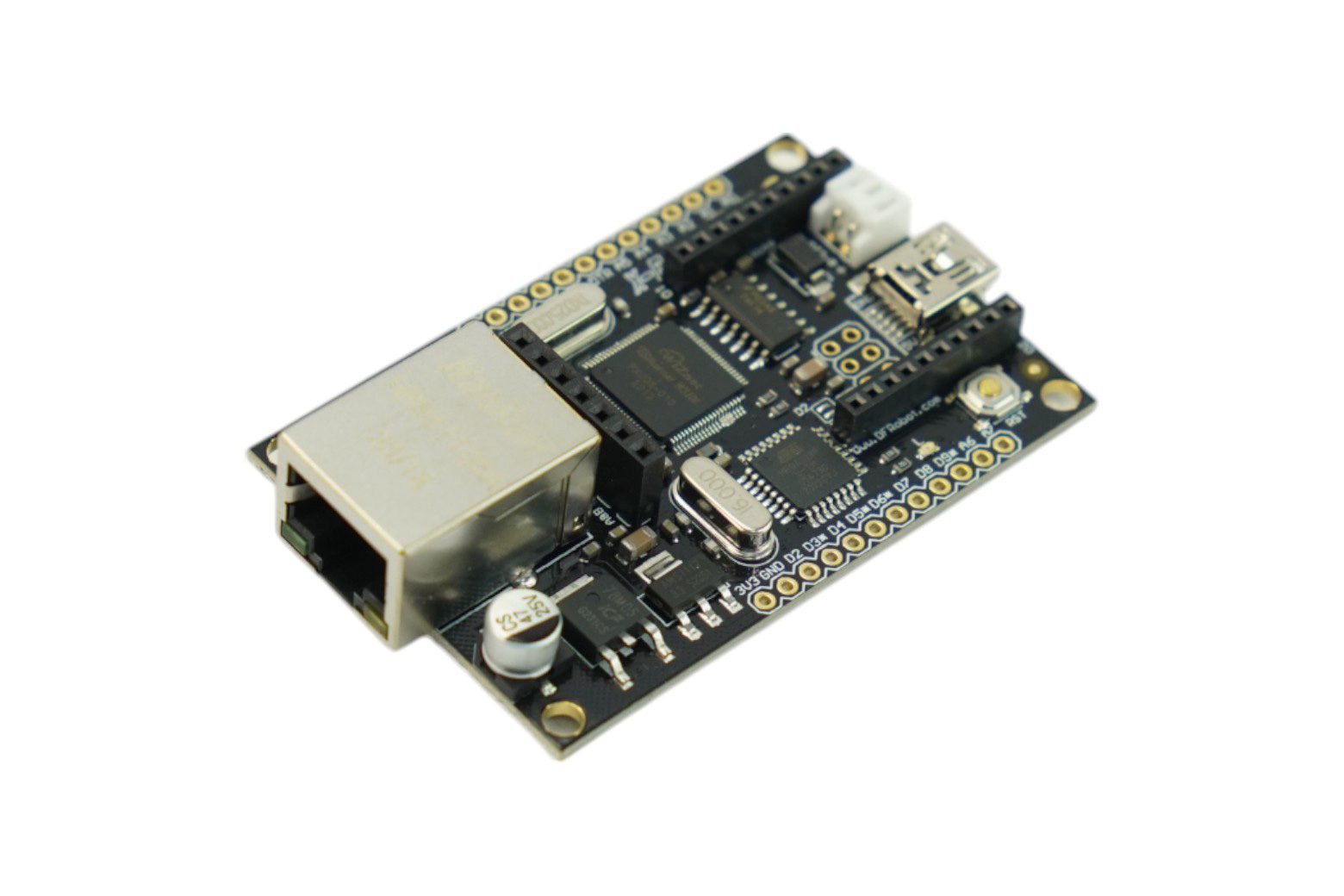

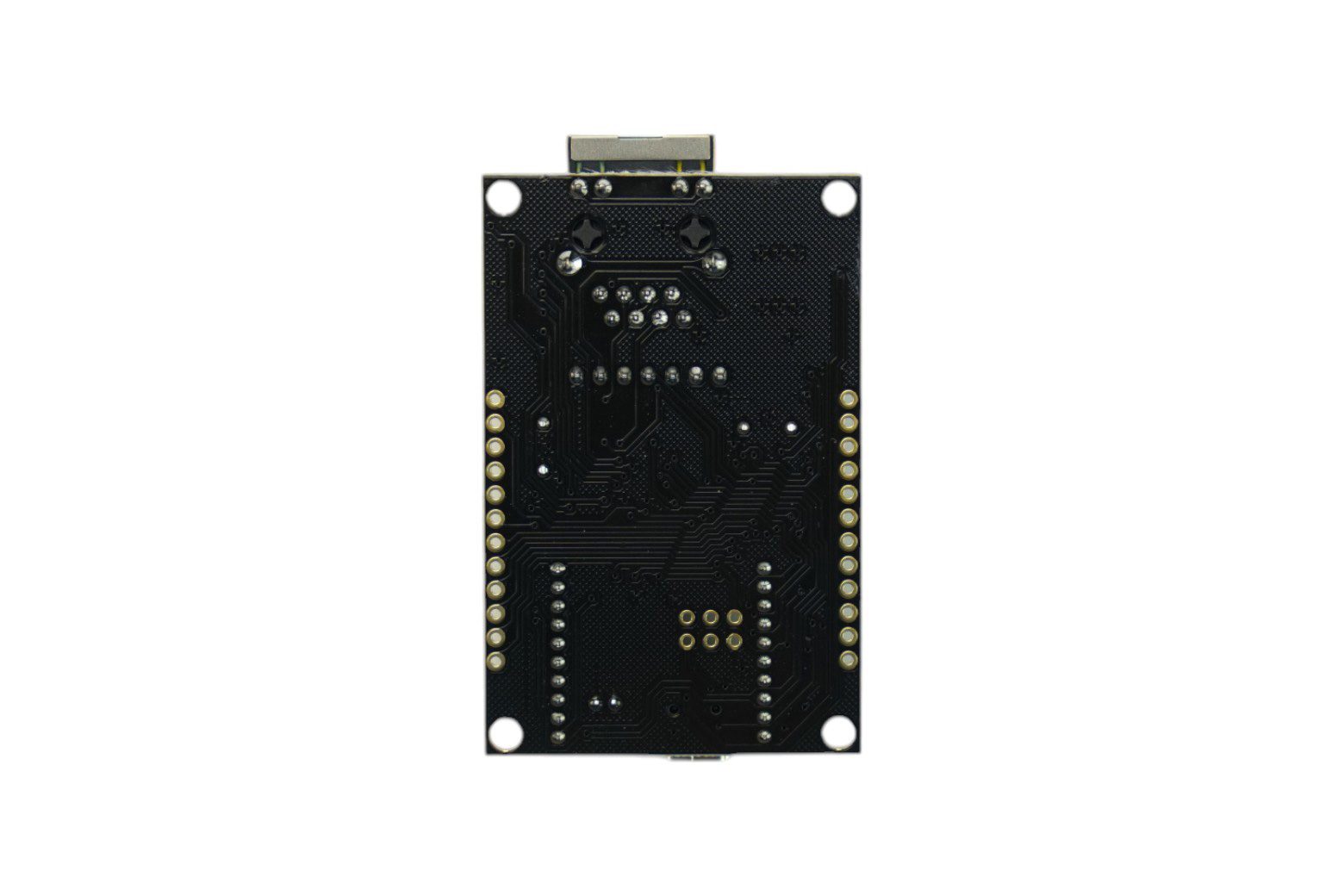

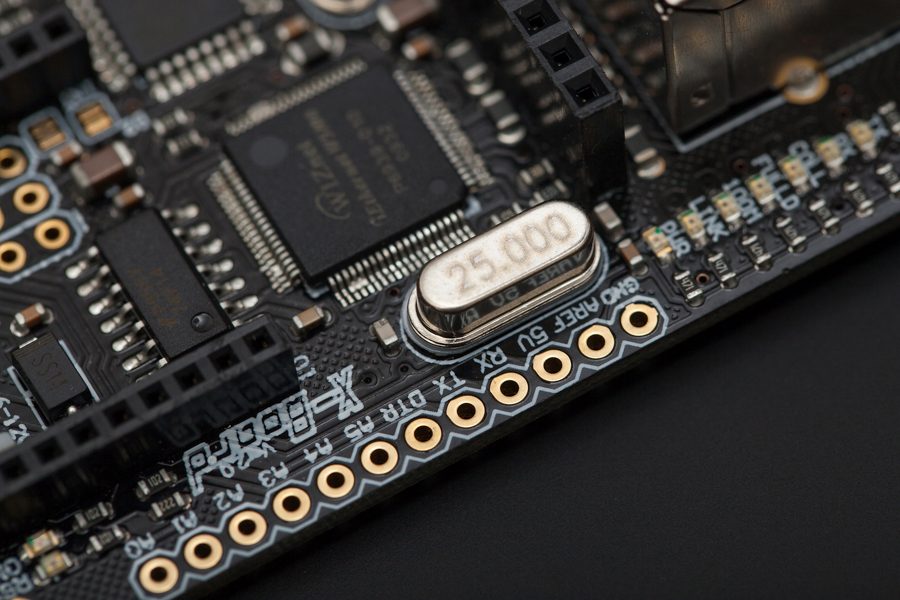

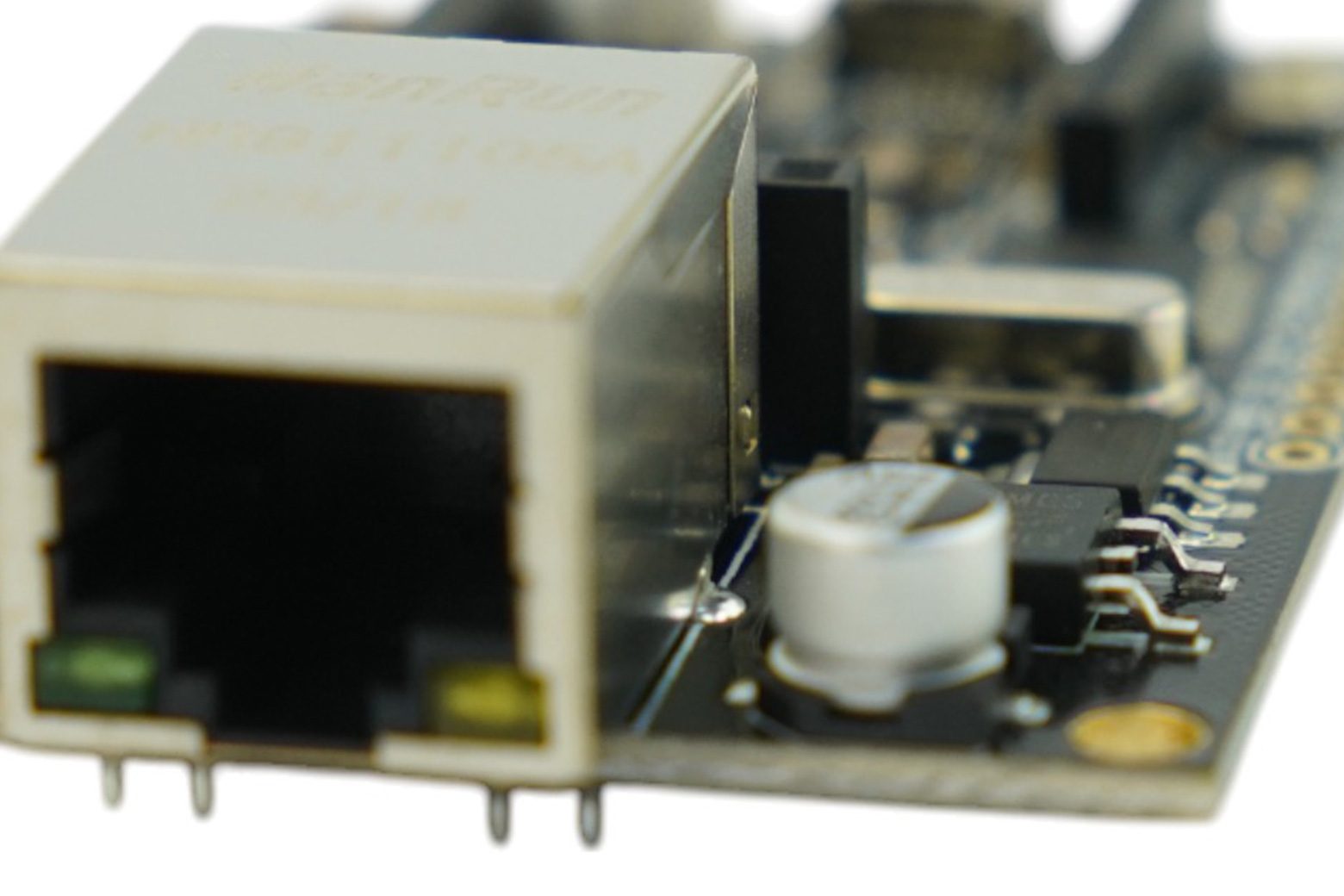

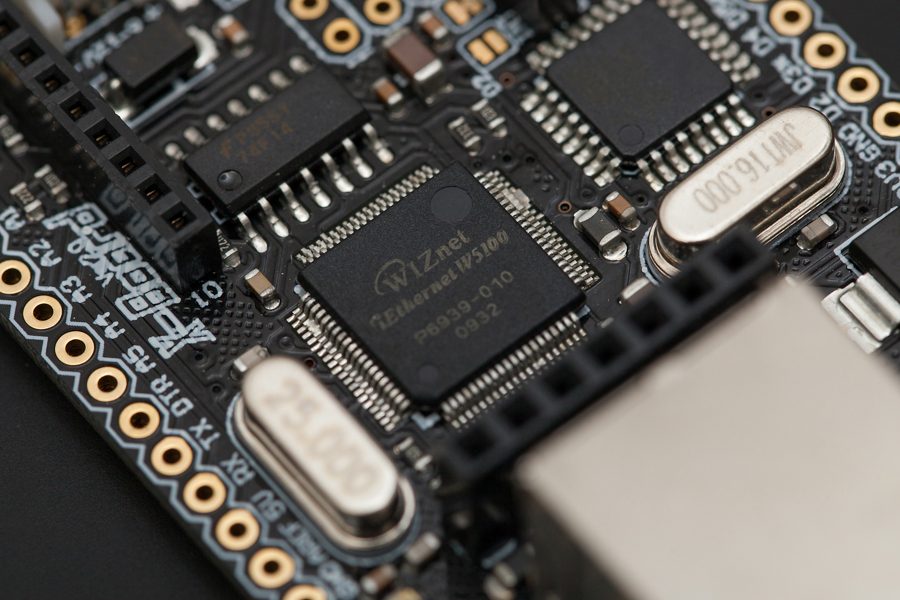

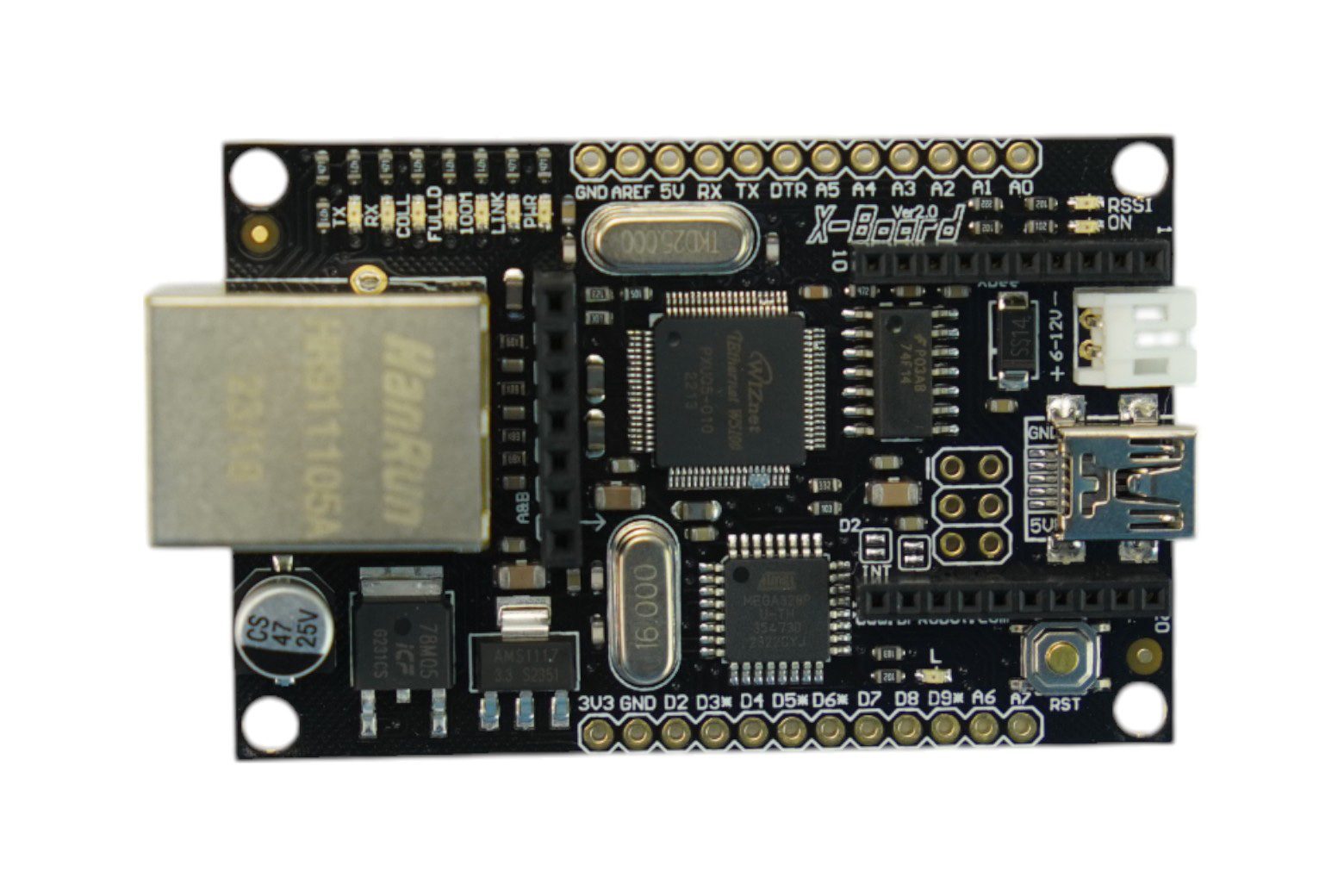

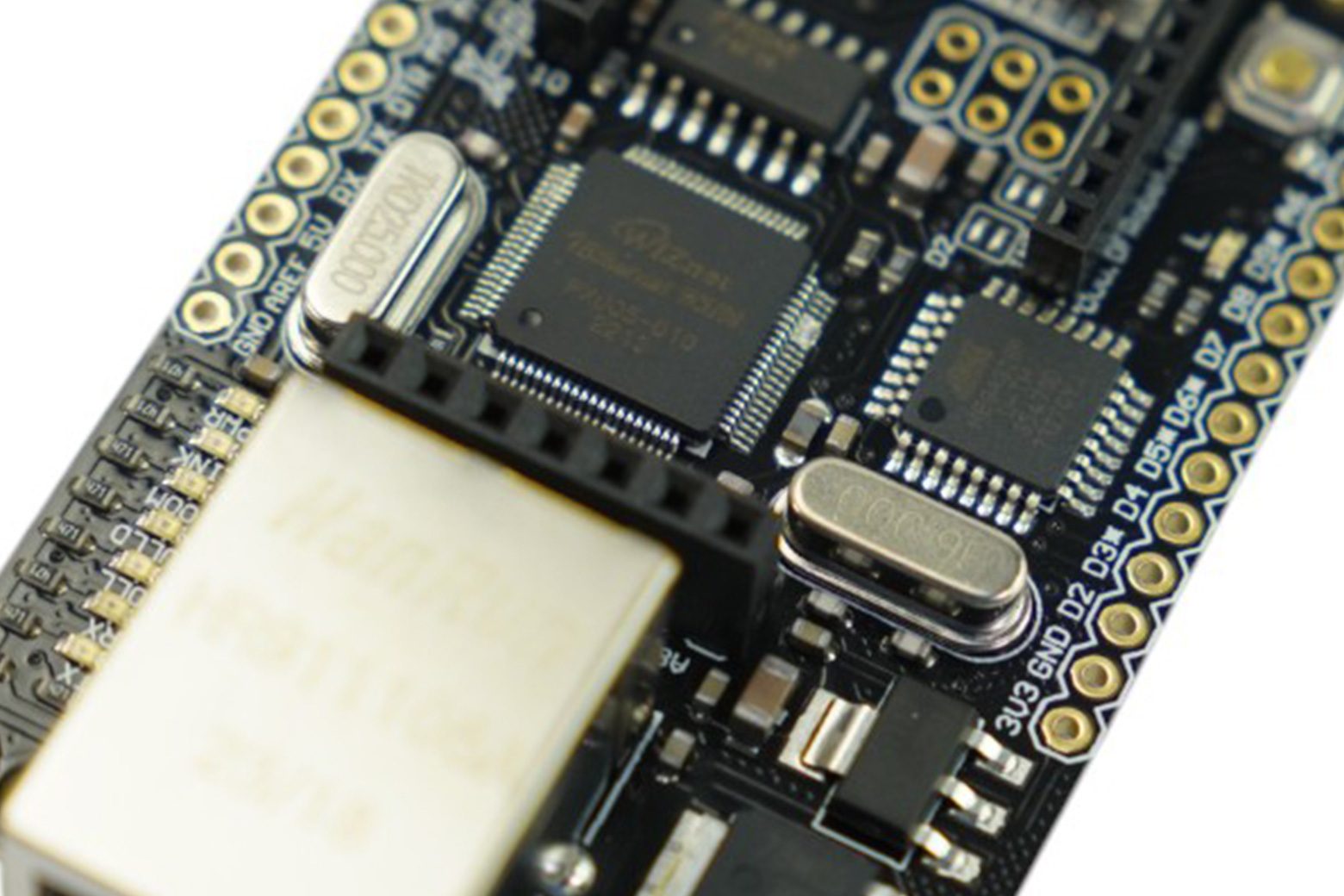

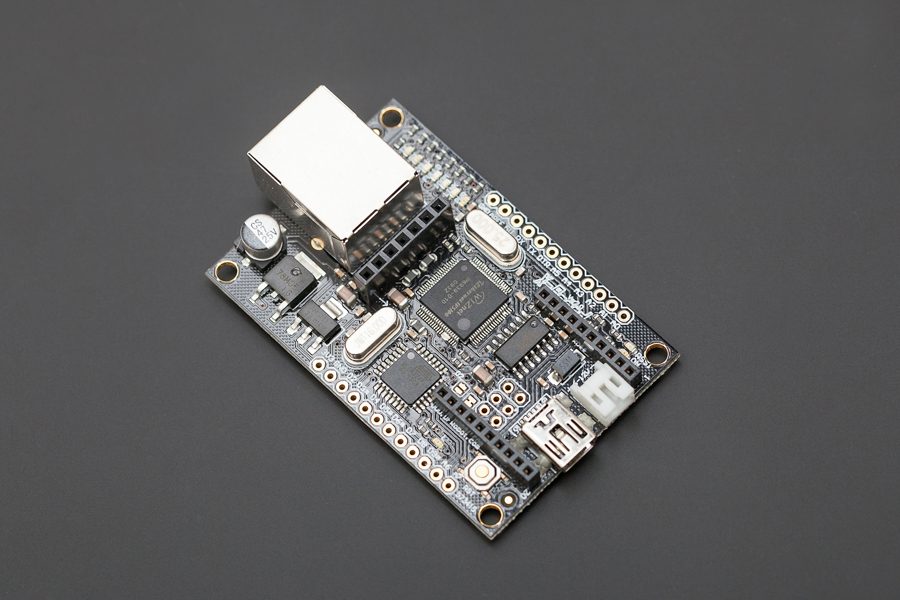

Nota introduttiva: il tempo di consegna di questo prodotto è sconosciuto, vi preghiamo di contattarci per confermare la data di consegna prima di effettuare l’ordine. Ci dispiace per l’inconvenienza. Contattaci Telefono: +86-21-61620183 Fax: +86-21-61620183-26 E-mail: [email protected] Questa è la versione 2.0 di Xboard. Il miglioramento principale è che ora funziona a 5 V, rendendolo compatibile con la maggior parte dei sensori e con il protocollo I2C senza la necessità di un convertitore del livello di tensione. XBoard è un’esclusiva scheda compatibile con Arduino dotata di una porta Ethernet WIZnet, un socket XBee e un ATMega328. Questa scheda aggiungerà il controllo XBee wireless e la connettività Internet ai tuoi progetti. È ottimo per qualsiasi cosa, dalla domotica al controllo dei robot. Le possibilità sono infinite! Dispone di 8 pin I/O analogici e 8 pin digitali, 4 dei quali hanno PWM (indicati da un asterisco). È compatibile con tutti i moduli XBee e viene fornito anche con una presa integrata per il modulo RF APC220 o il modulo DF-Bluetooth. L’XBoard può essere programmato tramite un programmatore FTDI o tramite l’intestazione ICSP. L’alimentazione viene fornita tramite un connettore Mini USB. È possibile configurare un server Web attraverso il quale è possibile comunicare con schede Arduino remote e i loro compatibili utilizzando radio XBee, Bluetooth o moduli APC. Queste informazioni possono essere pubblicate su un sito web, Twitter o altri servizi. Specifica MCU: Atmega328P versione a bassa tensione (16 Mhz) Ethernet: bootloader WIZ5100 Arduino Uno Tensione di alimentazione: 5~12 V Tensione di uscita: 5 V/3,3 V IO digitale: 8 Ingresso analogico: 8 Rispettoso dell’ambiente: conformità RoHS LED informativo PWR: indica che la scheda e lo schermo sono alimentati LINK: indica la presenza di un collegamento di rete e lampeggia quando lo schermo trasmette o riceve dati FULLD: indica che la connessione di rete è full-duplex 100M: indica la presenza di una connessione di rete a 100 Mb/s (invece di 10 Mb/s) RX: lampeggia quando lo scudo riceve dati TX: lampeggia quando lo scudo invia dati COLL: lampeggia quando vengono rilevate collisioni di rete Parti opzionali XBee 2mW Wire Antenna – Series 2(ZB) (TEL0020) Bluno bee – Supporta la programmazione wireless (TEL0073) Comunicazione radio APC220 Modulo (TEL0005) Nota: utilizzando Xbee S2, la x-board avrà la capacità di stabilire una rete wireless in grado di controllare fino a 255 punti finali. Altri moduli wireless supportano solo la comunicazione punto a punto. Programmatore Adattatore luce seriale USB (DFR0164) Cavi Cavo mini USB (FIT0057) Cavo Ethernet CAT 5 (FIT0116) Lista di spedizione X-Board V2 x1 Documenti Schemi Tutorial V1 (apertura porta remota tramite telefono cellulare) Wiki Dimensioni e layout Applicazione iOS Scarica l’app Xhouse Codice di esempio e librerie Xhouse Progetti Progetto 1. Utilizzo della Xboard compatibile con Arduino per controllare un relè In questo progetto troverai come utilizzare XBoard con XBee insieme con DFRduino UNO R3 per controllare alcuni oggetti sulla tua rete locale. Hardware necessario: 1 DFRduino UNO R3 1 Xboard 1 programmatore FTDI 1 relè 1 cavo CAT5 1 coppia di moduli xbee 1 computer 1 cavo di collegamento router Internet Progetto 2. Dati X-Board V2 e Pachube su LCD Questo progetto legge i dati di feed su Pachube e mostra i dati su un LCD. Il progetto è abbastanza semplice. È stato utilizzato il seguente hardware: – DFRobot X-Board v2 (DFR0162) – DFRobot FTDI Basic Breakout (DFR0065) per caricare il codice schizzo su X-Board – Display LCD2004 – Adattatore di alimentazione USB DFRobot (FIT0197) – Cavo USB per l’alimentazione – Cavo Ethernet per collegarlo al router/internet Progetto 3. DFRobot AutoEco System si prende cura del tuo giardino Seguendo questo progetto ti aiuterà coltivare un orto e automatizzare alcuni altri processi nella nostra casa lungo il percorso. Elenco dell’hardware di base per configurare un sistema AutoEco: 1. Romeo 2. X-Board 3. Sensore di luce 4 . Sensore di gas 5 . Sensore di movimento 6. Sensore di temperatura e umidità 7. Progetto del sensore di temperatura impermeabile 4. Realizza un allarme antifurto X-Board
