Xia mi Scheda di espansione multifunzionale per BBC micro:bit V2

Scheda di Espansione Multifunzione Xia_mi per micro:bit V2

Nota: la scheda di espansione multifunzione Xia_mi è compatibile solo con
micro:bit V2 e non con la scheda micro:bit V1.

Cerchi più hardware con cui divertirti usando il tuo nuovo micro:bit?
Questa scheda di espansione multifunzionale, basata su micro:bit V2, è progettata per
l’apprendimento della programmazione attraverso attività pratiche e progetti STEAM.

Con dimensioni compatte di 57 × 87 mm e un layout altamente integrato, la scheda offre
oltre 10 moduli funzionali integrati, tra cui sensori, driver motore a 4 vie, luci LED, schermo
OLED e alimentazione esterna. Permette agli studenti non solo di imparare le funzioni base della micro:bit,
ma anche di passare a livelli più avanzati come il controllo di auto robotiche o robot con
ruote Mecanum.

Nonostante l’elevato livello di integrazione, il kit mantiene un prezzo contenuto, rendendolo
accessibile e perfetto per esplorare tantissime funzionalità aggiuntive.

Panoramica della Scheda

La panoramica dettagliata della scheda mostra tutti i moduli integrati e le interfacce disponibili.

Tutorial: MakeCode

• Accedi a MakeCode: https://makecode.microbit.org/
• Crea un nuovo progetto e assegna un nome.
• Carica la libreria della scheda Xia_mi:
  Vai su Impostazioni → Estensioni e incolla il link:
  https://github.com/DFRobot/pxt-DFRobot_xia_mi_Board

Esercitazioni incluse

1. Accendere un LED RGB
2. Realizzare un semaforo
3. Rilevare temperatura e umidità ambientale
4. Controllare un servo tramite un sensore di rotazione angolare
5. Controllo relè tramite sensore IR
6. Allarme incendio
7. Misurazione distanza con sensore ultrasonico SR04
8. Azionamento motore a 4 vie

Caratteristiche

• Struttura altamente integrata con oltre 10 moduli incorporati
• Ideale per insegnamento e competizioni con robot a ruote Mecanum
• Conveniente e adatto ad ogni studente

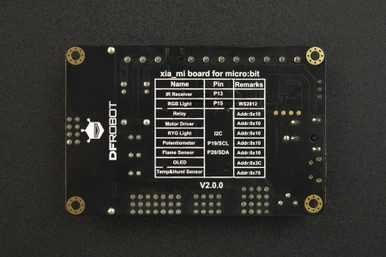

Specifiche Tecniche

• Tensione operativa: 5 V (USB)
• Alimentazione esterna: 5 V ~ 12 V (controllata da interruttore)
• Ricevitore IR: P13 ×1

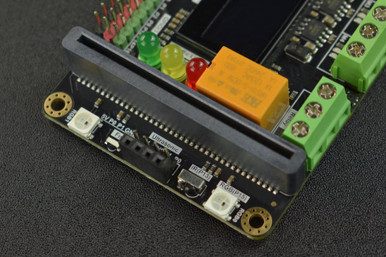

• LED RGB WS2812: P15 ×2 (RGB0, RGB1)
• Modulo relè: I2C ×1 (con indicatore di stato)
• Sensore di fiamma IR: I2C ×1
• Sensore temperatura/umidità: I2C ×1

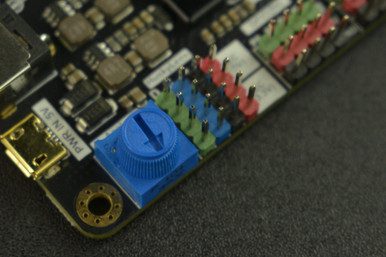

• Sensore angolo di rotazione: I2C ×1

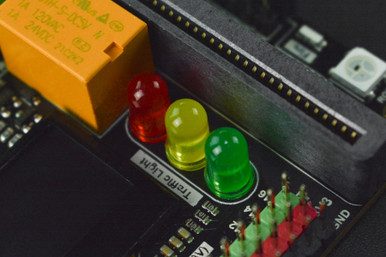

• Modulo semaforo RGB: I2C ×1

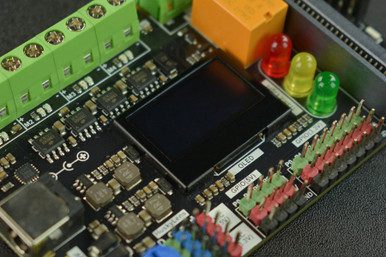

• Display OLED 128×64: I2C ×1 (con protezione in metallo nero)
• Driver motore: I2C ×4 (con indicatori di rotazione avanti/indietro)
• GPIO 5 V: P0, P1, P2, P8
• GPIO 3,3 V: P0, P1, P2, P8, P12, P14, P16
• Porte I2C esterne: 2 × (3,3 V)
• Porta HuskyLens: 5 V I2C ×1 (potenza elevata)
• Porta sensore ultrasuoni SR04: 5 V (P0, P1, GND)
• Porta sensore ultrasuoni URM10: 5 V (P0, P1, GND)

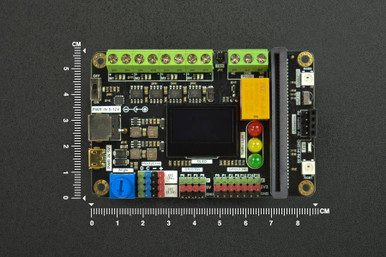

• Dimensioni: 57 × 87 mm (2,24 × 3,43 pollici)

Documentazione

• Wiki del prodotto
• Piattaforma MakeCode
• Repository GitHub

Contenuto della confezione

• Scheda Xia_mi per micro:bit ×1
