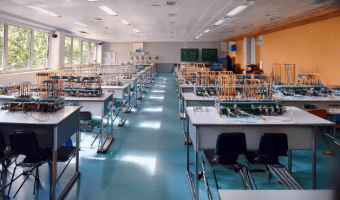

Laboratorio completo per la didattica dell’elettrotecnica con postazioni individuali dotate di pannelli componibili per circuiti AC/DC, strumenti di misura TRMS, trasformatori, motori asincroni e inverter. Include software per simulazione circuitale, dispositivi modulari e cablaggio reale su quadri elettrici. Progettato per lo sviluppo di competenze pratiche in impianti, distribuzione e conversione dell’energia elettrica.

cod. MePA: ABX-TECELT25

Informazioni sulla Soluzione

Obiettivi

1. Progettare e realizzare circuiti elettrici in AC e DC

Gli studenti apprendono i principi dell’elettrotecnica realizzando circuiti resistivi, RLC, trifase e monofase su pannelli didattici. Le postazioni permettono il montaggio e la connessione modulare di componenti elettrici secondo schemi funzionali e norme tecniche.

2. Utilizzare strumenti per la misura elettrica professionale

Ogni studente lavora con multimetri TRMS, wattmetri, oscilloscopi, amperometri e voltmetri da quadro. L’attività pratica include misurazioni di tensione, corrente, potenza, impedenza e fattore di potenza in diverse configurazioni di carico.

3. Simulare circuiti e analizzare forme d’onda con software dedicati

Le postazioni PC includono software di simulazione come PSIM, Multisim ed EWB, consentendo l’analisi virtuale di circuiti e il confronto con i risultati reali, a supporto del metodo sperimentale.

4. Cablare in sicurezza quadri e circuiti con dispositivi reali

Le esercitazioni guidate includono il montaggio di quadri con interruttori, relè, temporizzatori, motori e inverter. Gli studenti apprendono l’uso corretto di utensili, DPI e procedure per il lavoro in tensione, secondo le normative CEI e sicurezza elettrica.

Finalità Didattiche

1. Acquisire competenze operative nella realizzazione di impianti

Il laboratorio sviluppa la capacità di installare e verificare circuiti elettrici in bassa tensione, comprendendo la funzione e l’interconnessione dei dispositivi elettrici modulari nei quadri di distribuzione.

2. Interpretare schemi elettrici e normative tecniche

Gli allievi imparano a leggere ed elaborare schemi elettrici industriali, applicando le norme CEI/IEC per il disegno tecnico, la simbologia e l’installazione sicura.

3. Riconoscere e analizzare le grandezze elettriche fondamentali

Attraverso l’uso integrato di strumentazione da banco, il corso consente di osservare e confrontare i comportamenti di circuiti reali e simulati, favorendo l’apprendimento analitico e sperimentale.

4. Operare nel rispetto delle condizioni di sicurezza

Tutte le attività sono progettate per introdurre al corretto uso dei DPI, alle pratiche per il lavoro in sicurezza, all’impiego di tappeti isolanti e dispositivi di protezione individuale per attività su sistemi in tensione.
