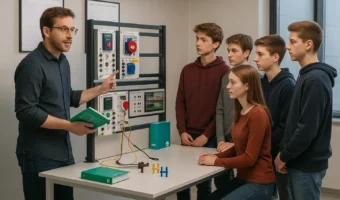

Laboratorio di Elettronica : Analizzatore della qualità dell’energia

Obiettivi di apprendimento

Il laboratorio consente agli studenti di acquisire competenze teorico-pratiche avanzate nel campo della misurazione dell’energia elettrica e della qualità dell’alimentazione. Tra gli obiettivi:

• Misura della potenza attiva, reattiva e apparente su diversi tipi di carico (es. lampade).
• Analisi delle armoniche e carichi trifase tramite diagrammi vettoriali e spettro armonico.
• Calcolo e interpretazione del fattore di potenza (λ) e cos φ.
• Misura delle grandezze elettriche nei motori e in dispositivi elettrici.
• Utilizzo dei contatori di energia per la valutazione dei consumi.
• Rappresentazione grafica del sistema trifase e dei carichi sbilanciati.

Obiettivi del laboratorio

Il laboratorio “Tecnologia di misurazione dell’energia” si propone di:

• Fornire esperienza diretta con analizzatori di rete trifase per misurazioni professionali in CA monofase e trifase.
• Consentire il rilevamento di grandezze fondamentali: tensione, corrente, potenza, frequenza, angolo di fase, cos φ.
• Analizzare la qualità dell’energia elettrica: THD, sfasamenti, distorsioni, transitori, squilibri di rete.
• Studiare il comportamento di carichi reali come LED, alogene, lampade a risparmio energetico.
• Utilizzare strumenti avanzati dotati di web server, TCP/IP, funzioni da oscilloscopio e interfacce digitali.

Finalità didattiche

Il percorso formativo permette di:

• Apprendere i fondamenti della metrologia elettrica, sia in modalità TRMS che grafica.
• Interpretare e documentare dati elettrici reali tramite software professionali e strumenti certificati.
• Analizzare l’impatto delle armoniche sull’efficienza e la sicurezza degli impianti.
• Collegare teoria e pratica con misure su carichi reali in ambienti simulati civili e industriali.
• Sviluppare consapevolezza tecnica sulla qualità dell’alimentazione elettrica in conformità alle normative europee.
• Promuovere autonomia diagnostica e analisi critica per la manutenzione e l’efficienza energetica.

Conclusione

Il laboratorio “Tecnologia di misurazione dell’energia” offre una formazione concreta su come misurare, analizzare e interpretare i fenomeni elettrici legati alla qualità e all’efficienza della rete.

Gli studenti, utilizzando strumentazione evoluta, imparano a diagnosticare squilibri, armoniche e consumi, sviluppando una preparazione tecnico-professionale completa.

Questo ambiente didattico rappresenta il ponte tra teoria e realtà impiantistica, contribuendo alla formazione di tecnici preparati ad affrontare le sfide della manutenzione, dell’efficienza e della sicurezza negli impianti elettrici moderni.

La soluzione promuove inclusione, apprendimento collaborativo e uso di metodologie didattiche innovative.
