Laboratorio di Elettronica : Trasformatori

Obiettivi di apprendimento

Il laboratorio è orientato a fornire una comprensione approfondita del ruolo e del funzionamento dei trasformatori nei sistemi elettrici industriali. In particolare si intende sviluppare competenze su:

• Principi costruttivi e comportamento operativo dei trasformatori elettrici.
• Tipologie di carico e loro influenza sul rendimento e la stabilità del trasformatore.
• Caratteristiche di protezione contro sovraccarichi e cortocircuiti.
• Funzionamento e applicazioni di trasformatori monofase, trifase e autotrasformatori.
• Comprensione dei sistemi a corrente trifase, delle connessioni (stella, triangolo) e dei gruppi vettoriali.
• Efficienza, compensazione della potenza reattiva e analisi delle perdite di rete.

Obiettivi del laboratorio

Il laboratorio mira a integrare teoria e pratica, offrendo un’esperienza diretta su trasformatori reali e strumenti di misura avanzati. Gli studenti potranno:

• Analizzare il comportamento dei trasformatori trifase in condizioni di carico, squilibrio e guasto.
• Configurare collegamenti stella, triangolo e autotrasformatore, osservando gli effetti su tensioni, correnti e potenza.
• Utilizzare strumenti di misura professionali per monitorare qualità dell’energia (THD, fattori di potenza, armoniche).
• Simulare condizioni reali di rete, misurando il comportamento sotto carichi resistivi, induttivi e capacitivi.
• Integrare dati di misura analogici e digitali su PC tramite software dedicato per l’analisi in tempo reale.

Finalità didattiche

Il percorso formativo consente allo studente di:

• Acquisire competenze complete nella tecnologia dei trasformatori e nella distribuzione elettrica trifase.
• Comprendere l’importanza dei trasformatori nella riduzione delle perdite nei sistemi ad alta tensione.
• Applicare tecniche di diagnosi e misura dell’efficienza elettrica con strumentazione moderna e interfacce digitali.
• Favorire l’apprendimento attivo tramite esperienze pratiche, simulazioni realistiche e interpretazione dei dati.
• Esplorare il concetto di qualità della rete attraverso l’analisi delle armoniche, dello squilibrio e della potenza apparente.

Conclusione

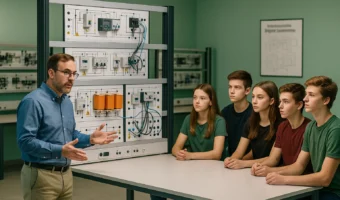

Il laboratorio “Trasformatore Trifase con analizzatore di rete” rappresenta un ambiente didattico professionale e completo, progettato per formare studenti e tecnici sull’utilizzo dei trasformatori in ambito civile e industriale.
Grazie alla possibilità di lavorare con carichi reali, misurare fenomeni elettrici complessi e visualizzare i dati su PC in tempo reale, gli allievi potranno consolidare le conoscenze teoriche e sviluppare competenze operative e analitiche.

Questa proposta si configura come un modello educativo di riferimento per la formazione tecnica moderna, promuovendo inclusione, pari opportunità e apprendimento collaborativo attraverso l’impiego di metodologie innovative.
