Ingegneria Elettrica – Misure di sicurezza

Obiettivi

1. Comprendere la struttura e i rischi dei sistemi elettrici

Gli studenti analizzano l’architettura dei sistemi di alimentazione, identificando i rischi da sovraccarico, cortocircuito e sovratensione, e valutando le misure di protezione più idonee nei diversi scenari.

2. Valutare le misure di protezione nei vari sistemi di rete

Il laboratorio permette di confrontare le soluzioni di protezione secondo le configurazioni TN-C, TN-S, TT e IT, seguendo le norme DIN VDE 0100 e sperimentando direttamente i risultati delle configurazioni reali.

3. Analizzare gli effetti della corrente sul corpo umano

Viene trattato l’effetto fisiologico della corrente, con riferimento al fattore di corrente cardiaca, alle tensioni di contatto e di guasto, e alle misure salvavita da adottare in caso di incidente elettrico.

4. Misurare e testare la sicurezza elettrica

Gli studenti eseguono test reali su impianti simulati per verificare l’efficacia di interruttori differenziali, fusibili, separazione elettrica e sistemi SELV/PELV, usando strumenti digitali e multimetri professionali.

Finalità Didattiche

1. Sviluppare consapevolezza sui rischi elettrici

Attraverso il pacchetto formativo, gli studenti imparano a riconoscere le criticità negli impianti elettrici e a progettare soluzioni conformi alle normative di sicurezza vigenti.

2. Acquisire abilità tecniche e normative

Il laboratorio permette di applicare le direttive VDE nella pratica, comprendendo la logica dei sistemi di protezione, il dimensionamento dei componenti e la verifica delle installazioni.

3. Operare in sicurezza negli impianti

Grazie alle simulazioni in bassa tensione, gli studenti possono sperimentare interventi di misura e manutenzione senza rischio, rispettando le regole di sicurezza professionale.

4. Documentare e analizzare risultati sperimentali

I manuali includono tabelle di misura, schemi di rete e dati di prova che consentono di documentare le esperienze laboratoriali e valutarne l’efficacia in termini didattici e tecnici.

Funzioni di Simulazione

Sistema di misura integrato e simulazione realistica

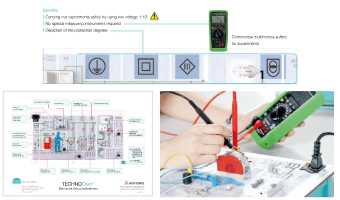

La stazione include simulazioni di connessioni TN, TT e IT, misure con RCD da 30 mA, trasformatori di isolamento, prove su guasti e dispersioni di terra, e indicatori LED per il superamento della tensione di contatto.

Analisi della tensione di passo e dispersione

Il pannello sperimentale consente la simulazione di tensioni di passo e gradini di tensione, fornendo una comprensione pratica delle condizioni di rischio e delle tecniche di mitigazione come il legame equipotenziale.
