Alimentatore per tubo di Braun

Funzione e applicazioni

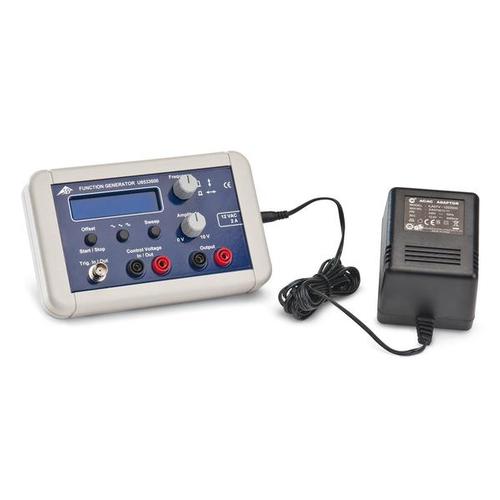

Generatore di funzioni spazzabile esternamente con amplificatore di potenza per l’uso in esperimenti per studenti e tirocini per eseguire diversi esperimenti sulla teoria delle vibrazioni, corrente alternata e induzione. Con display digitale illuminato per frequenza, forma del segnale, offset e altri parametri. L’uscita è a prova di cortocircuito e protetta contro tensioni indotte e scariche a scintilla; per esempio. con bobine collegate e scollegamento involontario del cavo sperimentale sotto carico. Nella modalità di scansione interna, vengono emessi un impulso di trigger per passaggio e una tensione proporzionale alla frequenza. Con piedini pieghevoli. Incluso alimentatore a spina. Trasformatore di sicurezza secondo EN 61558-2-6. Separazione sicura tra rete di alimentazione e circuiti di uscita.

Dotazione e dati tecnici

• Segnali: Gamma di frequenza: da 0,001 Hz a 100 kHz Forme d’onda: sinusoidale, quadra, triangolare Offset: da 0 a ± 5 V, regolabile in incrementi di 0,1 V
• Uscita: Ampiezza di uscita: da 0 a 10 V, regolabile in continuo Potenza di uscita: 10 W permanenti Corrente di uscita: 1 A permanente, 2 A max.
• Scansione: Modalità scansione: esterna, interna continua, interna singola Gamma di frequenza: da 1 Hz a 100 kHz rapporto frequenza di arresto/frequenza di avvio: massimo 1000: 1, ad es. Da 2 Hz a un massimo di 2 kHz Intervallo di tempo: da 0,04 s a 1000 s Scansione esterna: avvio mediante impulso di trigger o applicando una tensione di controllo da 0 a 5 V. frequenza di modulazione massima: 200 Hz Scansione interna: avvio e arresto con il pulsante Start/Stop Uscita di un impulso di trigger per corsa e una tensione proporzionale
• Dati generali: Alimentazione: alimentatore a spina 12 VAC, 2 A Dimensioni: 170x105x40 mm³ Altro: piedini pieghevoli
