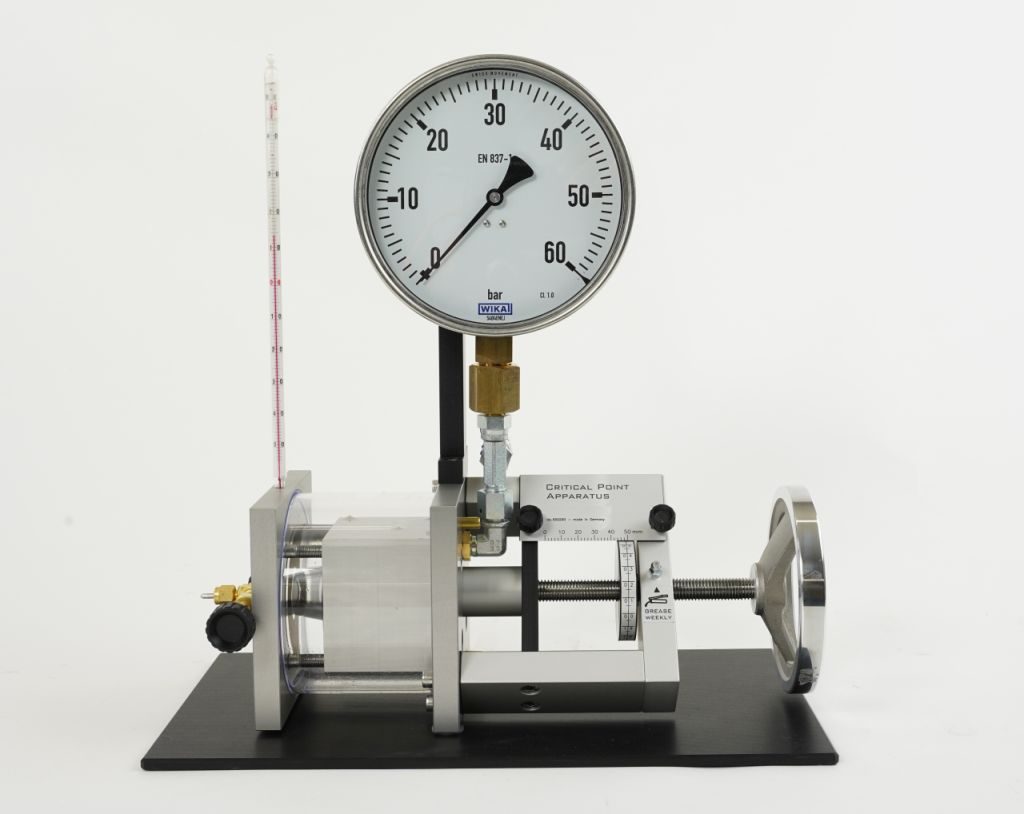

Apparato per punti critici

Funzione e applicazioni

Dispositivo compatto per l’analisi quantitativa dimostrativa di gas reali in funzione di pressione, temperatura e volume.

• Osservazione del passaggio dalla fase gassosa a quella liquida
• Registrazione di isoterme, isocore, isobare, curve di tensione di vapore
• Determinazione dei dati critici e dei coefficienti dell’equazione di stato di Van der Waals

Attrezzature e dati tecnici

• Capillare di misura trasparente, calibrato in volume e a temperatura controllata, in vetro speciale, su camera di pressione in acciaio inossidabile
• Volantino per la generazione della pressione
• Valvola di ingresso con attacco per bombola di pressione
• Valvola di scarico per collegamento pompa a vuoto
• Manometro dimostrativo e cilindro in plastica trasparente con olive di collegamento del tubo per il controllo della temperatura del volume di misura
• Capillare di misurazione: Campo di misura 4 ml resistente alla pressione fino a 7,5 MPa a 60 °C Graduazione 0,05 ml
• Manometro: Campo di misura 0 … 50 bar (0 … 5 MPa) Divisione 0,5 bar
• Intervallo di temperatura 0 … 55 °C
• Dimensioni (mm) 335×340×670

Accessori

Gas adatti:

• Bombola a pressione esafloruro di zolfo (T k = 45 °C, p k = 38 × 10 5 Pa) 41772-21
• Pressione può etano (T k = 32 °C, p k = 49 × 10 5 Pa) 41772-09
• Materiale sostitutivo: capillare di misurazione
