Apparecchio di risonanza con materiale di supporto

Funzione e applicazioni

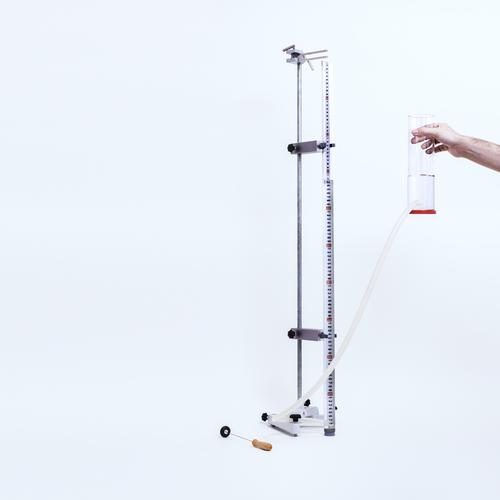

Il tubo a risonanza Quincke (apparecchio di risonanza) viene utilizzato per rilevare fenomeni di interferenza sulle onde sonore stazionarie. Il set di apparecchiature è costituito da un tubo di risonanza con scala mm, parzialmente riempito con acqua e collegato tramite un tubo flessibile con un vaso di espansione. La colonna d’aria sopra l’acqua viene stimolata a vibrare da un diapason (opzionale: altoparlante). Sollevando il vaso di espansione è possibile aumentare il livello dell’acqua nel tubo di risonanza e quindi accorciare la colonna d’aria. L’onda sonora emessa dalla sorgente sonora sopra il tubo aperto unilateralmente si sovrappone all’onda sonora riflessa sulla superficie dell’acqua, provocando interferenze costruttive o distruttive. Le risonanze udibili si verificano quando la lunghezza della colonna d’aria vibrante è pari a multipli dispari di un quarto della lunghezza dell’onda sonora.

Dotazione e dati tecnici

Elenco di consegna:

• 1 tubo di risonanza con scala
• 1 vaso di espansione
• 1 tubo in silicone
• 2 morsetti orizzontali
• 1 diapason normale (440 Hz)
• 1 martello
• Materiale di supporto

Tubo di risonanza:

• altezza: 1 mt
• Diametro: 3 cm
• Scala: 98 cm
• Graduazione: 1 mm

Vaso di espansione:

• Altezza: 24 cm
• Diametro: 7 cm
