C15 – Galleria del vento subsonica controllata da computer

Descrizione

Una galleria del vento compatta da banco, con sezione di lavoro a vista.

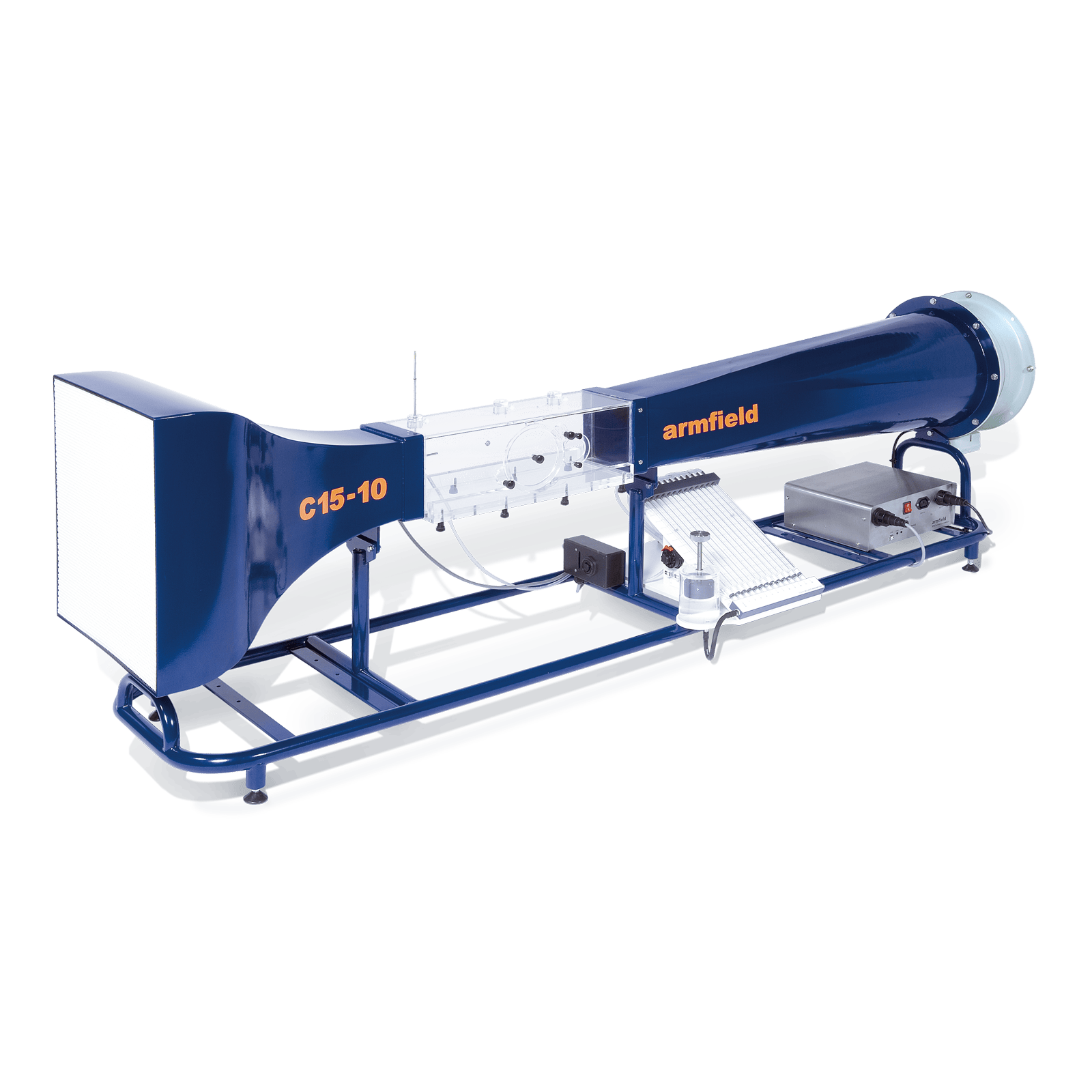

Il C15-10 è una galleria del vento compatta controllata da computer progettata per il funzionamento da banco. L’aria viene aspirata attraverso la sezione di lavoro da un ventilatore a velocità variabile all’estremità di scarico del tunnel che fornisce una velocità dell’aria fino a 34 m/s.

All’ingresso è incorporato un raddrizzatore del flusso a nido d’ape e un rapporto di contrazione 9:4:1 che garantisce un flusso d’aria uniforme attraverso la sezione di lavoro.

La sezione di lavoro è realizzata in acrilico trasparente per fornire una visibilità ottimale dei modelli e nella parete laterale e sul tetto della sezione di lavoro sono inclusi punti di connessione del modello appropriati per garantire facilità d’uso.

La galleria del vento viene fornita di serie con un’interfaccia software approfondita che fornisce il controllo della velocità della ventola e visualizza inoltre parametri importanti come la pressione statica e la velocità dell’aria.

L’Armfield C15-10 può essere fornito opzionalmente con due varianti di banchi manometrici, un manometro per acqua a 13 tubi utilizzato per visualizzare simultaneamente la pressione differenziale o un manometro elettronico a sedici canali che consente l’integrazione diretta nel software in dotazione.

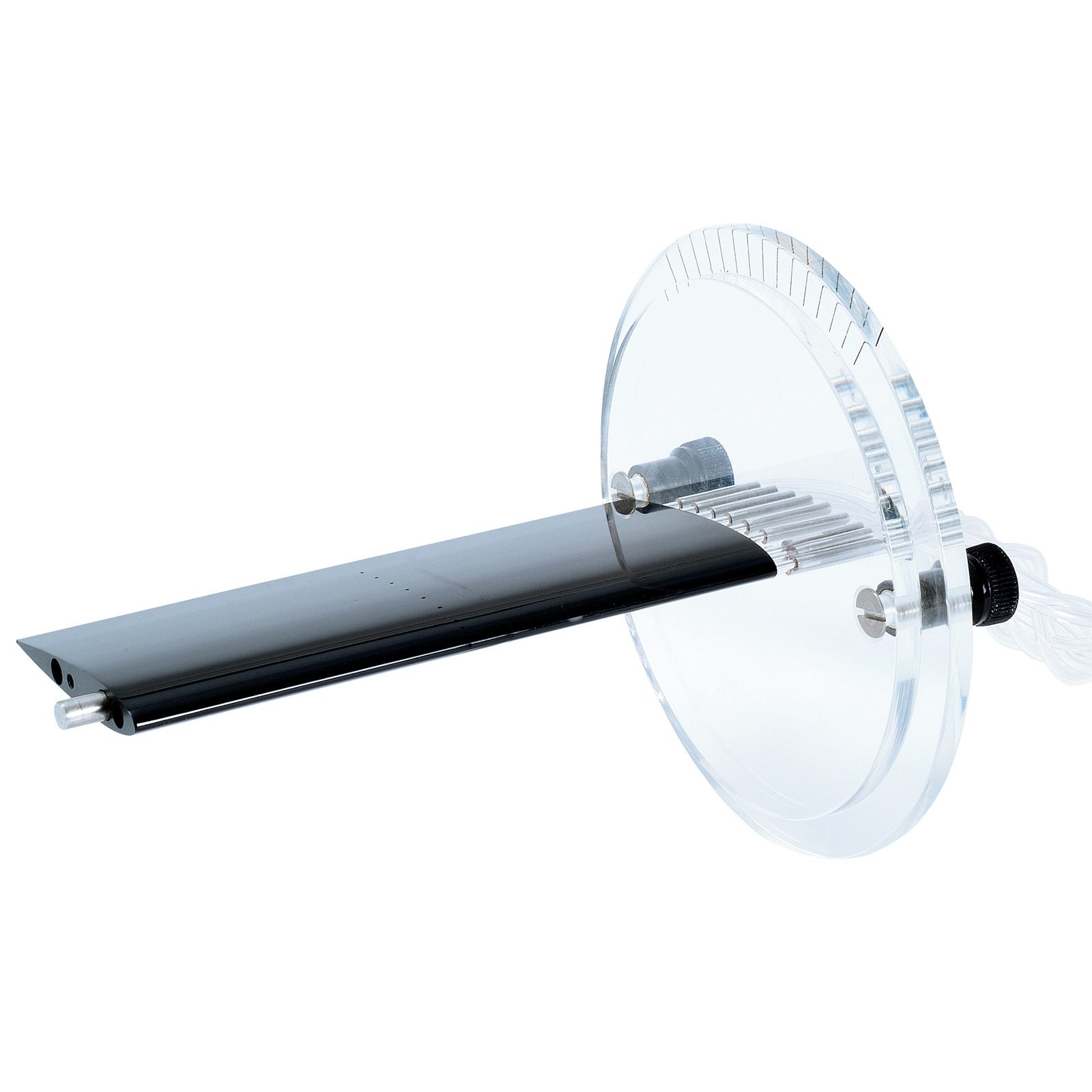

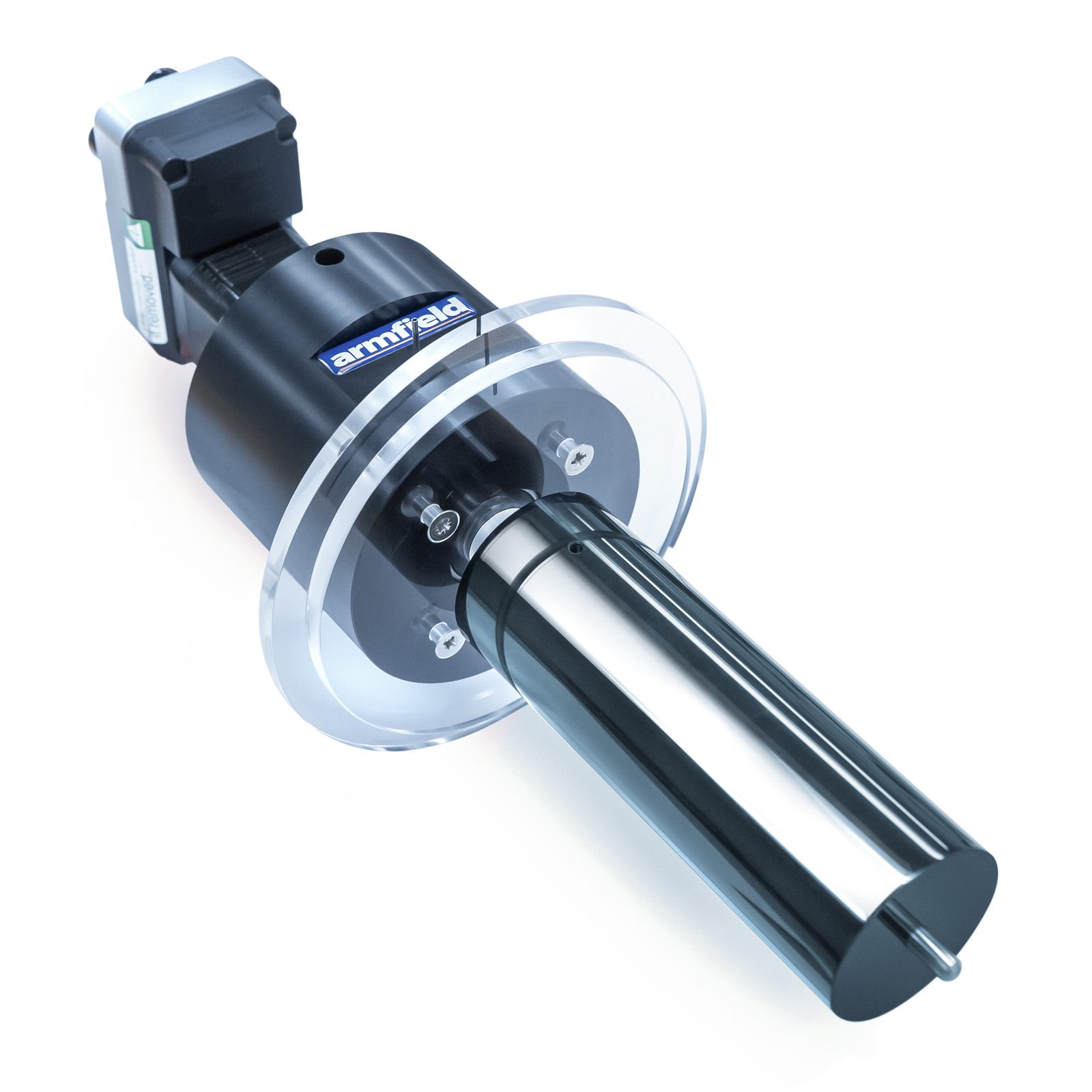

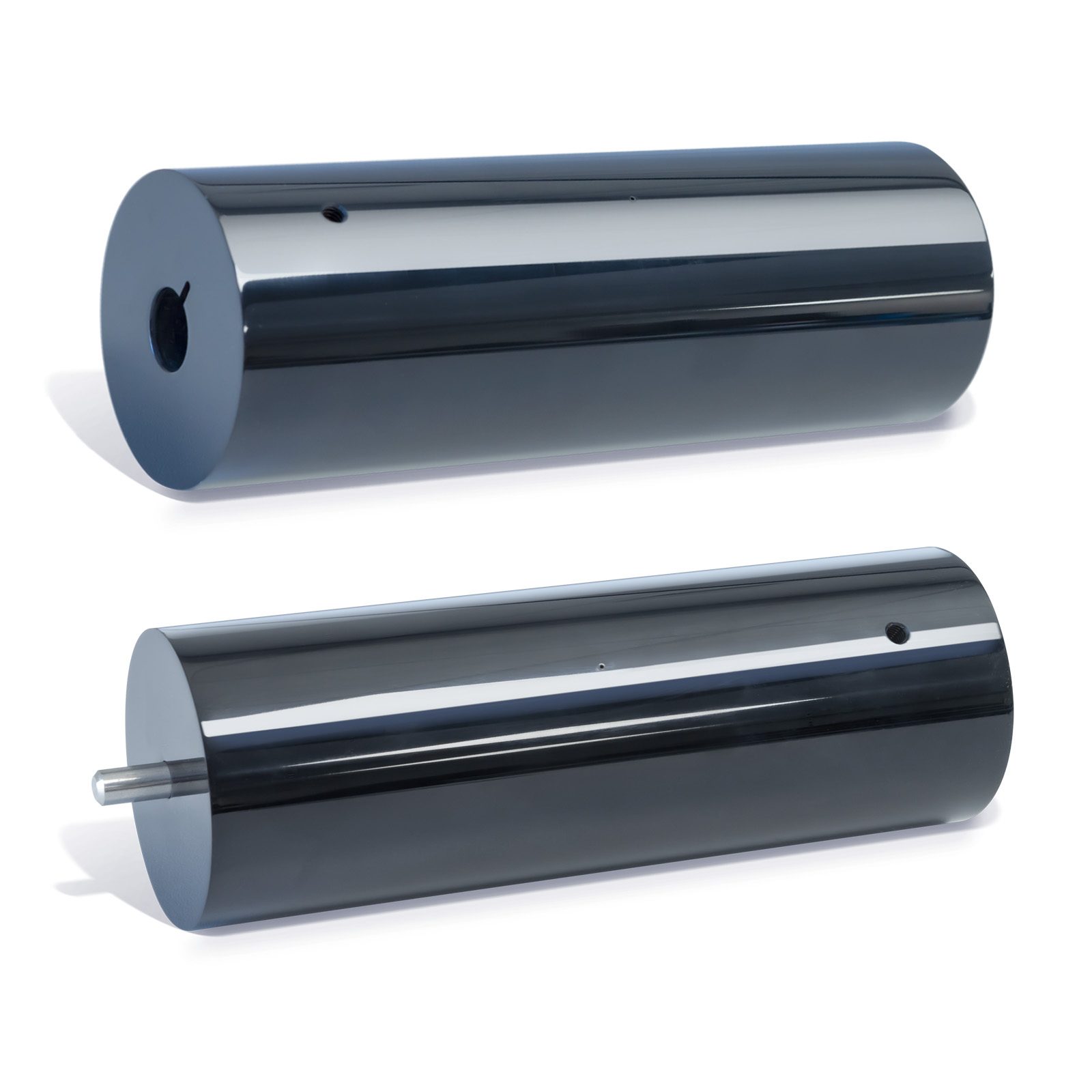

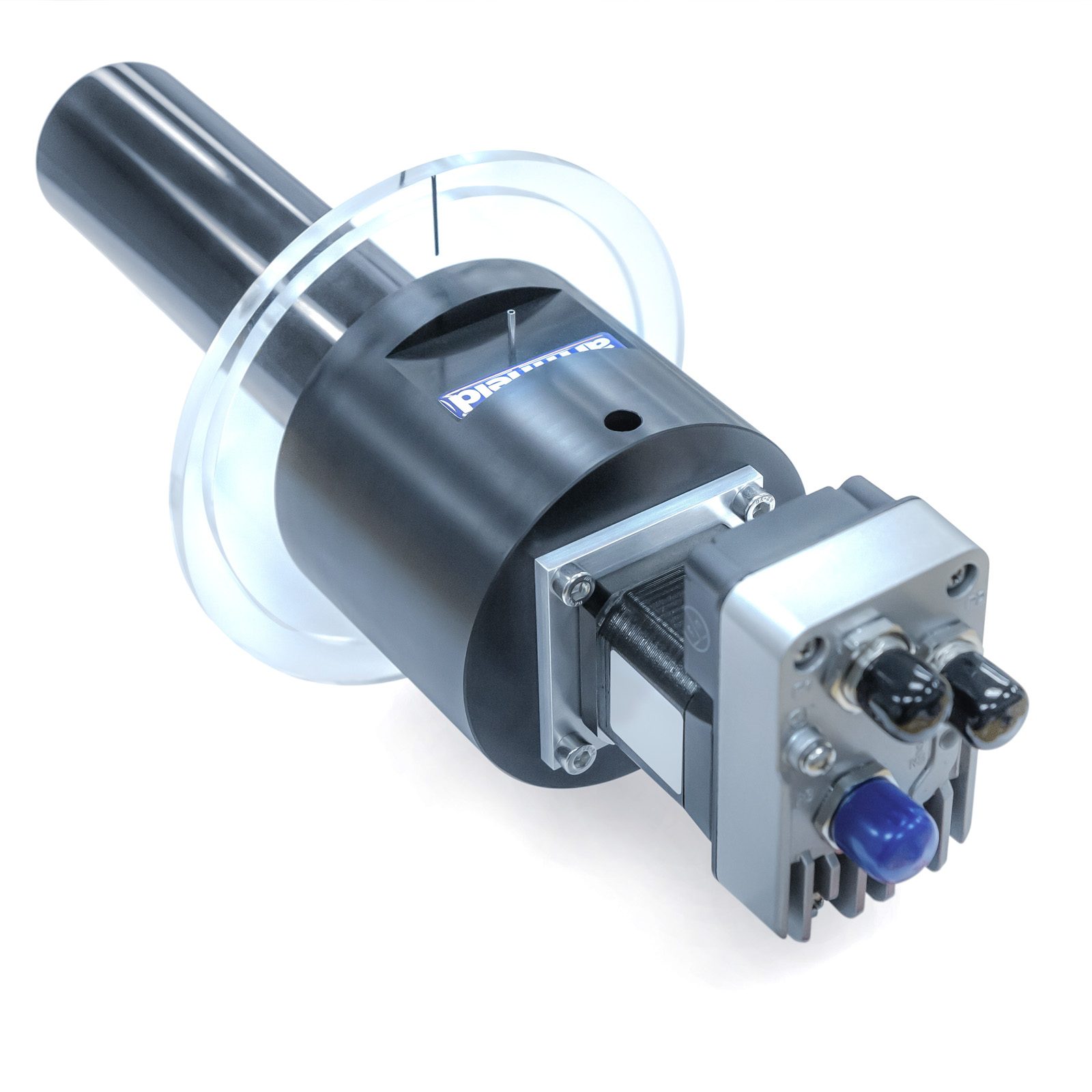

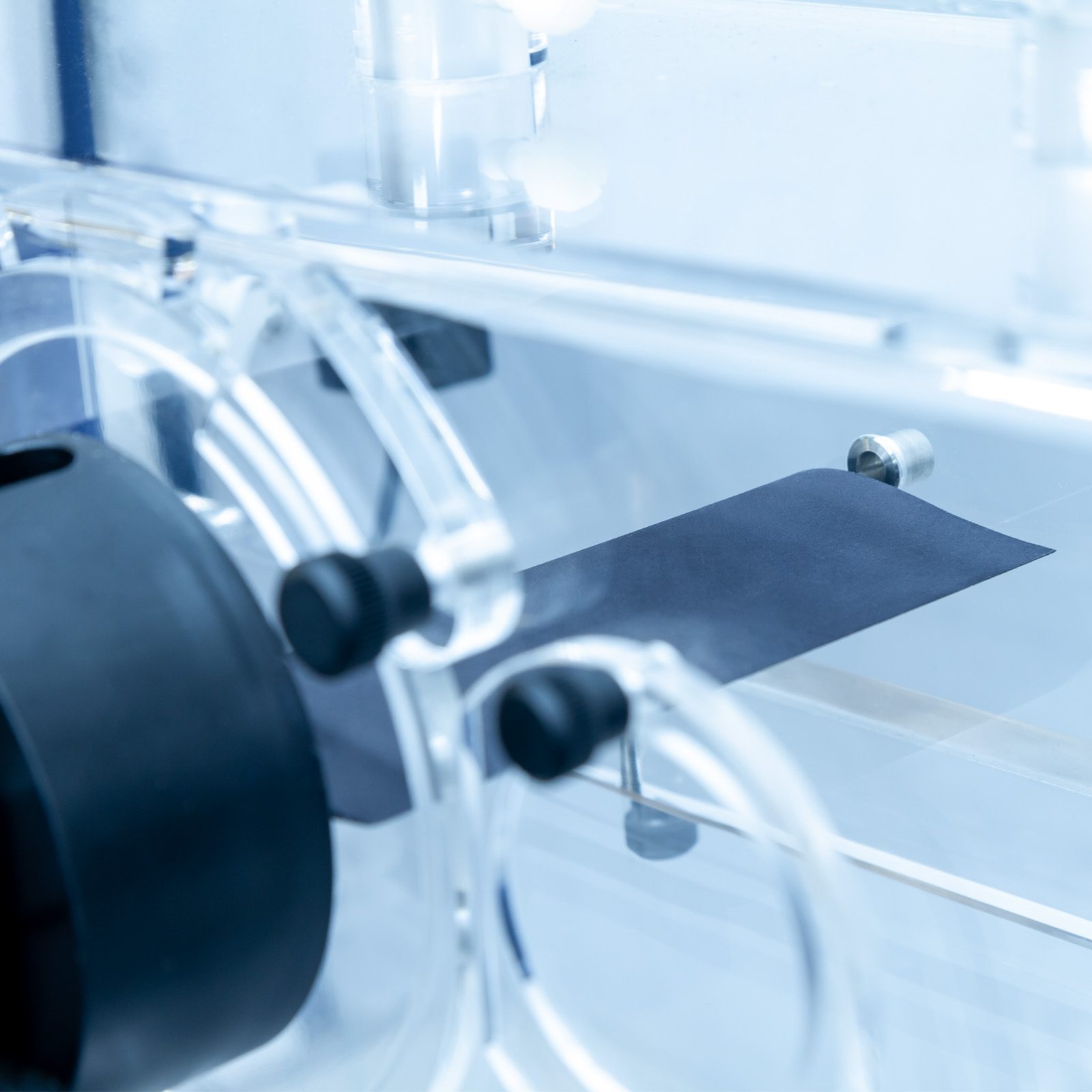

La galleria del vento può essere fornita con una gamma di accessori opzionali tra cui corpi di trascinamento, corpi di sollevamento, distribuzione della pressione, studi sugli strati limite e strumenti di misurazione.

I modelli opzionali sono montati tramite un portello circolare utilizzando morsetti a sgancio rapido (diametro 120 mm). Il posizionamento dei modelli opzionali è stato progettato per ridurre al minimo il disturbo al flusso d’aria e la riduzione della portata, incorporando al tempo stesso una scala angolare che consente di ruotare manualmente il modello ad angoli noti.

La sezione di lavoro incorpora una tecnica innovativa per la visualizzazione del flusso attorno a qualsiasi modello opzionale evitando la necessità di fumo o ghiaccio secco. Uno spago leggero segue il contorno del flusso attorno al modello e mostra se e dove avviene la separazione dello strato limite (breakaway).

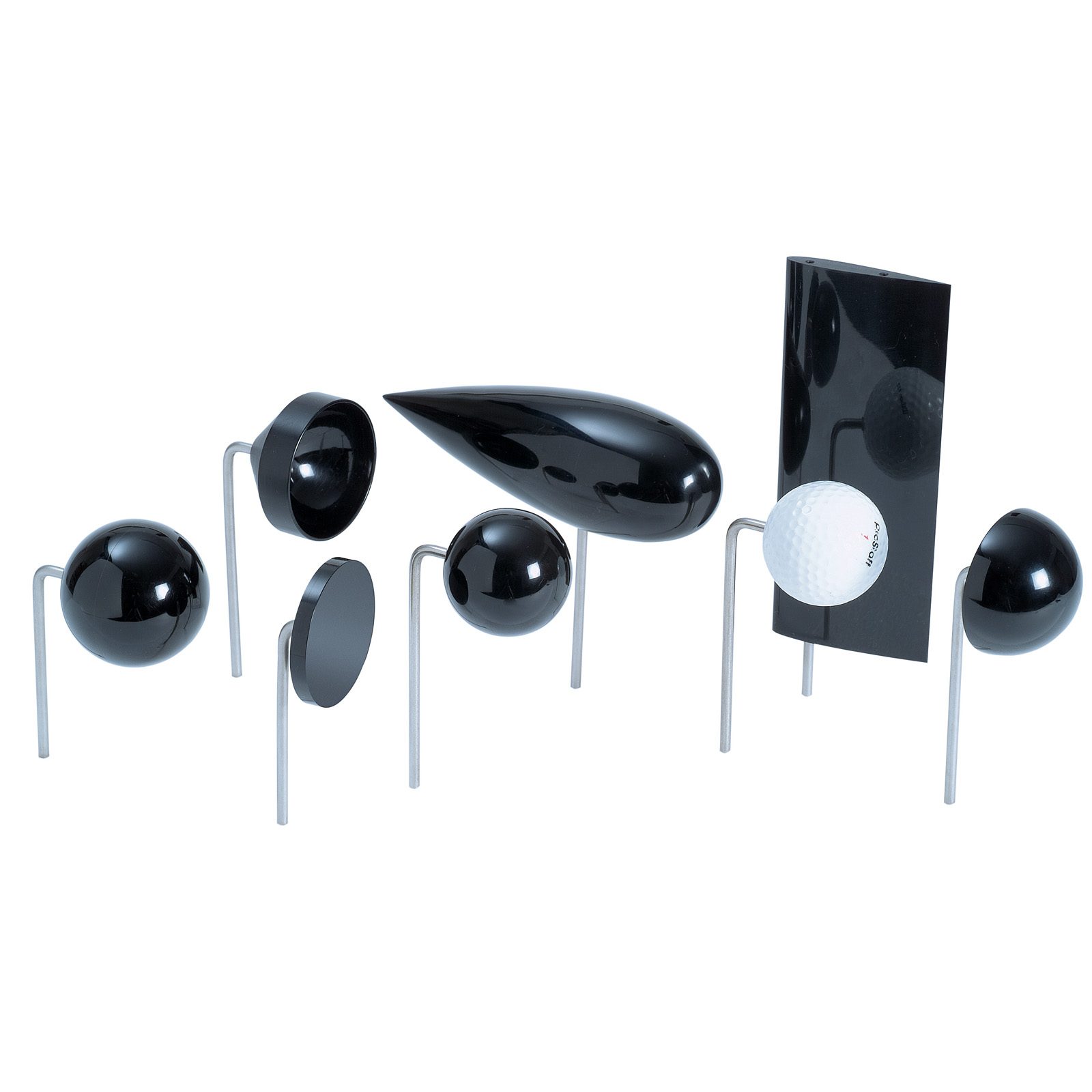

Trascina le forze su corpi potenziati e aerodinamici

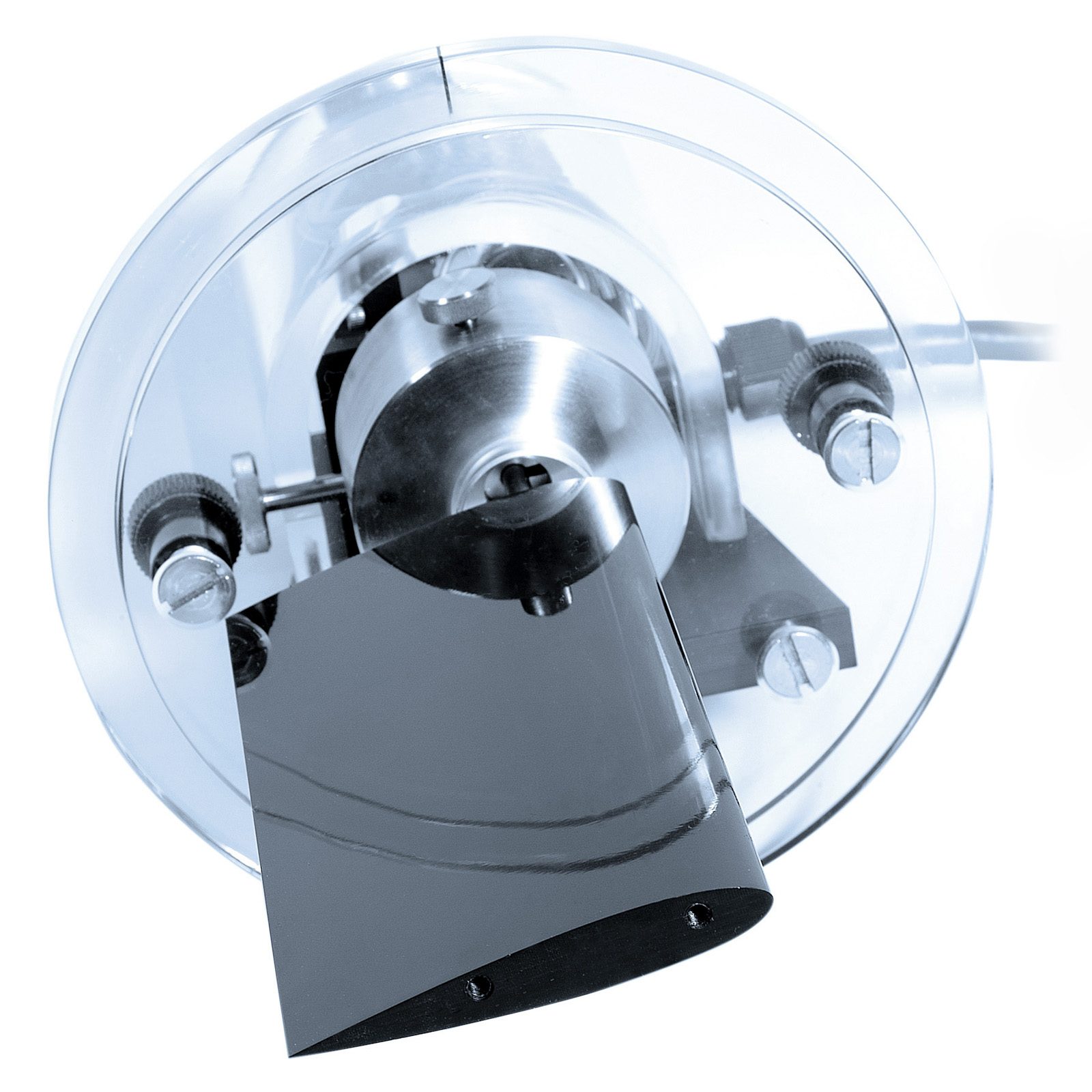

Sollevare e trascinare su un profilo alare

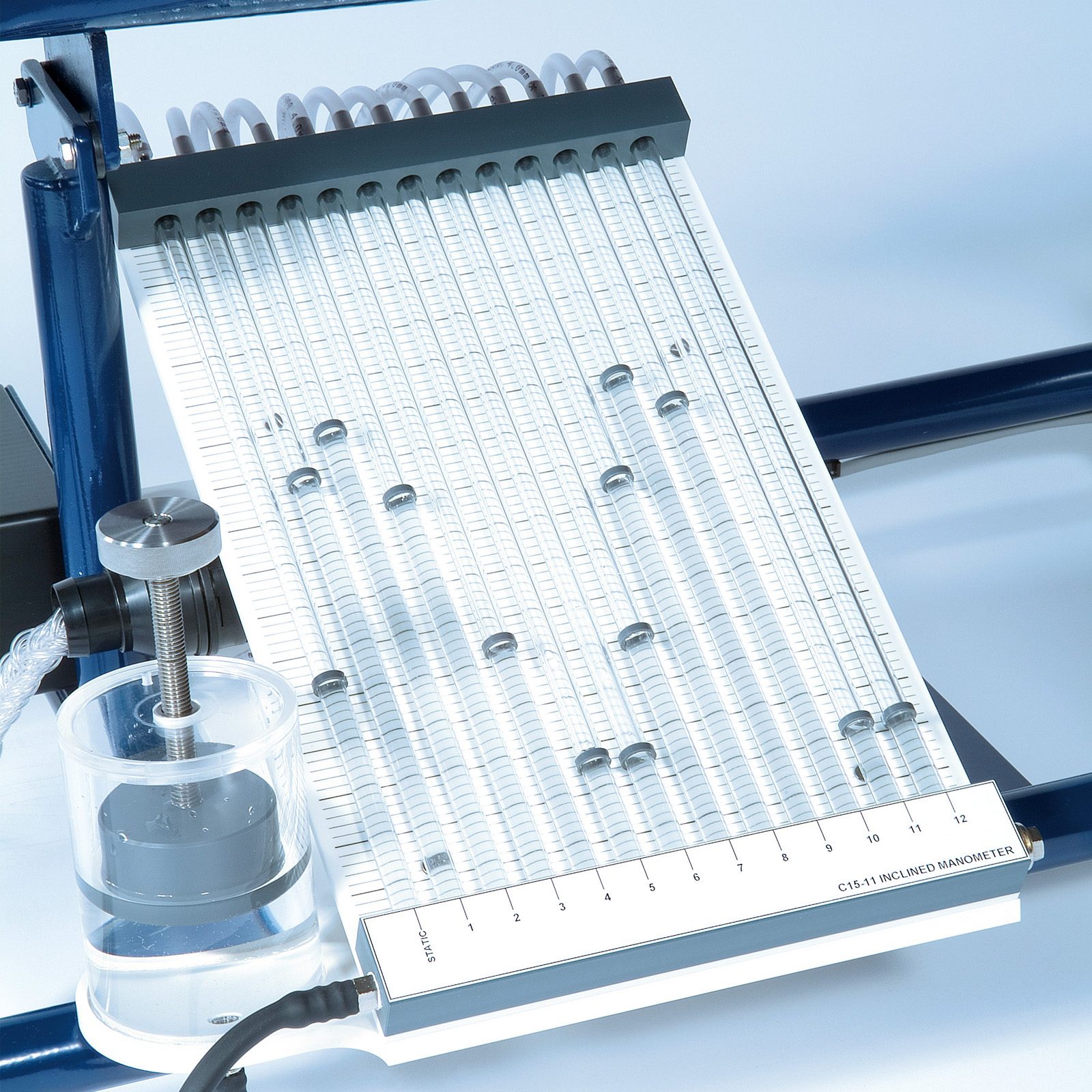

C15-11: Banco Manometro Inclinato

Il banco di 13 tubi trasparenti inclinati a 30° per misurare piccole differenze di pressione (0–160 mm H2O).

Include un serbatoio dell’acqua con dislocatore a vite per consentire una rapida regolazione del livello di riferimento nel manometro ed è dotato di connettori a sgancio rapido per un rapido collegamento a modelli e strumenti.

L’acqua viene utilizzata come fluido del manometro per sicurezza e comodità d’uso.

C15_11inclinato_monom-scalato

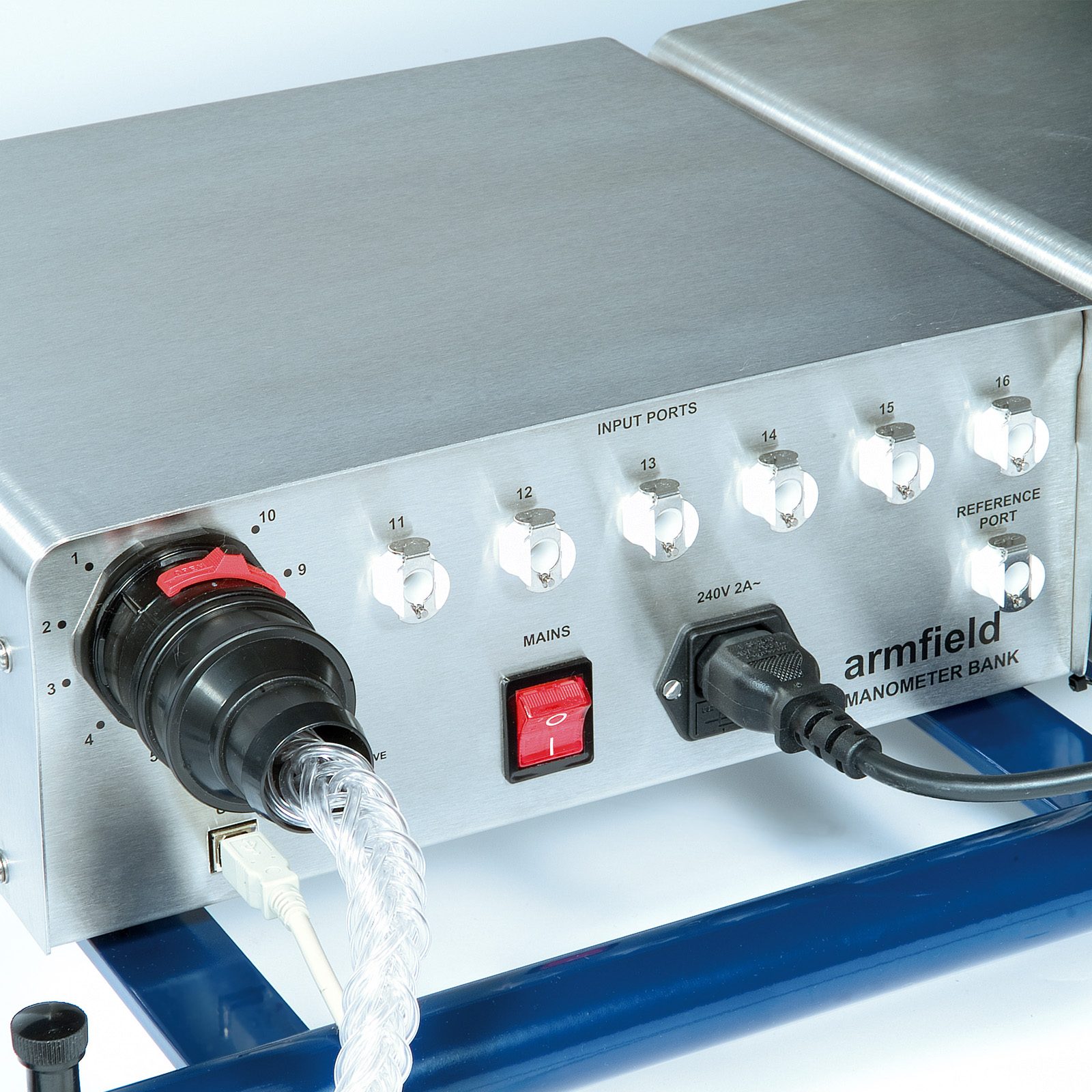

C15-12: Banco Manometro Elettronico

Una console elettronica che incorpora 16 sensori di pressione differenziale, ciascuno con un intervallo di 0-178 mm H2O. (Si collega al PC di controllo utilizzando una seconda porta USB e le letture sono completamente integrate con il software di controllo della galleria del vento.)

Una presa comune consente di riferire tutti i sensori alla pressione atmosferica. I connettori a sgancio rapido consentono una connessione rapida a modelli e strumenti.

C15_12-elecmanom-scale

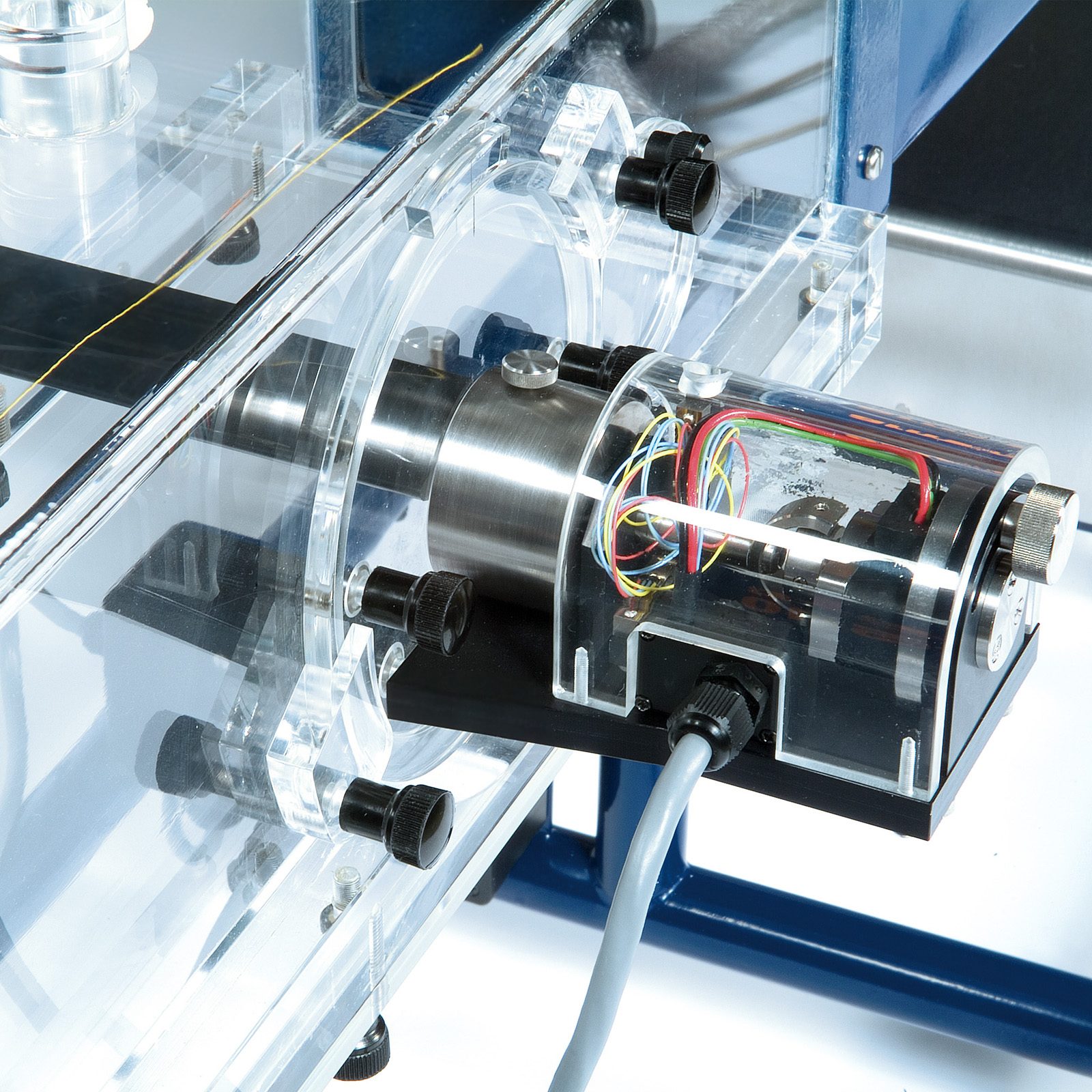

C15-13: Bilanciamento di sollevamento e trascinamento (richiede C15-20 o C15-22)

Una bilancia elettronica a 2 componenti utilizzata per misurare la portanza e la resistenza su modelli appropriati. I modelli lift and drag si collegano alla bilancia tramite un semplice fissaggio che garantisce il corretto orientamento del modello.

I sensori elettronici vengono utilizzati per misurare le forze di portanza e resistenza, la resistenza viene misurata direttamente e la portanza tramite una riduzione del peso del modello. Il modello da testare può anche essere ruotato sul supporto e l’angolo di rotazione misurato elettronicamente. Le letture dei sensori di sollevamento e trascinamento e del sensore di rotazione vengono visualizzate sullo schermo del software di controllo in esecuzione sul PC e sono disponibili per la registrazione dei dati. C15-13: Il bilanciamento di sollevamento e trascinamento deve essere montato sulla galleria del vento C15 al momento dell’ordine.

Armfield C15-13 Bilanciamento sollevamento e trascinamento

C15-14: Tubo statico di Pitot (richiede C15-11 o C15-12)

Un tubo statico di Pitot in miniatura montato in un tappo di supporto che può essere posizionato sul tetto della sezione di lavoro in tre posizioni alternative, ovvero all’inizio della sezione di lavoro e a monte e a valle della posizione di montaggio del modello.

The support plug incorporates an ‘O’ ring to retain the Pitot Tube where it is positioned and allows the tube to traverse over the full height of the working section to measure the velocity profile inside the working section of the tunnel.

Tubo statico di Pitot Armfield C15-14

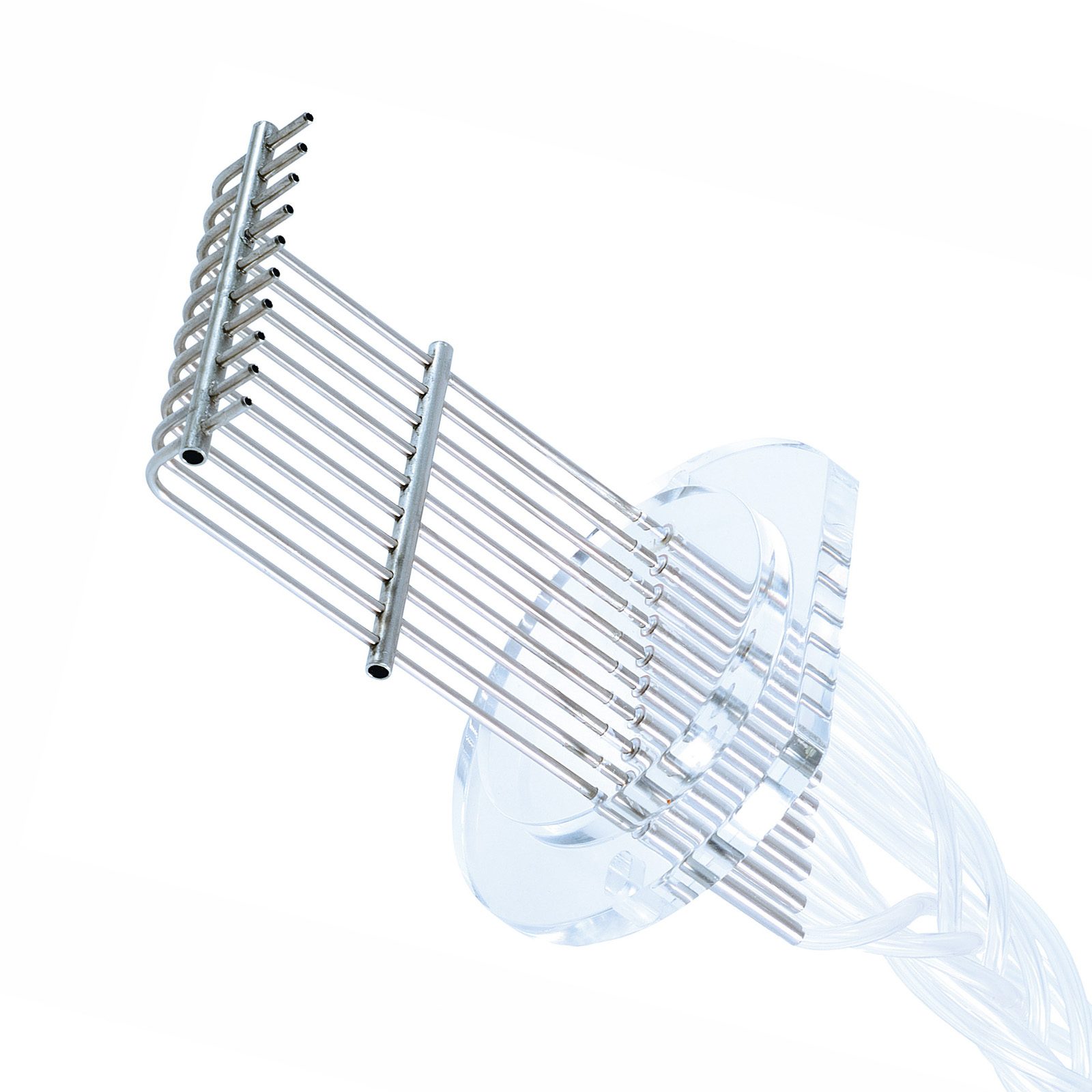

C15-15: Rastrello rilevamento scia (richiede C15-11 o C15-12)

Il rastrello è composto da 10 tubi posizionati verticalmente in fila e rivolti verso il flusso d’aria. Il rastrello viene montato a valle del modello utilizzato.

Categorie: Aerospaziale, Serie C – Meccanica dei fluidi avanzata, C15 – Galleria del vento subsonica controllata dal computer, Educativo, Meccanico

Disponibilità: Su richiesta

Specifiche tecniche

• Valutazione del motore: 0,51 kW trifase, 220 VΔ (velocità massima 50 Hz tramite inverter)
• Sezione di lavoro: 150 mm x 150 mm x 455 mm
• Velocità dell’aria: variabile da 0 a 34 m/s
• Ingresso profilato: Rapporto di contrazione 9:4:1 (nominale).
• Visualizzazione del flusso: Spago leggero

Documentazione

https://armfield.co.uk/wp-content/uploads/2020/03/C15-Datasheet-4-Page-V1L-Web.pdf
