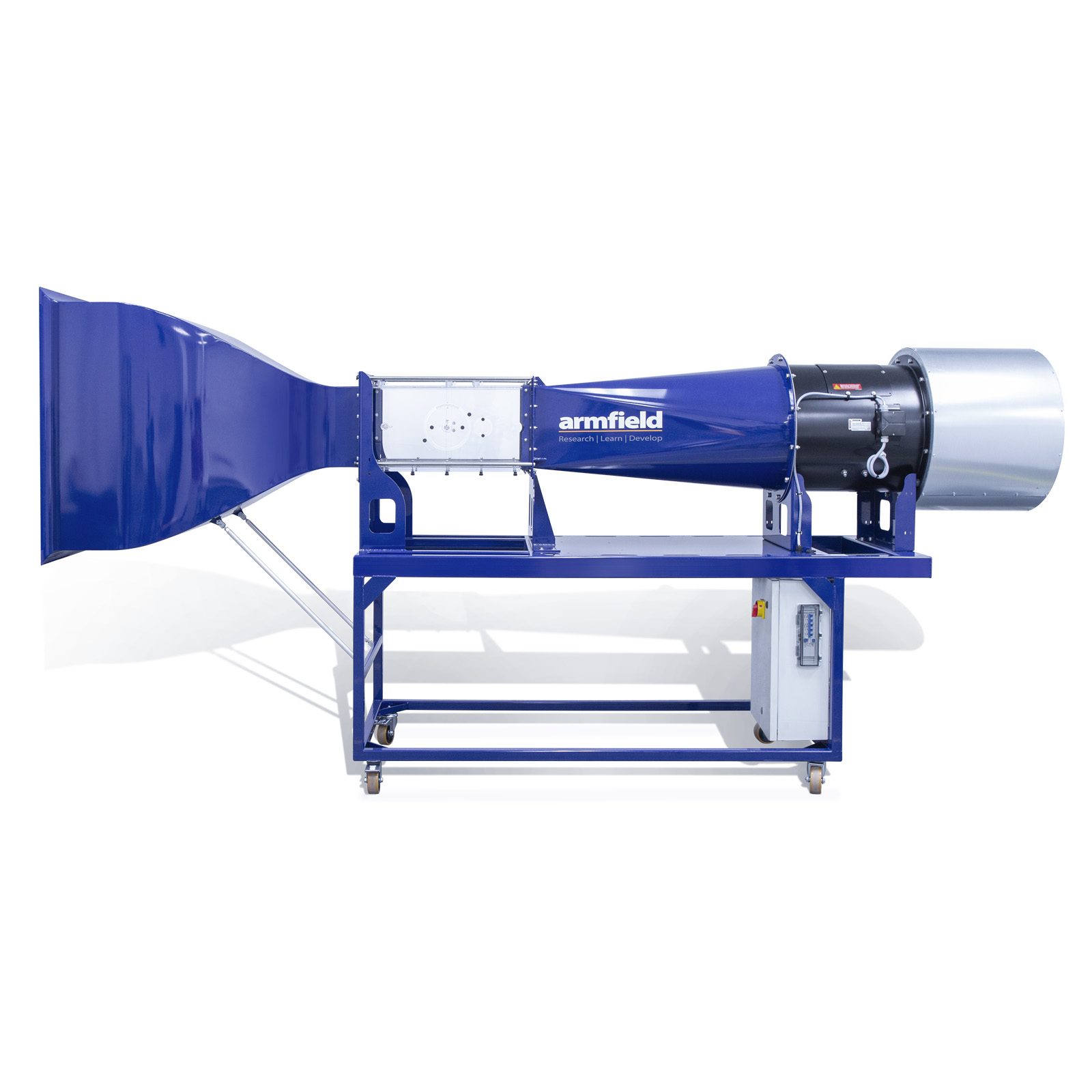

C30 – Galleria del vento controllata da computer

Il C30 – Galleria del vento controllata da computer consente all’utente di effettuare studi avanzati nei campi dell’aerodinamica.

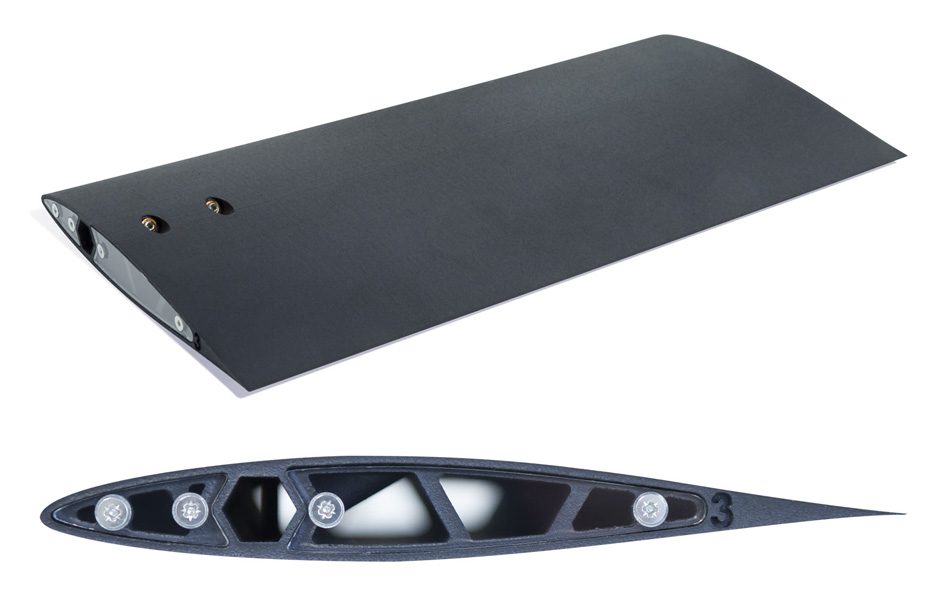

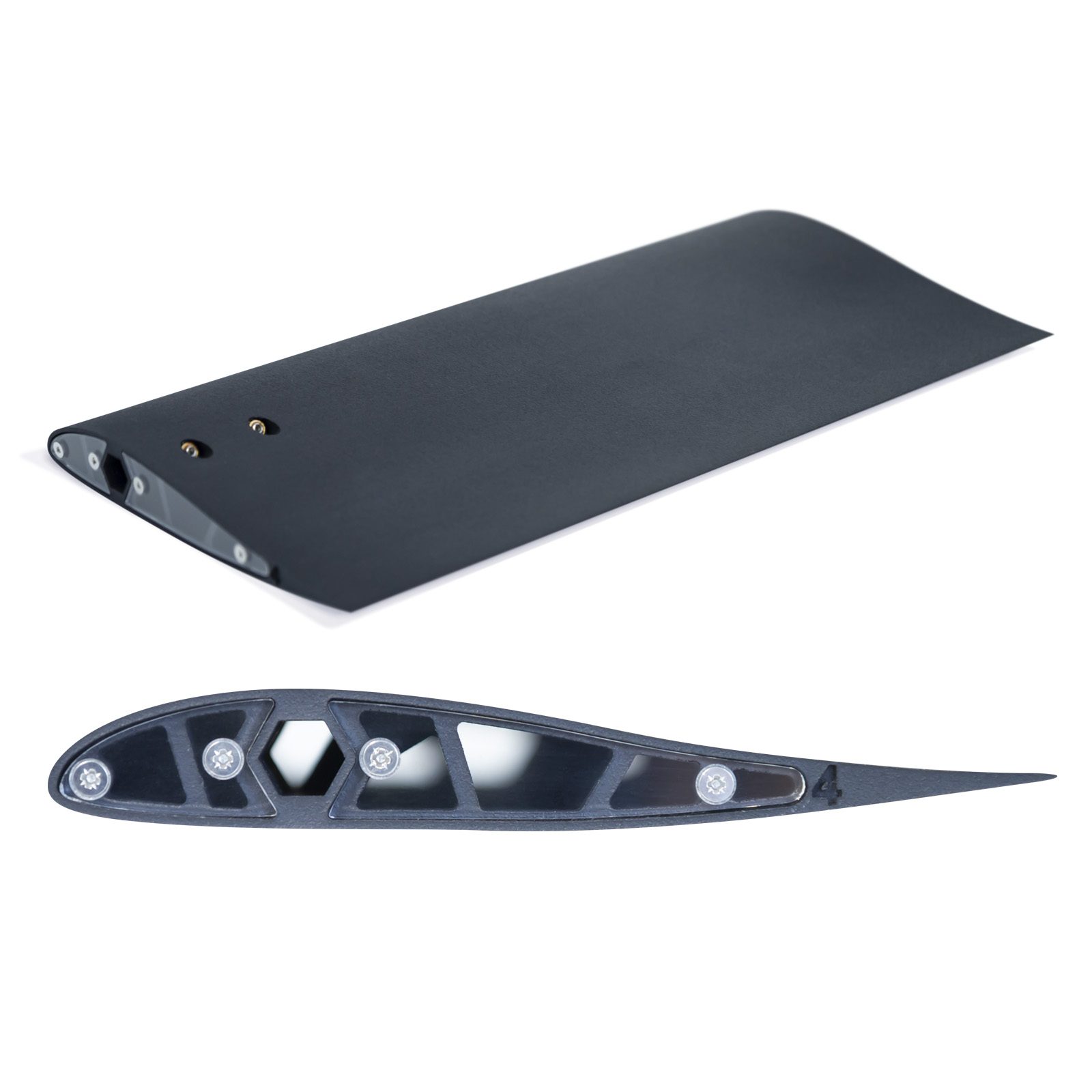

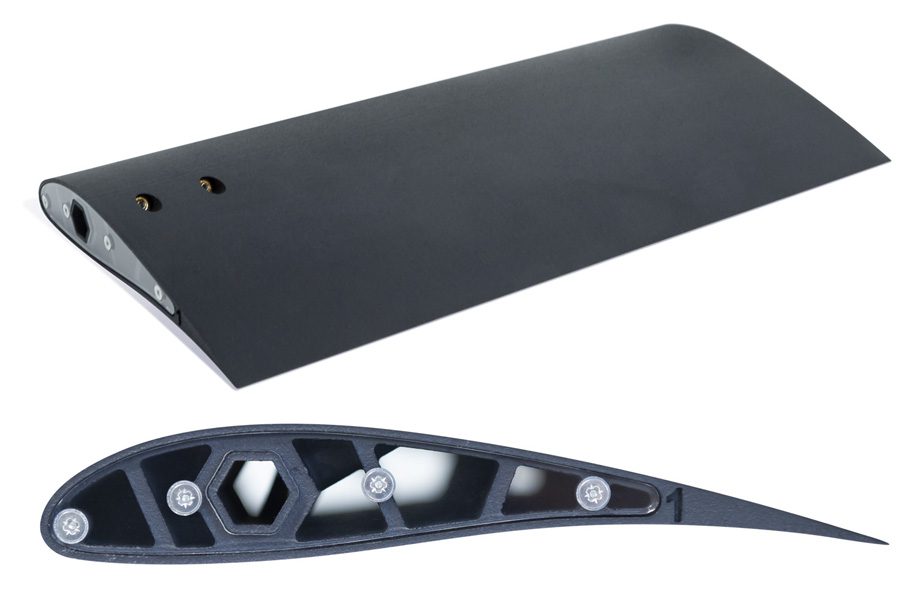

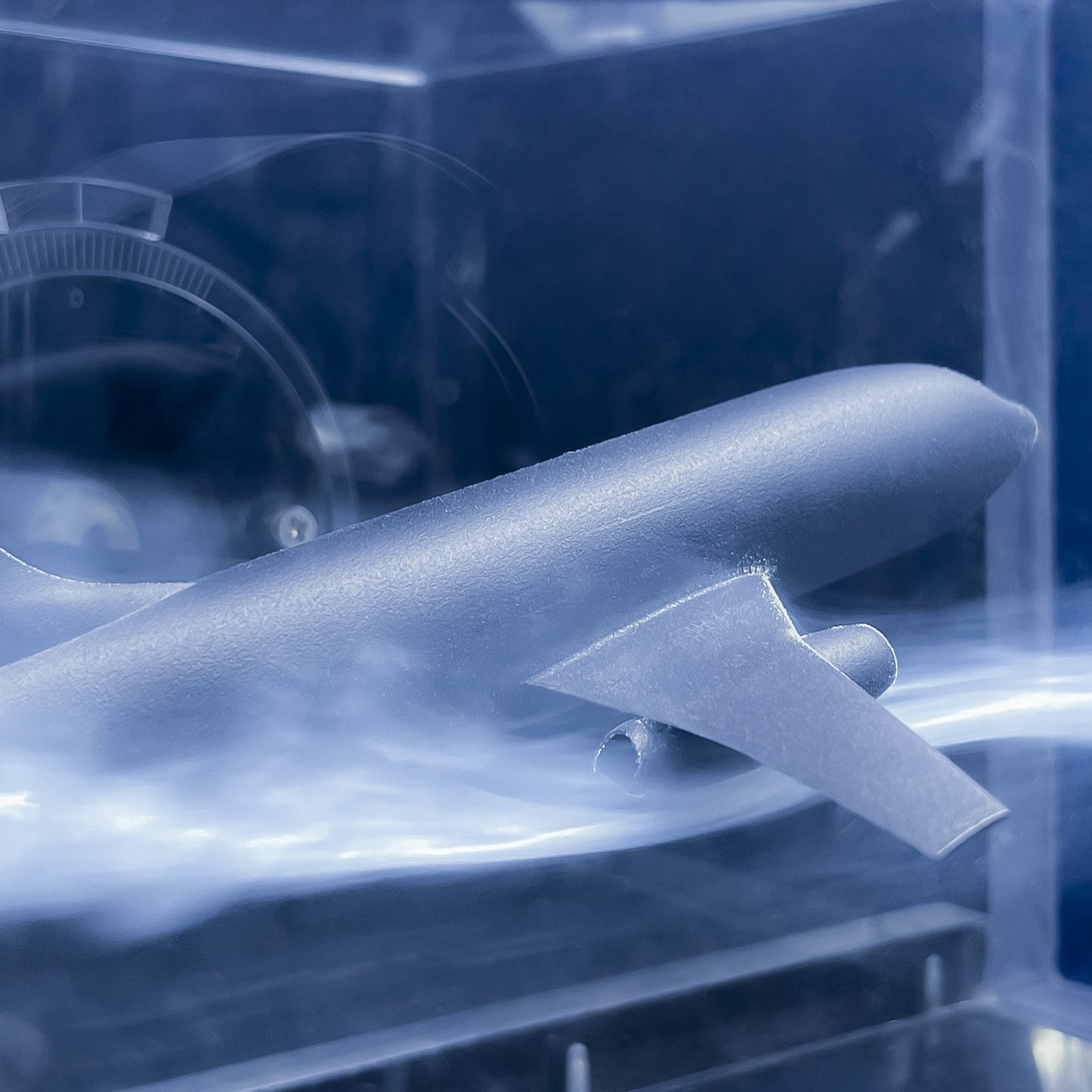

Il C30 – Galleria del vento controllata da computer consente all’utente di effettuare studi avanzati nei campi dell’aerodinamica, inclusi esperimenti sullo strato limite, visualizzazione del flusso, distribuzione della pressione, studio della turbolenza e offrendo la possibilità di sviluppare profili aerodinamici autoprogettati da testare.

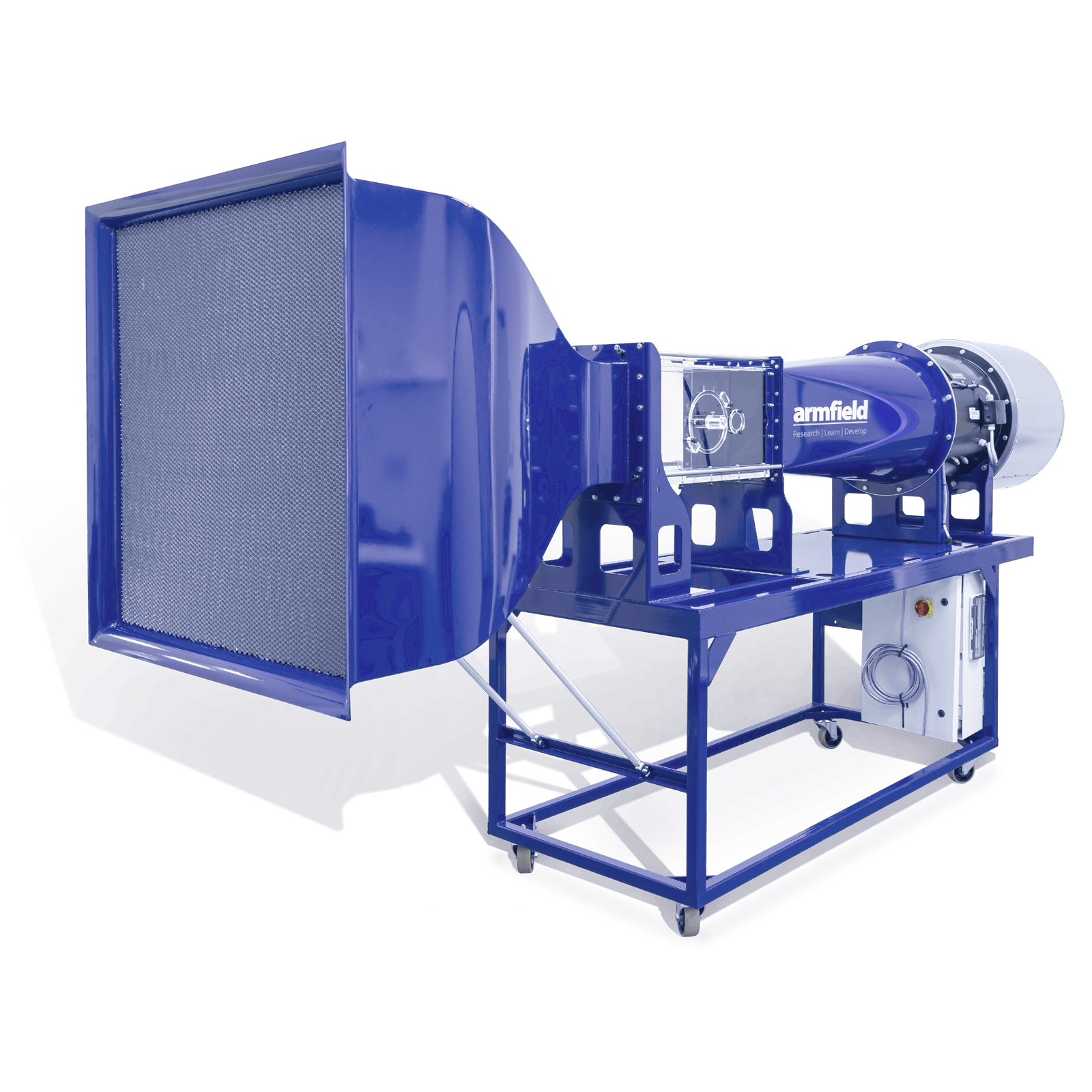

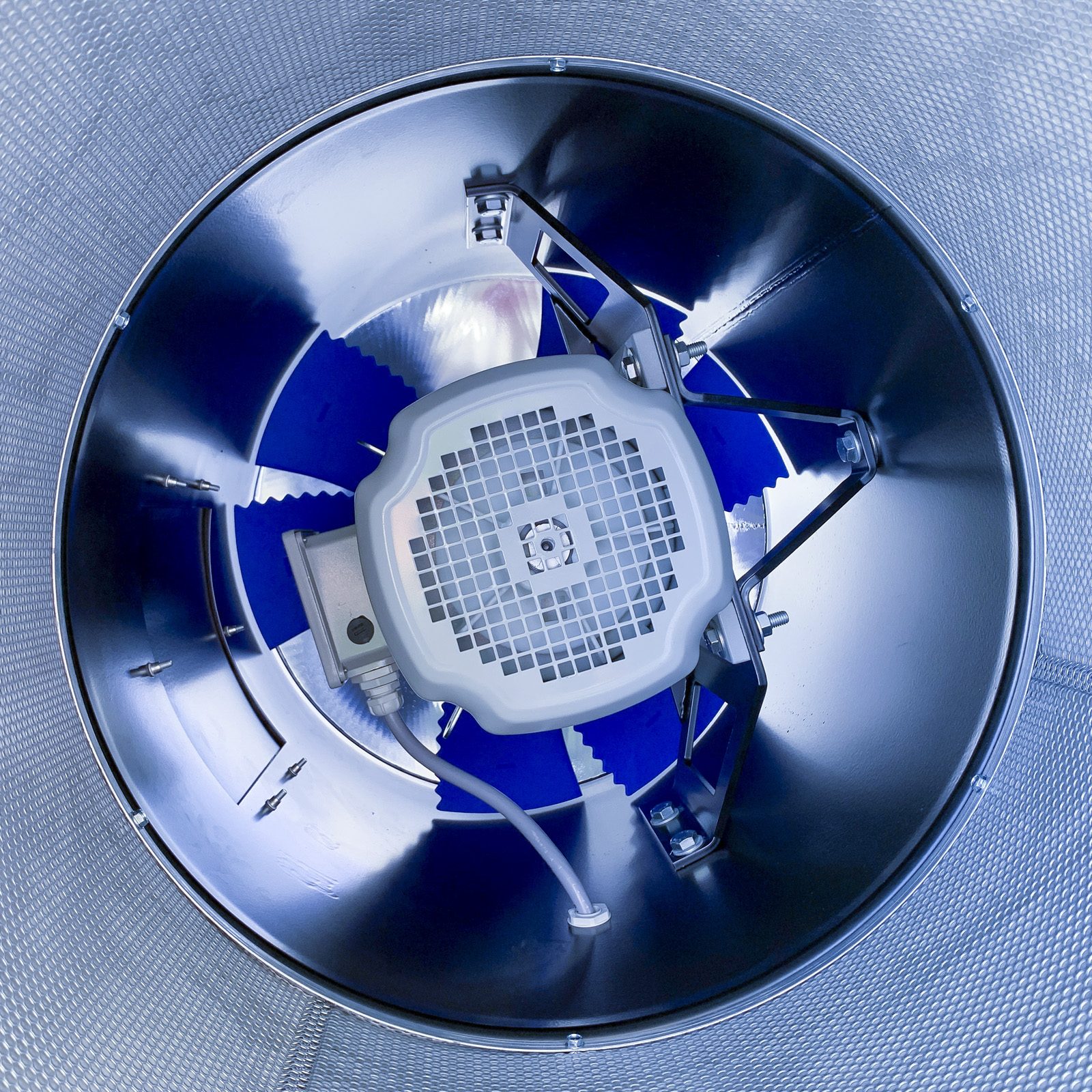

La galleria del vento comprende caratteristiche eccezionali come il controllo computerizzato, il funzionamento remoto, la registrazione dei dati e la tracciatura di diagrammi in tempo reale.

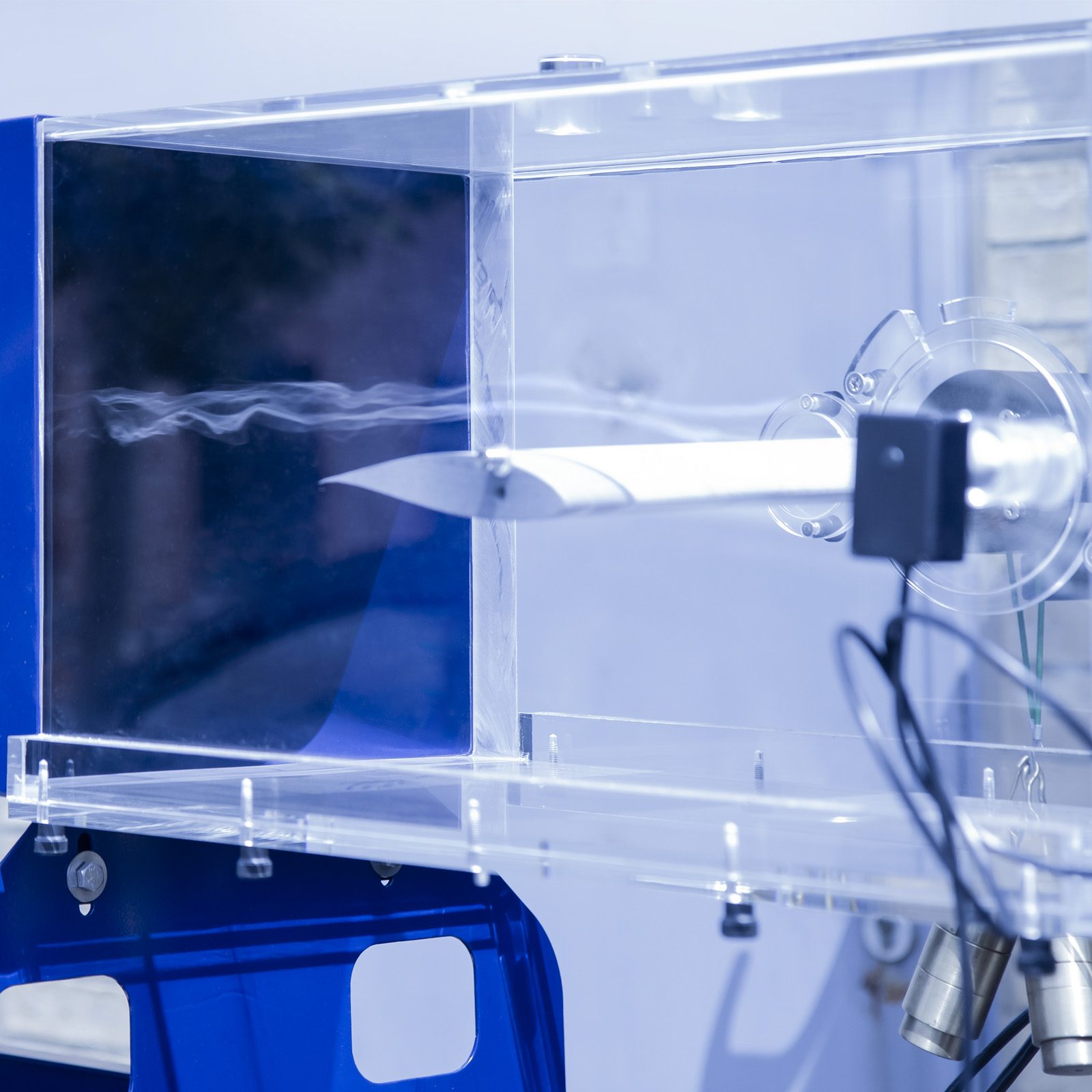

Il sistema beneficia inoltre di una chiara visualizzazione di ogni modello in prova grazie all’architettura della sezione di lavoro in materiale trasparente e al design compatto di tutti i componenti.

Design robusto, realizzato con materiali di alta qualità per una lunga durata del prodotto

Collegamenti all’unità base principale tramite tubi flessibili e raccordi a sgancio rapido

L’unità è fornita su ruote per facilitarne lo spostamento; questi possono essere rimossi e l’unità imbullonata al pavimento per l’installazione permanente

Unità fornita con manuale completo comprendente le seguenti sezioni: Sicurezza, Installazione, Schemi e Specifiche dell’apparecchiatura, Manutenzione Ordinaria, Funzionamento ed Esperimenti Guidati

C30-11: Banco Manometro Inclinato

Il banco di 13 tubi trasparenti inclinati a 30° per misurare piccole differenze di pressione (0–160 mm H₂O).

Include un serbatoio dell’acqua con dislocatore a vite per consentire una rapida regolazione del livello di riferimento nel manometro ed è dotato di connettori a sgancio rapido per un rapido collegamento a modelli e strumenti.

L’acqua viene utilizzata come fluido del manometro per sicurezza e comodità d’uso.

Banco manometro per galleria del vento Armfield C30 C30-11

C30-12: Banco Manometro Elettronico

Una console elettronica che incorpora 16 sensori di pressione differenziale, ciascuno con un intervallo di 0-178 mm H₂O.

(Si collega al PC di controllo utilizzando una seconda porta USB e le letture sono completamente integrate con il software di controllo della galleria del vento.)

Una presa comune consente di riferire tutti i sensori alla pressione atmosferica. I connettori a sgancio rapido consentono una connessione rapida a modelli e strumenti.

Manometro elettronico Armfield-C30-Wind-Tunnel-C30-12

C30-13: Bilanciamento del sollevamento e del trascinamento

(richiede C30-20 o C30-22)

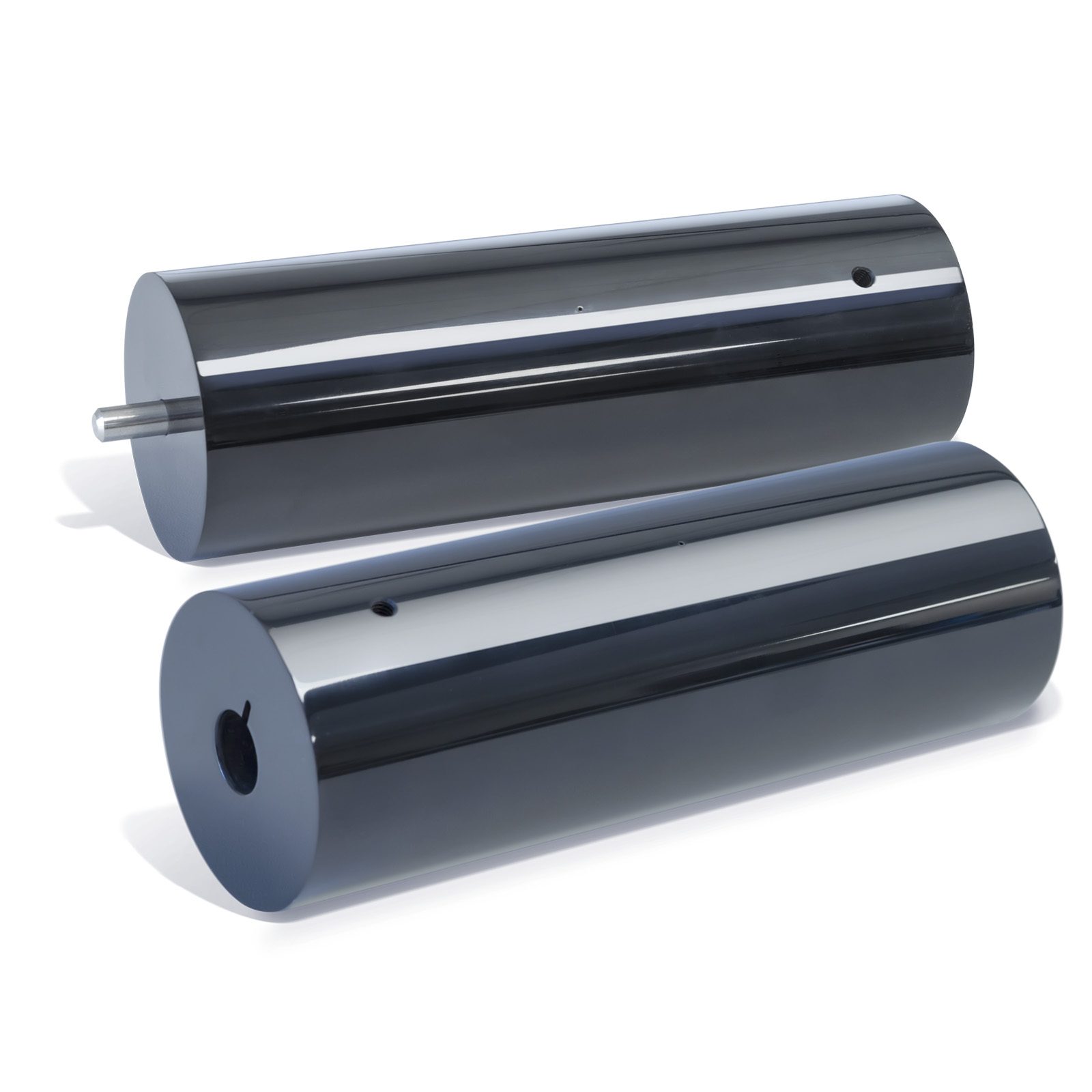

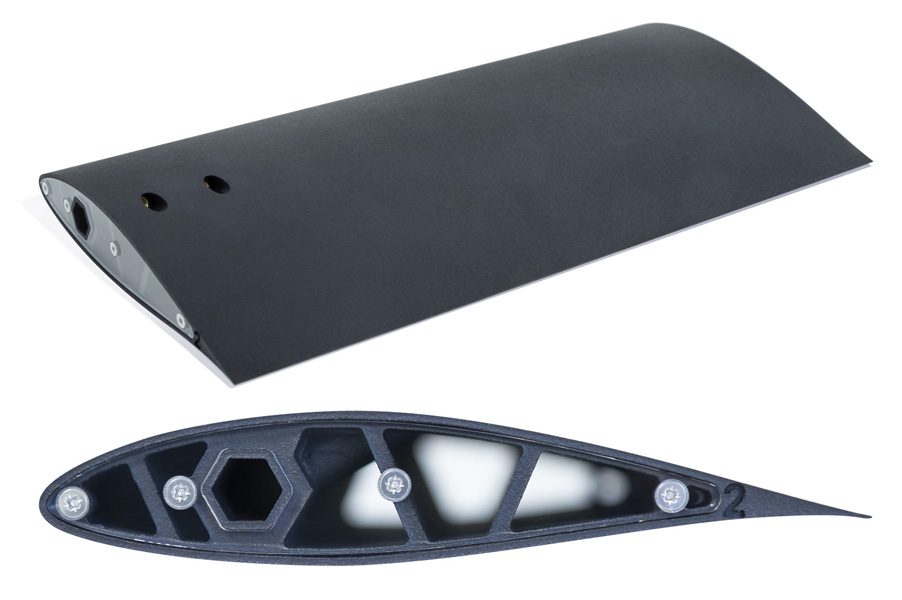

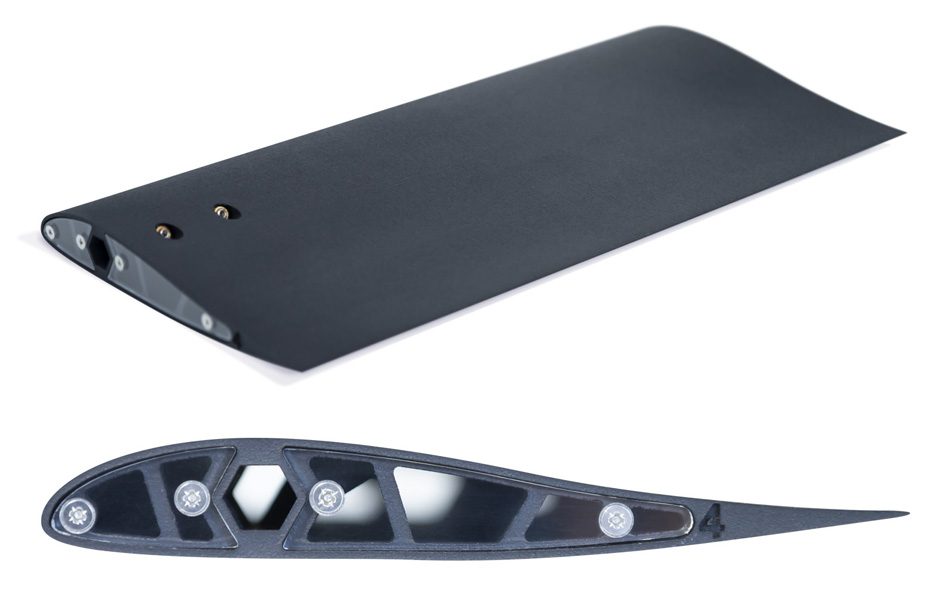

Una bilancia elettronica a 2 componenti utilizzata per misurare la portanza e la resistenza su modelli appropriati. I modelli lift and drag si collegano alla bilancia tramite un semplice fissaggio che garantisce il corretto orientamento del modello.

I sensori elettronici vengono utilizzati per misurare le forze di portanza e resistenza, la resistenza viene misurata direttamente e la portanza tramite una riduzione del peso del modello.

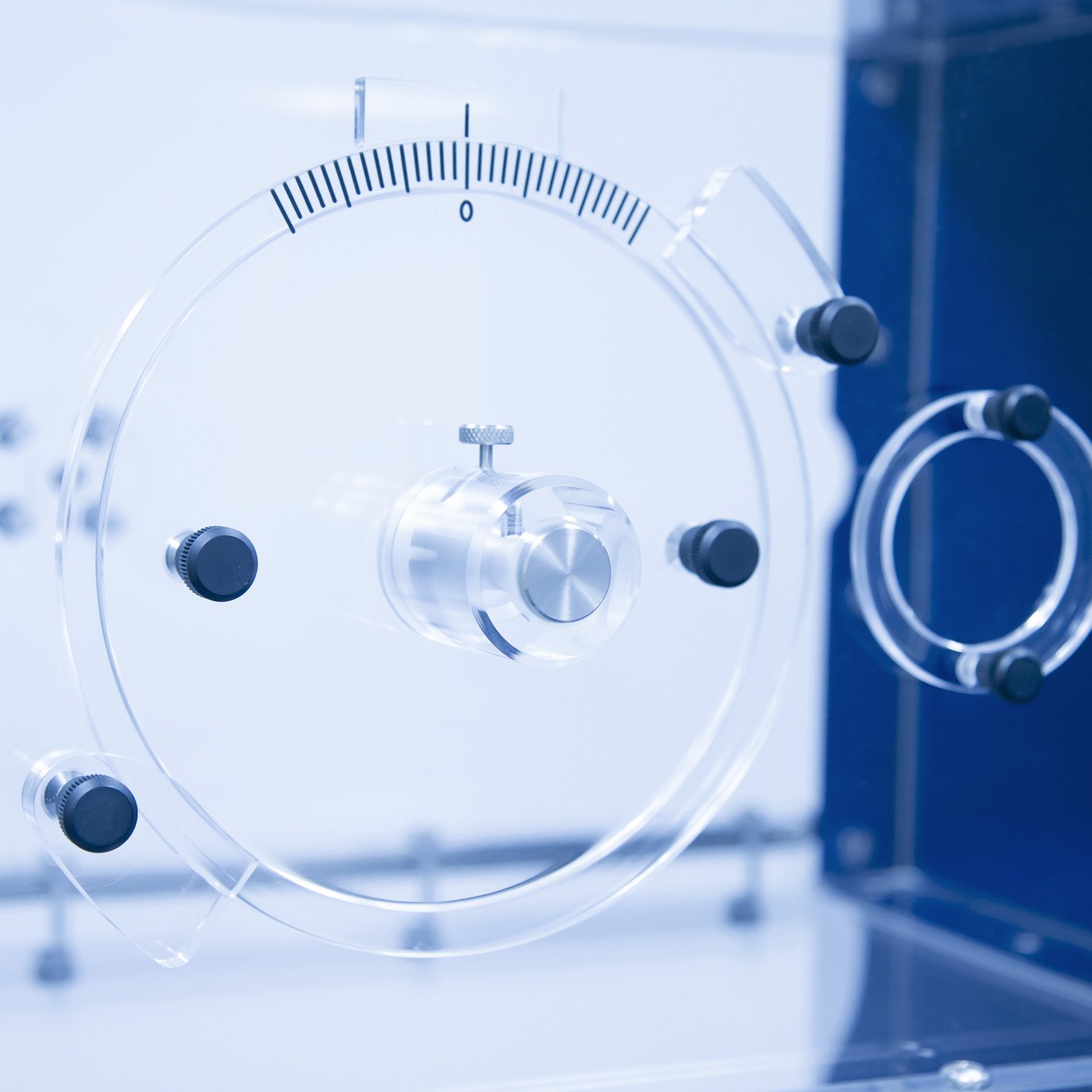

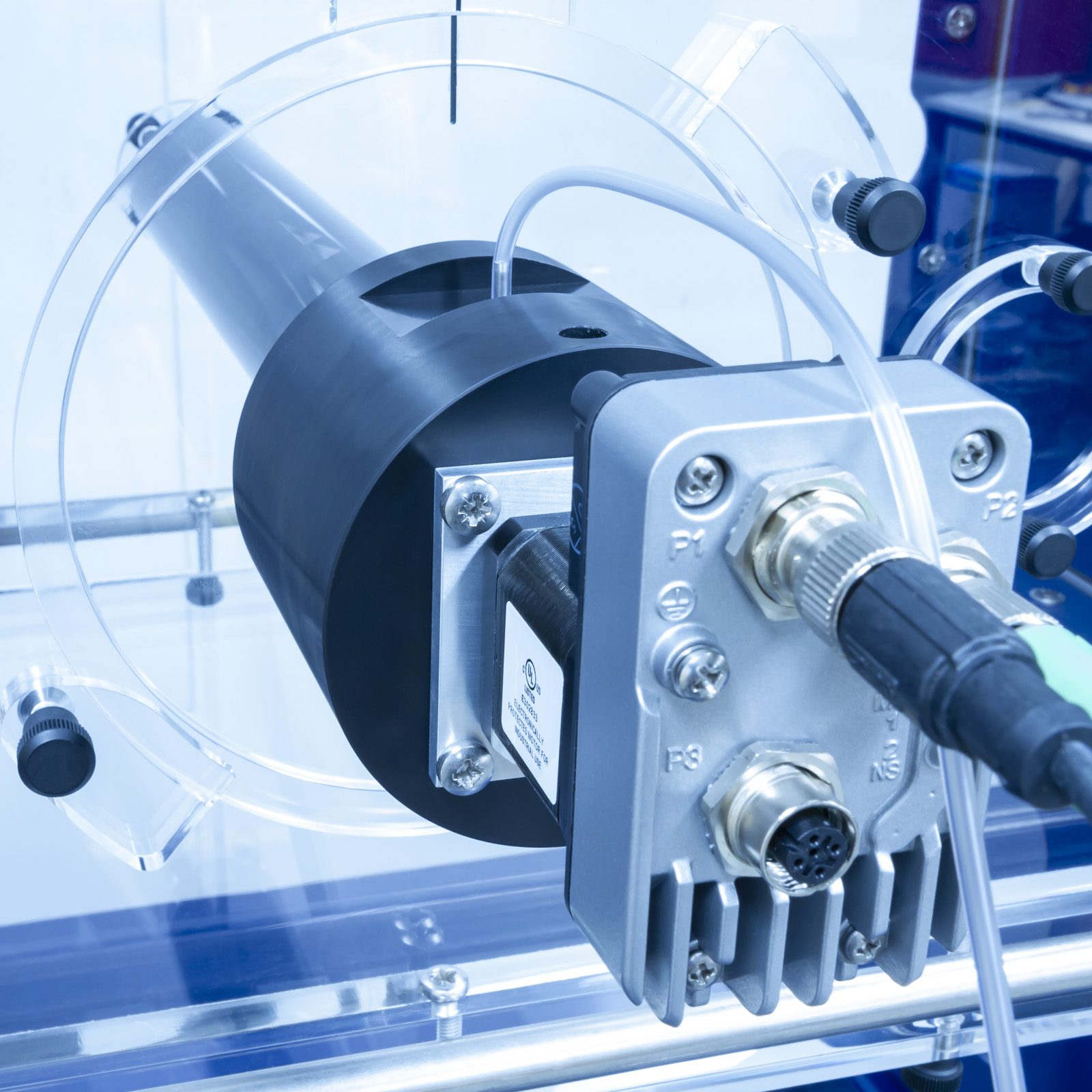

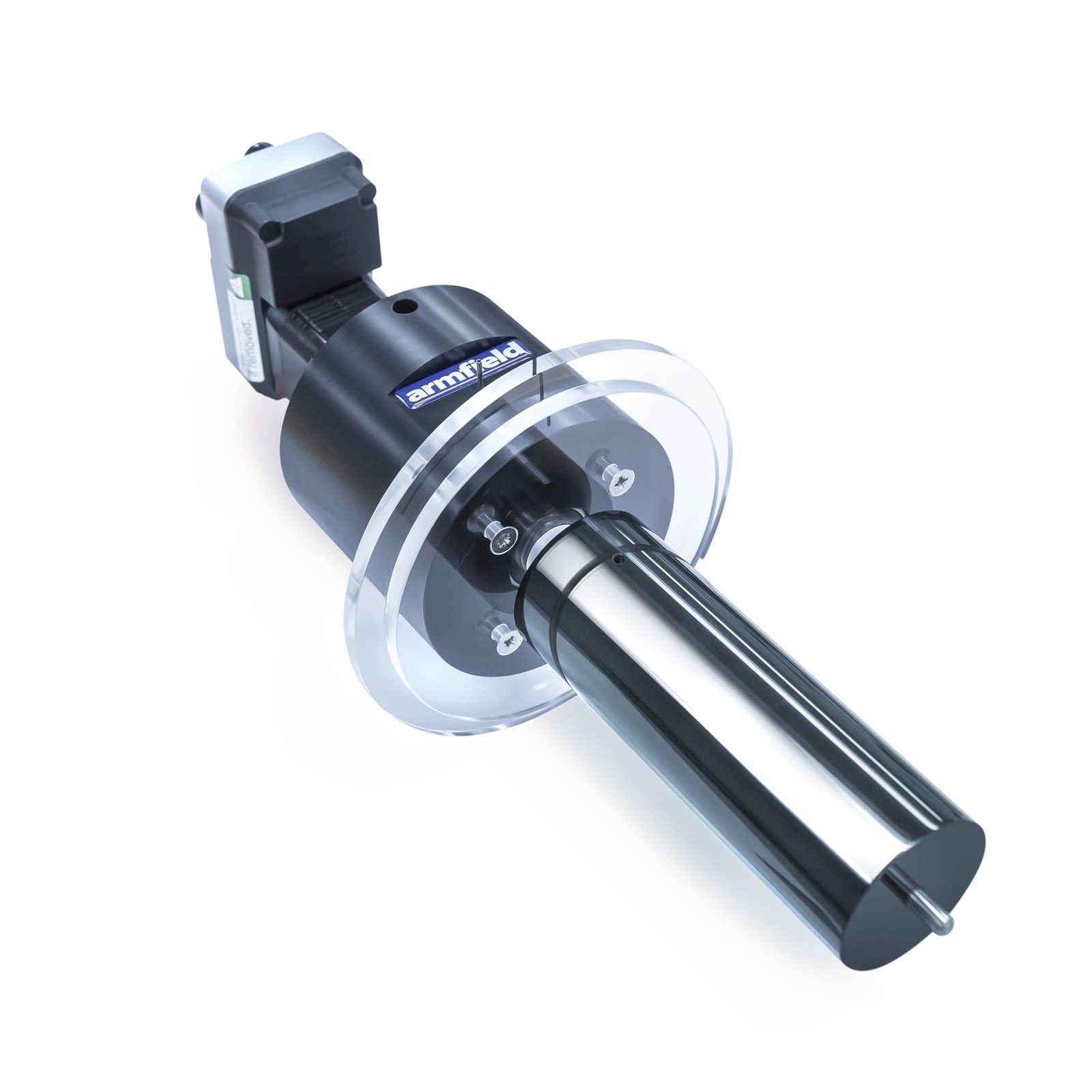

Il modello da testare può anche essere ruotato sul supporto e l’angolo di rotazione misurato elettronicamente. Le letture dei sensori di sollevamento e trascinamento e del sensore di rotazione vengono visualizzate sullo schermo del software di controllo in esecuzione sul PC e sono disponibili per la registrazione dei dati.

Armfield-C30-Tunnel-del-vento-C30-13-Lift-and-Drag-Balance

C30-14: Tubo statico di Pitot

(richiede C30-11 o C30-12)

Un tubo statico di Pitot in miniatura montato in un tappo di supporto che può essere posizionato sul tetto della sezione di lavoro in tre posizioni alternative, ovvero all’inizio della sezione di lavoro e a monte e a valle della posizione di montaggio del modello.

The support plug incorporates an ‘O’ ring to retain the Pitot Tube where it is positioned and allows the tube to traverse over the full height of the working section to measure the velocity profile inside the working section of the tunnel.

Armfield-C30-Wind-Tunnel-C30-14-Pitot-Static-Tube

C30-15: rastrello per rilevamento scia

Categorie: Aerospaziale, Serie C – Meccanica dei fluidi avanzata, C30 – Galleria del vento subsonica, Educativo, Meccanico

Disponibilità: Su richiesta

Specifiche tecniche

• Lunghezza: 600 mm
• Larghezza: 310 mm
• Altezza: 310 mm
• C30-10-C: 400 V/3 fasi/50 Hz
• C30-10-D: 208-220 V/3 fasi/60 Hz/32 A

Documentazione

Scheda tecnica (PDF)
