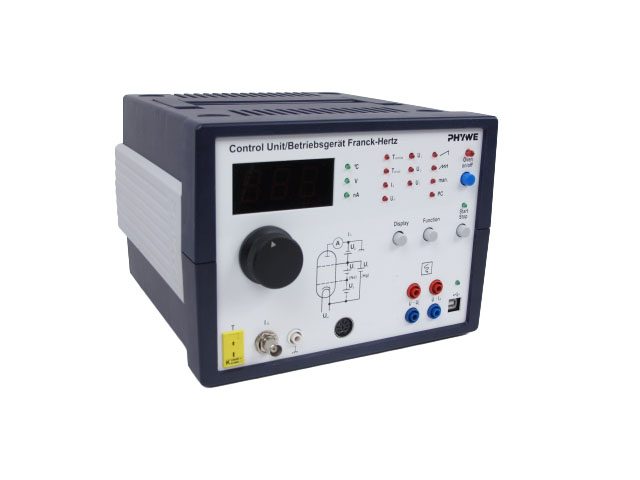

Centralina Franck-Hertz

Funzione e applicazioni

Unità operativa compatta per l’esperimento di Franck-Hertz da utilizzare con tubi di Hg e Ne.

Nel 1913/14 James Franck e Gustav Hertz approvarono con questo esperimento il modello degli atomi di Bohr (Premio Nobel: 1925).

Vantaggi

• Rilevamento automatico del tipo di tubo e limitazione automatica dei parametri del tubo.
• Esame tramite lettura diretta dei valori visualizzati, registratore xt, oscilloscopio o PC.
• Dalla corrente anodica registrata in funzione della tensione di accelerazione si può determinare l’energia di eccitazione degli atomi.

Dotazione e dati tecnici

Per il controllo e la misurazione di tutti i parametri del tubo:

• Tensione di riscaldamento (cost.): 6,5 ± 0,5 V
• Tensione di accelerazione: 0…99 V
• Tensione del contatore: 0…12 V
• Tensione di emissione: 0…6 V
• Tensione del riscaldatore: 0…10 V
• Risoluzione (tutte le tensioni): 0,1 V
• Corrente del riscaldatore: 400 mA
• Temperatura del riscaldatore: 0…999 °C
• Corrente anodica: 0…50 nA
• Prese di uscita da 4 mm:
• Tensione di accelerazione: 0…10 V (10 V ~ 100 V)
• Prop. tensione corrente anodica: 0…10 V (10 V ~ 50 nA)
• Uscita dati: presa USB
• Display: LED a 7 segmenti da 20 mm
• 4 modalità operative: manuale, rampa automatica, dente di sega (oscilloscopio) e controllo PC
• Controllo di potenza per riscaldatore con presa di sicurezza (600 W) e presa tipo K per termocoppie
• Presa per cavo di collegamento a 5 poli per tubo Hg/Ne
