CEY Reattore a flusso plug

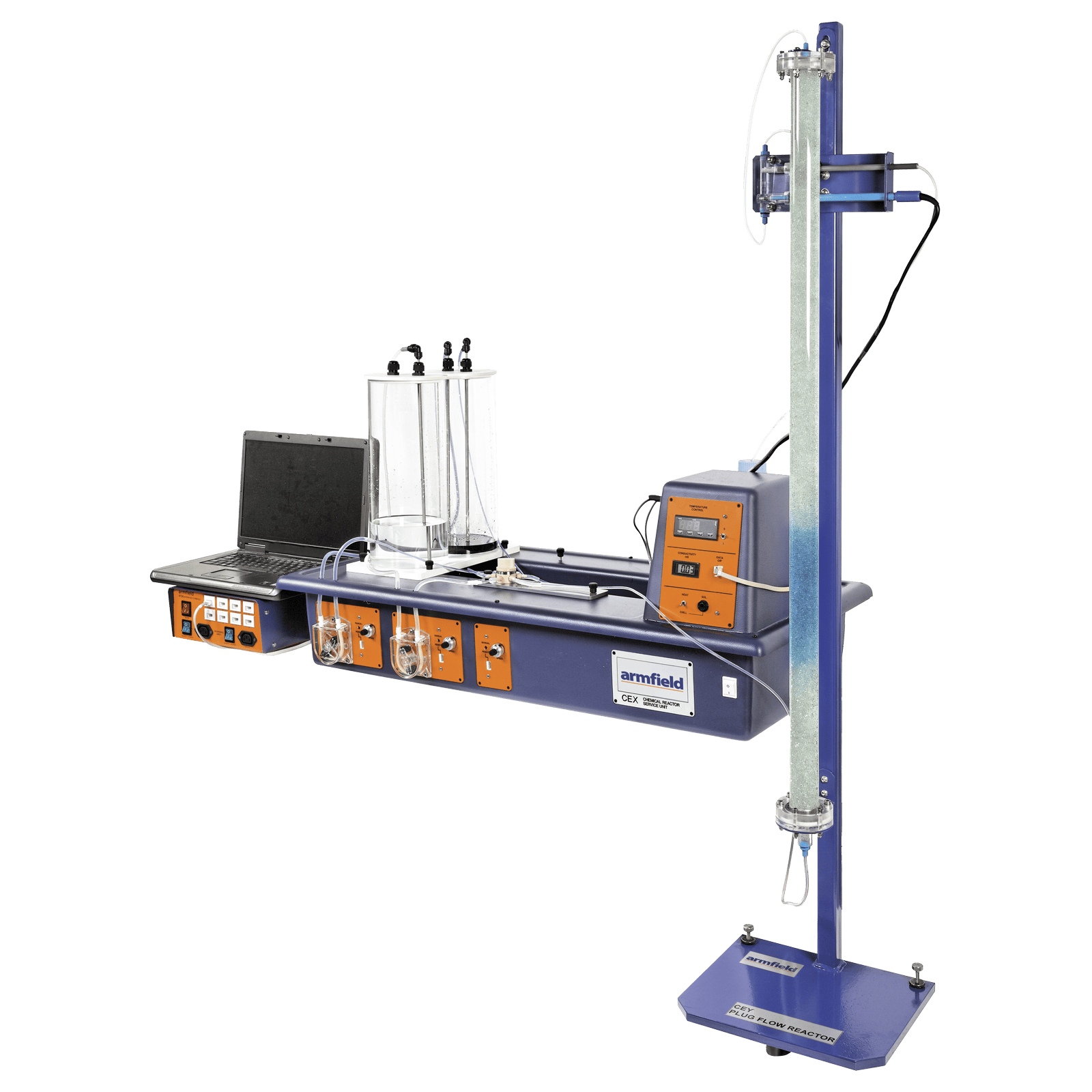

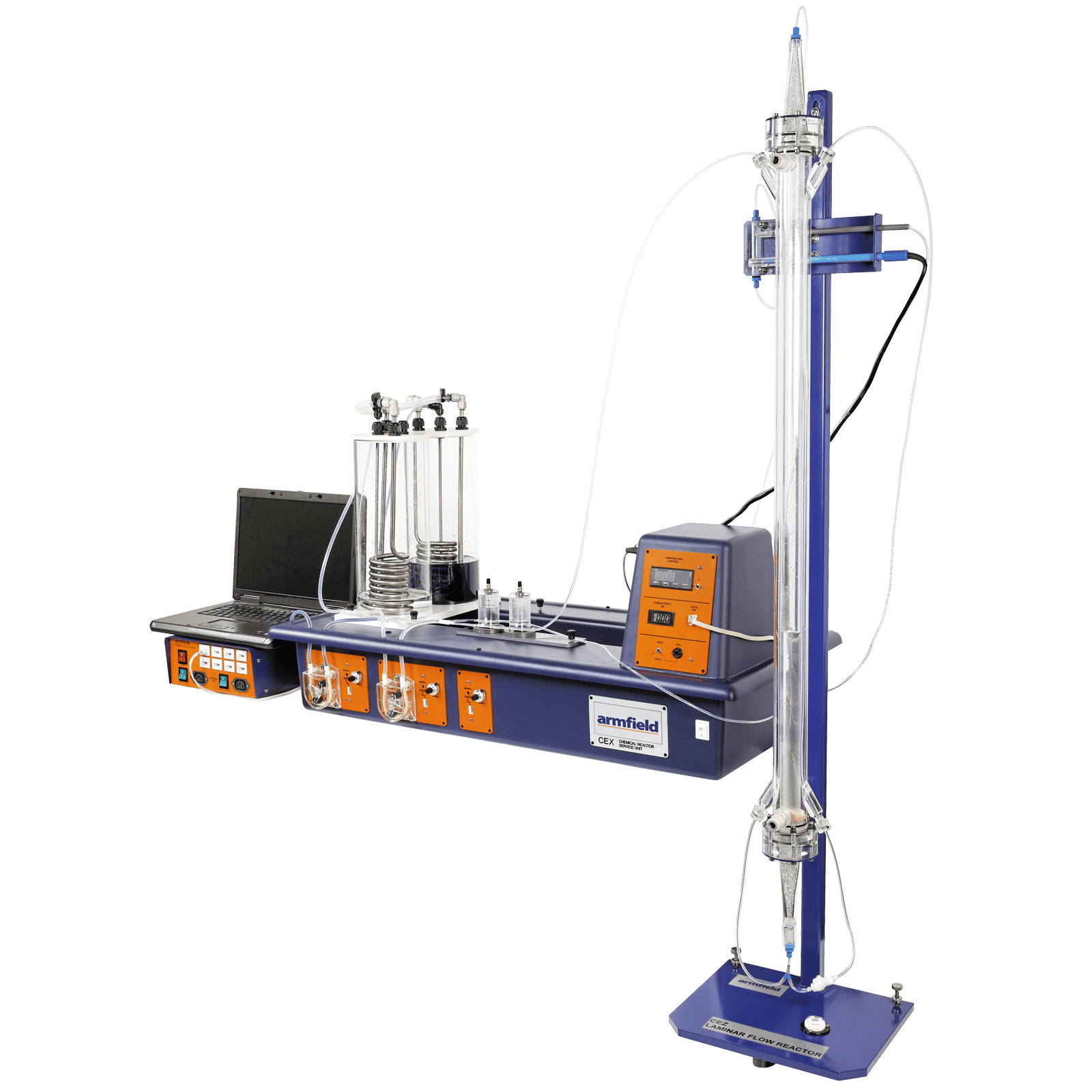

Il reattore CEY Plug Flow dimostra i cambiamenti di fase e impulso per la caratterizzazione del flusso Plug e la conversione allo stato stazionario per una reazione del secondo ordine. Si tratta di un reattore a colonna impaccata tubolare realizzato in acrilico trasparente e montato su un telaio in acciaio. Un premiscelatore statico sul fondo della colonna provvede alla premiscelazione dei reagenti che entrano nel reattore per migliorare la distribuzione del flusso.

Un blocco sensore in acrilico trasparente è montato sul telaio a pavimento e ospita i sensori di conducibilità e temperatura CEXC. I reagenti vengono alimentati al reattore dalle pompe di alimentazione CEXC utilizzando tubi in PTFE. Una valvola di iniezione a sei porte montata sul CEXC viene utilizzata per fornire le modifiche di ingresso passo o impulso dei reagenti.

Gli esperimenti con traccianti e gli esperimenti di conversione possono essere dimostrati e seguiti visivamente. La registrazione dei dati di conducibilità consente allo studente di applicare la teoria della caratterizzazione del modello di flusso e di confrontarla con i risultati sperimentali.

Categorie: Serie CE – Ingegneria Chimica, CEB-MKIII Reattore batch trasparente, CEM-MKII Reattore a serbatoio agitato continuo (CSTR), Reattore tubolare CET-MKII, CEXC – Materiale didattico sui reattori chimici – Unità di servizio, CEY Reattore a flusso laminare, CEZ Reattore a flusso plug, Educativo

Disponibilità: Su richiesta
