CEZ Reattore a flusso laminare

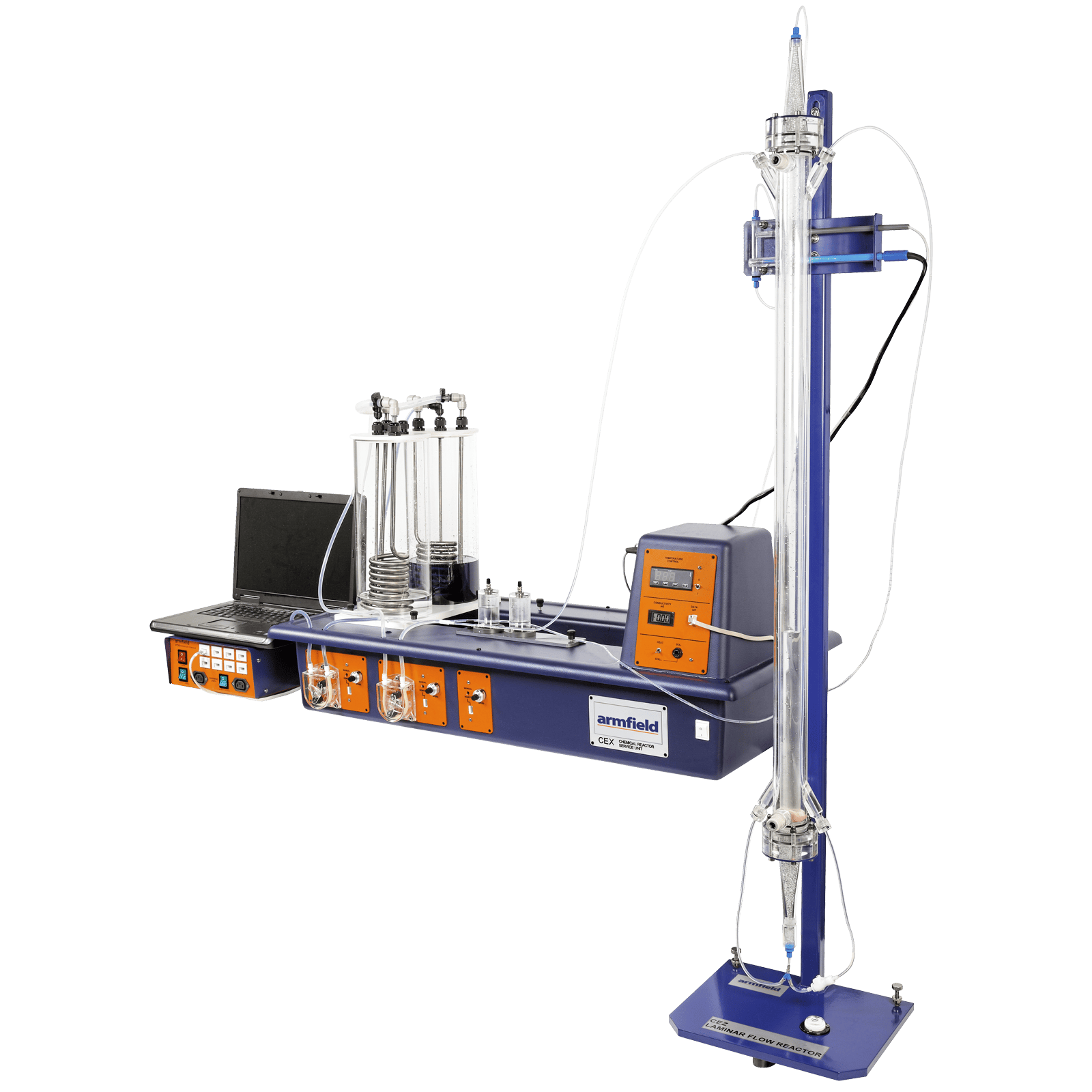

Il reattore a flusso laminare CEZ è un reattore tubolare, montato su un telaio in acciaio a pavimento con due diffusori impaccati con perle di vetro situati alle estremità.

Il reattore a flusso laminare CEZ è un reattore tubolare in acrilico trasparente, montato su un telaio in acciaio a pavimento con due diffusori imballati con perle di vetro situati alle estremità. Un premiscelatore statico sul fondo della colonna provvede alla premiscelazione dei reagenti che entrano nel reattore per migliorare la distribuzione del flusso.

Comprende due contenitori per reagenti dotati di scambiatore di calore, montati sul basamento CEXC. Lo scambiatore di calore viene utilizzato per raffreddare i reagenti prima di eseguire l’esperimento. Una camicia di acqua fredda mantiene il contenuto del reattore a temperatura costante per mantenere la caratteristica laminare. A questo scopo è necessaria una fornitura di acqua refrigerata controllata termostaticamente, come il CW-17.

Sul telaio è montato un blocco sensore in acrilico trasparente per i sensori di conducibilità e temperatura CEXC. I reagenti vengono alimentati al reattore dalle pompe peristaltiche CEXC utilizzando tubi in PTFE. Gli smorzatori di pulsazioni vengono utilizzati per garantire un flusso regolare.

Gli esperimenti con traccianti e gli esperimenti di conversione possono essere dimostrati e seguiti visivamente. La registrazione dei dati di conducibilità consente allo studente di applicare la teoria della caratterizzazione del modello di flusso e di confrontarla con i risultati sperimentali.

Categorie: Serie CE – Ingegneria Chimica, CEXC – Materiale didattico sui reattori chimici – Unità di servizio, CEZ Reattore a flusso plug, Educativo

Disponibilità: Su richiesta
