Insegnamento della fresatura CNC virtuale e basata su macchina in classe

Guarda subito il video del CNC Trainer!

Funzione e applicazioni Sia per la produzione di precisione che per la progettazione tridimensionale personalizzata, la fresatura assistita da computer sta rapidamente guadagnando importanza in numerose applicazioni professionali e tecniche. Nell’istruzione scolastica è quindi fondamentale familiarizzare tempestivamente gli studenti con questa tecnologia di produzione digitale, preparandoli così in modo ideale per il loro futuro professionale. Il CNC Trainer apre nuove entusiasmanti possibilità per i vostri concetti di insegnamento nei settori dell’artigianato, dell’arte e delle materie STEM (scienza, tecnologia, ingegneria e matematica), nonché nella formazione professionale. Nell’ambito dell’intero processo di lavoro, il gemello digitale della fresatrice consente di pianificare, controllare e valutare i pezzi praticamente in anticipo, anche prima che il materiale venga utilizzato nella produzione vera e propria. Ciò promuove un uso più sostenibile delle risorse. Il funzionamento semplificato appositamente per scopi didattici offre anche una maggiore sicurezza per l’uso nelle classi più piccole. Modello del processo di lavoro completo La moderna formazione professionale insegna oggi processi di lavoro e di produzione complessi in sei semplici passaggi:

1. Fornire informazioni sui requisiti del progetto
2. Pianificare una strategia di implementazione
3. Decidi un approccio
4. Eseguire le fasi di lavoro
5. Verificare che il lavoro sia stato eseguito correttamente
6. Valutare in merito ai miglioramenti

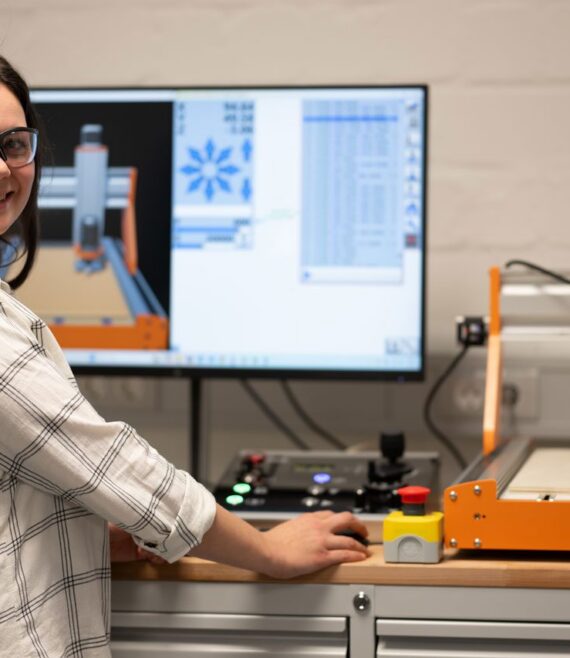

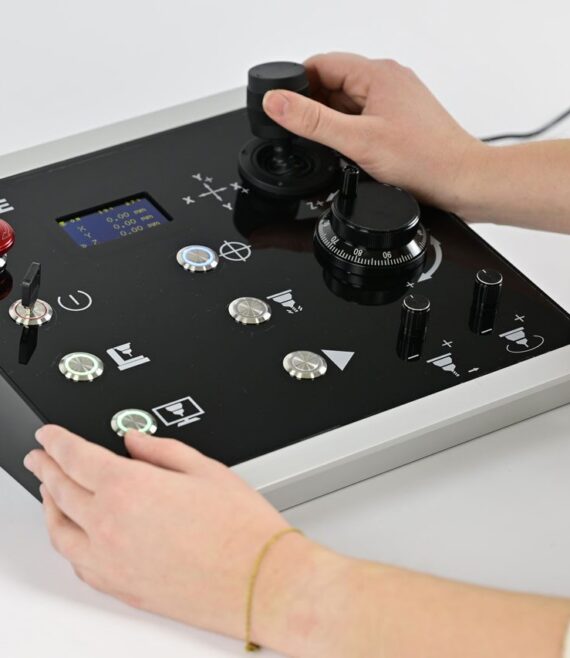

Gemello digitale Il gemello digitale è un modello virtuale preciso della fresatrice CNC che consente di simulare digitalmente in anticipo il lavoro. Ciò consente di individuare e ottimizzare gli errori in una fase iniziale prima dell’inizio della produzione vera e propria. Pannello di controllo versatile Il pannello di controllo CNC Trainer è l’interfaccia tra il programma CAD/CAM, il gemello digitale e la fresatrice CNC. Permette di avviare e arrestare il processo di fresatura virtuale o reale, di spostare manualmente gli assi utilizzando un joystick e una rotella e di configurare il motore del mandrino. Il display integrato fornisce una panoramica delle coordinate attuali della testa di fresatura, nonché della sua velocità di avanzamento attuale e della velocità del mandrino. Il processo di fresatura può essere interrotto immediatamente e in sicurezza in qualsiasi momento utilizzando l’interruttore di arresto di emergenza. Vantaggi

• Pianificazione e controllo virtuale per risultati di fresatura precisi
• Funzionamento particolarmente semplice e sicuro
• Uso sostenibile dei materiali

Dotazione e dati tecnici

• Pannello di controllo innovativo per il controllo e il monitoraggio del processo di fresatura virtuale e reale
• Gemello digitale realistico con opzioni di impostazione versatili e posizioni variabili della fotocamera
• Percorsi didattici modulari e di facile comprensione
• Facile connessione al computer tramite interfaccia USB
• Supporto standard per la fresatrice CNC Stepcraft D.420 (non compreso nella fornitura, collegamento di altre fresatrici CNC su richiesta)

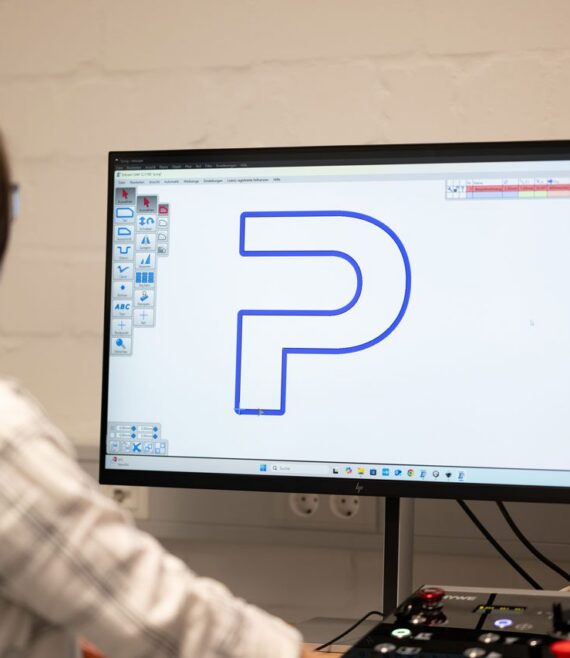

• Supporto per il software Estlcam per controllo CAM e CNC
• Requisiti di sistema: Windows 10/11, CPU a 64 bit da 2 GHz, 4 GB di RAM, risoluzione dello schermo 1280 x 720 pixel

Contenuto della fornitura

• Pannello di controllo
• Gemello digitale della fresatrice CNC Stepcraft D.420 come link per il download
• Versione di prova del software Estlcam 2D, 2.5D e 3D CAM come collegamento per il download
• Corsi di apprendimento sulla piattaforma di apprendimento curricuLAB come collegamento
