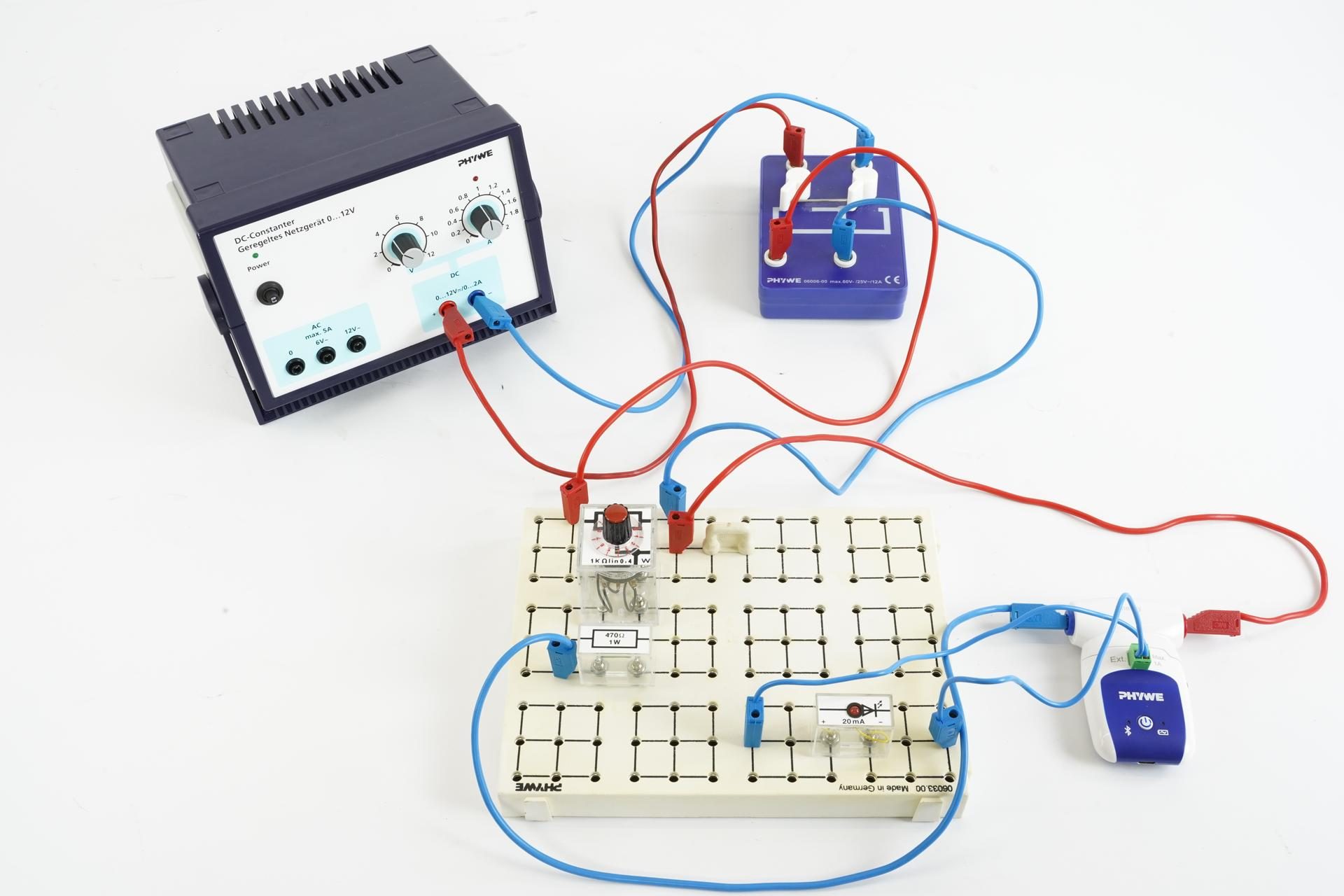

Curve caratteristiche dei semiconduttori con Cobra SMARTsense

Principio

Viene misurata la caratteristica corrente-tensione di un diodo semiconduttore. La corrente di collettore in funzione della tensione emettitore-collettore viene misurata per diversi valori di intensità della corrente di base attraverso un transistor NPN.

Vantaggi

• Sperimentazione facile e veloce
• Conosci il comportamento di diversi tipi di semiconduttori
• Implementazione semplificata: tutte le preimpostazioni già predisposte
• La registrazione dei dati rivela risultati istantanei durante la misurazione

Attivita’ proposte

1. Studiare la dipendenza dell’intensità di corrente che scorre attraverso un diodo semiconduttore.
2. Determinare le variazioni della corrente di collettore con la tensione di collettore per vari valori dell’intensità della corrente di base.

Cosa puoi imparare

• Semiconduttore
• giunzione p-n
• Diagramma delle bande di energia
• Accettatori
• Donatori
• Banda di valenza
• Banda di conduzione
• Transistor
• Punto operativo

È richiesto il computer. Software incluso.
