Filtri passa alto e passa basso

Principio

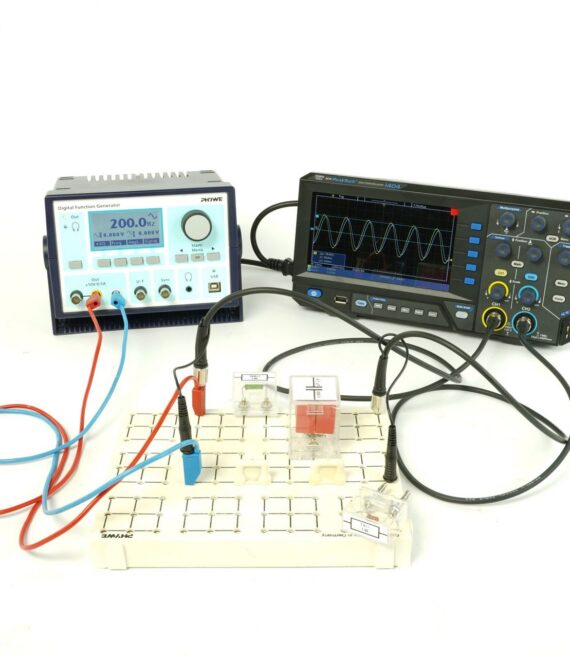

Una bobina, un condensatore, una resistenza ohmica e combinazioni di questi componenti vengono studiati per le loro caratteristiche di filtro in funzione della frequenza. Lo sfasamento dei filtri viene determinato anche in funzione della frequenza.

Vantaggi

• Configurazione semplice e molto chiara: sono necessari solo pochi componenti
• Risparmio sui costi: non è necessario un alimentatore aggiuntivo
• Implementazione semplificata: tutte le preimpostazioni già predisposte
• Il software controlla tutti i dispositivi contemporaneamente
• Con l’attrezzatura si possono eseguire ulteriori esperimenti nel campo dell’elettricità e dell’elettronica

Attivita’ proposte

• Determinazione del rapporto tra la tensione di uscita e la tensione di ingresso con il

1. Rete RC/CR,
2. Rete RL/LR,
3. Rete CL/LC,
4. Due reti CR collegate in serie

• Determinazione dello sfasamento con la rete RC/CR.
• Determinazione dello sfasamento con due reti CR collegate in serie.

Obiettivi formativi

• Circuito
• Resistenza
• Capacità
• Induttanza
• Condensatore
• Bobina
• Sfasamento
• Filtra
• Le leggi di Kirchhoff
• Diagramma di Bode

Software indipendente dal sistema operativo incluso. Computer non fornito.
