FT29 Unità di estrazione solvente e desolventizzazione batch

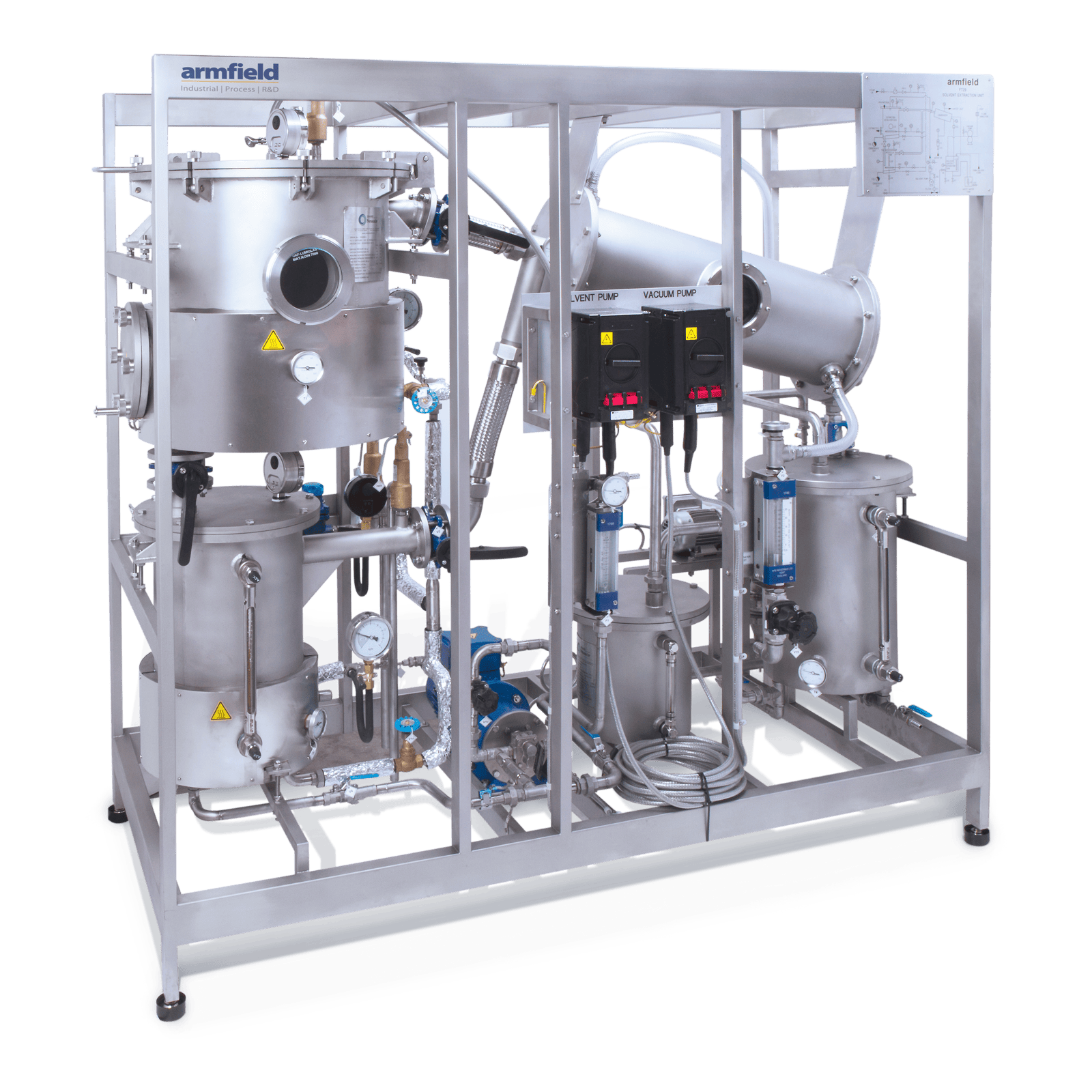

Armfield FT29 è un’unità di processo batch da 25 litri autonoma e da pavimento che dimostra una varietà di estrazioni solide/liquide.

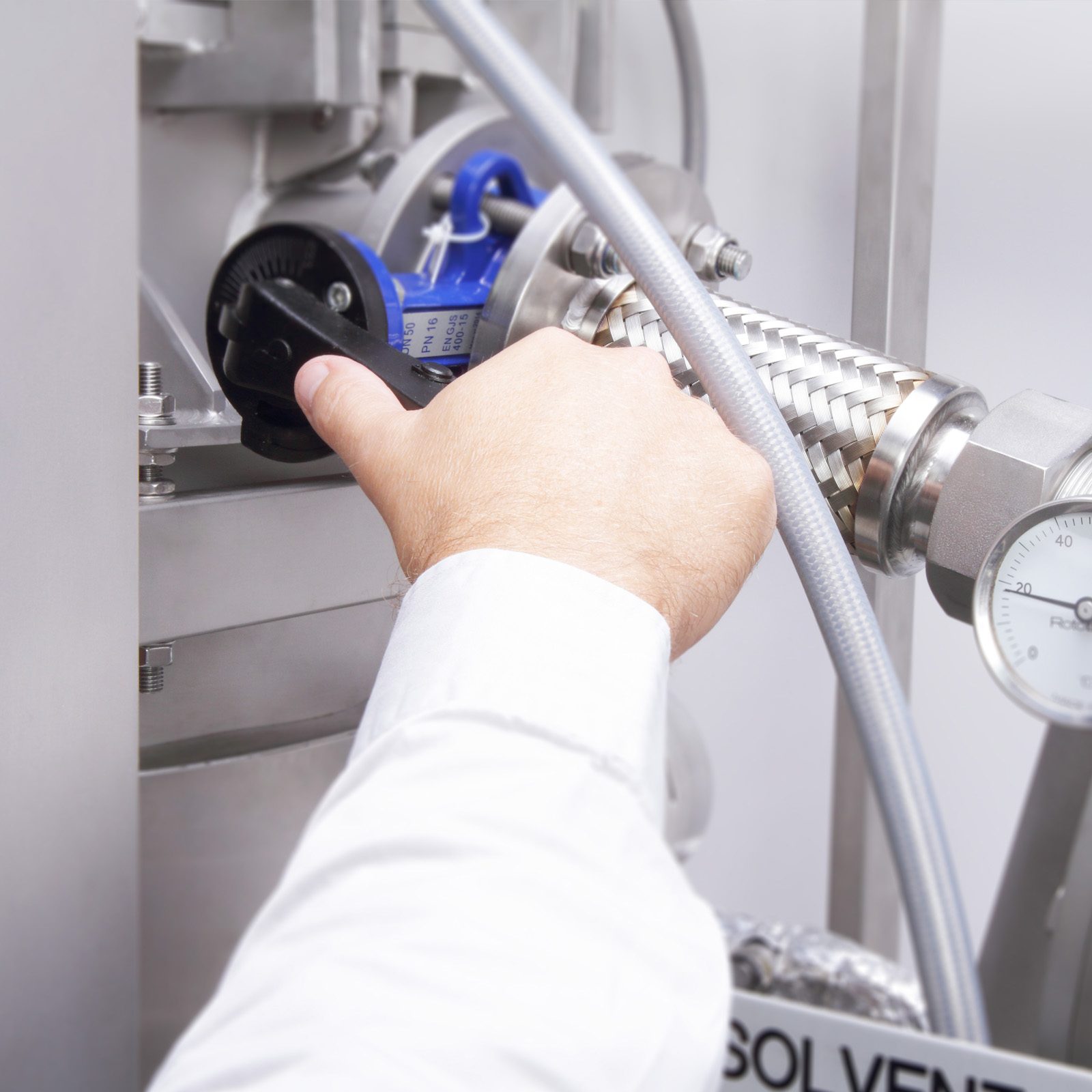

Tutti i serbatoi, i tubi, le valvole e i raccordi a contatto con i materiali di processo sono costruiti in acciaio inox, così come la struttura di supporto.

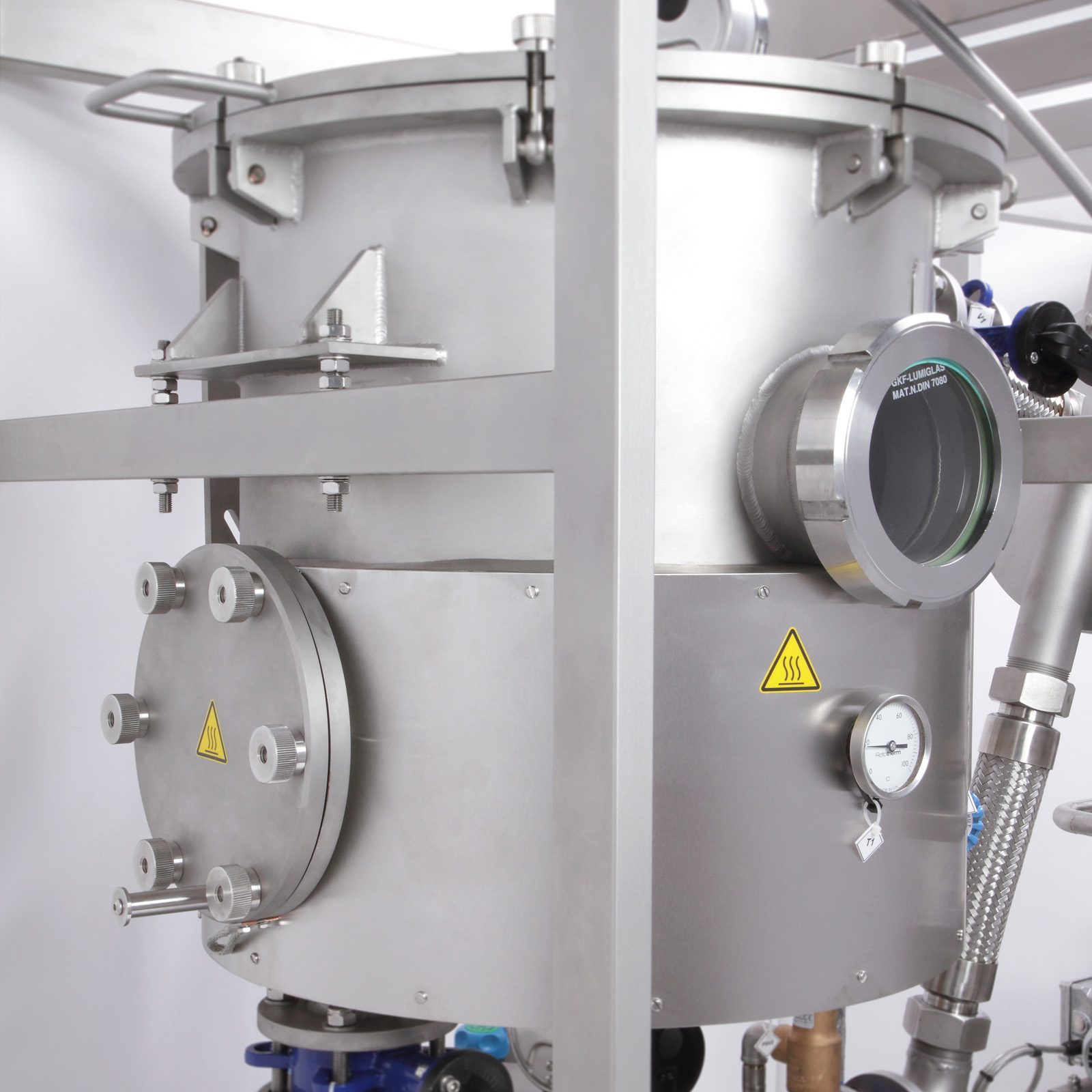

L’estrattore/desolventizzatore cilindrico con coperchio incernierato per il caricamento del materiale di estrazione, presenta una base leggermente inclinata verso una porta per lo scarico della farina estratta e desolventizzata. Il materiale è supportato sopra la base da una piastra forata ricoperta da una rete a trama fine in modo che il solvente possa defluire nel serbatoio della miscella trattenendo i solidi. La base della vasca è dotata di una cassa di vapore indiretto per il riscaldamento di processo.

Il vapore diretto viene iniettato a portata variabile attraverso un tubo di distribuzione posizionato sopra la rete. Un analogo tubo di distribuzione posizionato in prossimità della sommità del serbatoio consente di spruzzare uniformemente il solvente sul letto di materiale. Anche la vasca miscellanea, posizionata direttamente sotto l’estrattore per la raccolta del liquido drenante, è un recipiente cilindrico che incorpora come base una cassa vapore.

Questo recipiente incorpora anche un tubo di distribuzione diretta del vapore attraverso il quale il vapore può essere dosato a velocità variabile.

Il vapore proveniente dai serbatoi, prodotto nel processo di desolventizzazione, viene diretto tramite condotti al condensatore del solvente, che è un’unità a fascio tubiero inclinata attraverso la quale viene fatta circolare l’acqua. La condensa (solitamente una miscela di solvente e acqua) viene scaricata nel serbatoio del separatore acqua solvente, che consente una separazione completa del solvente e dell’acqua mediante un processo per gravità.

(Nota: in questo serbatoio è possibile separare efficacemente solo l’esano o i solventi con un peso specifico simile).

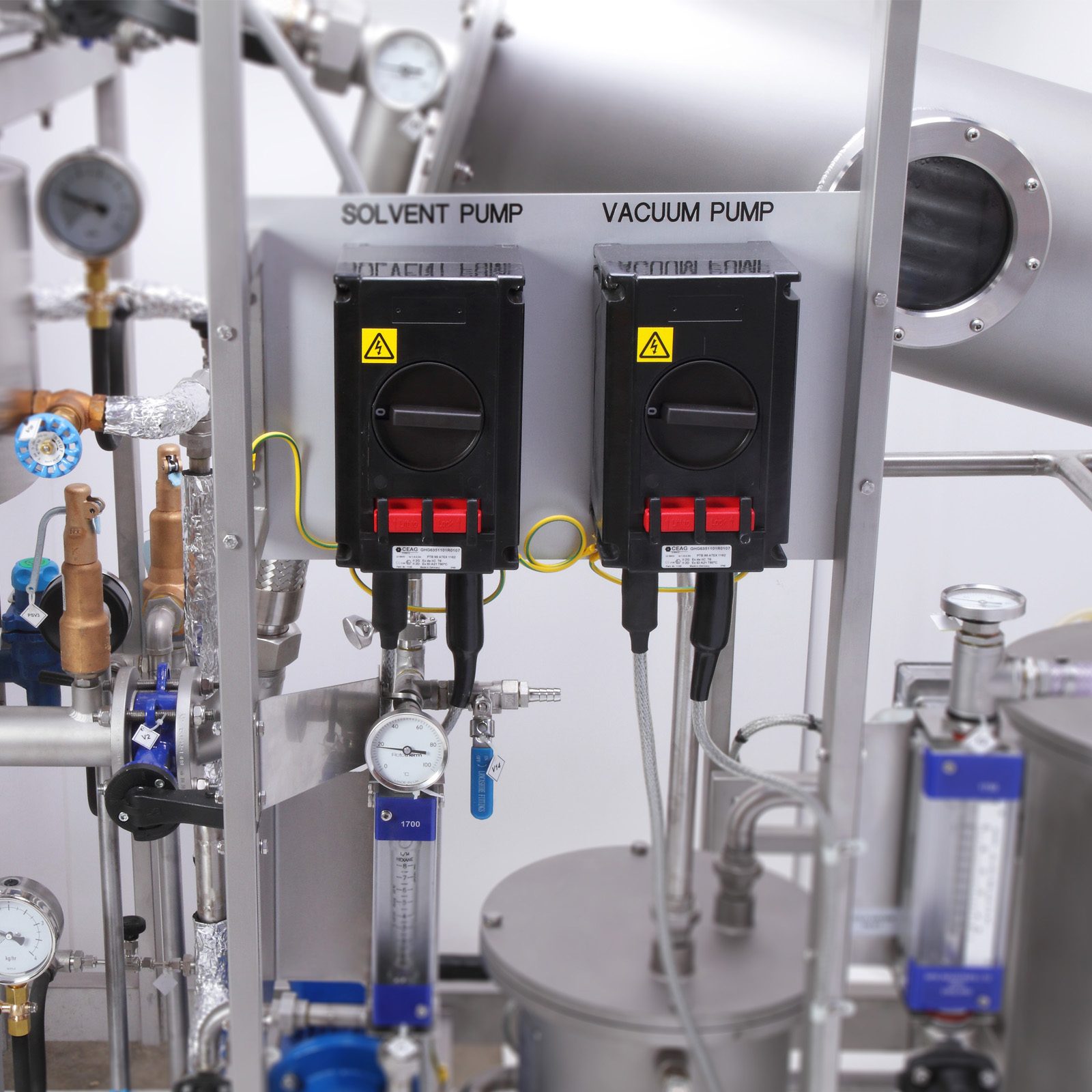

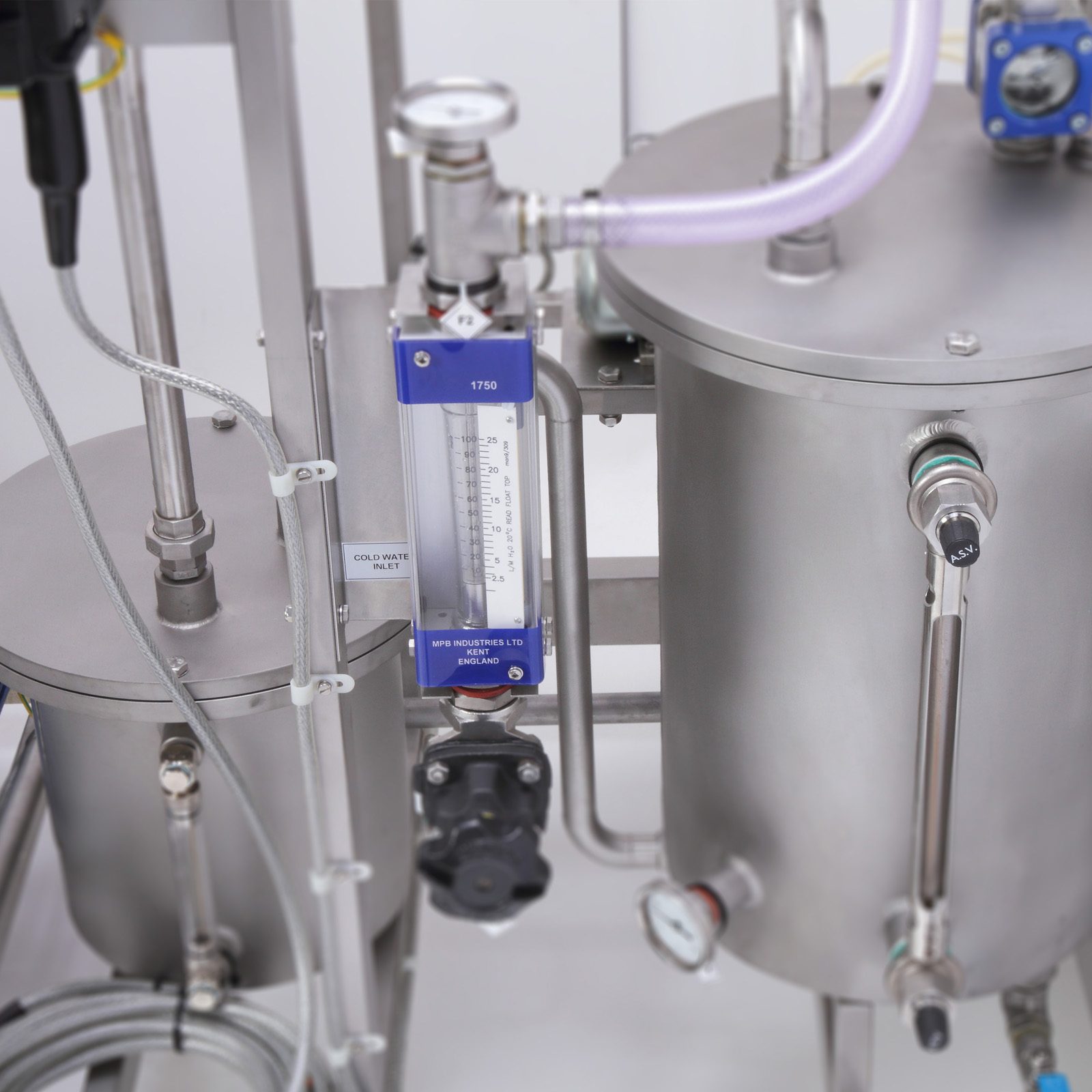

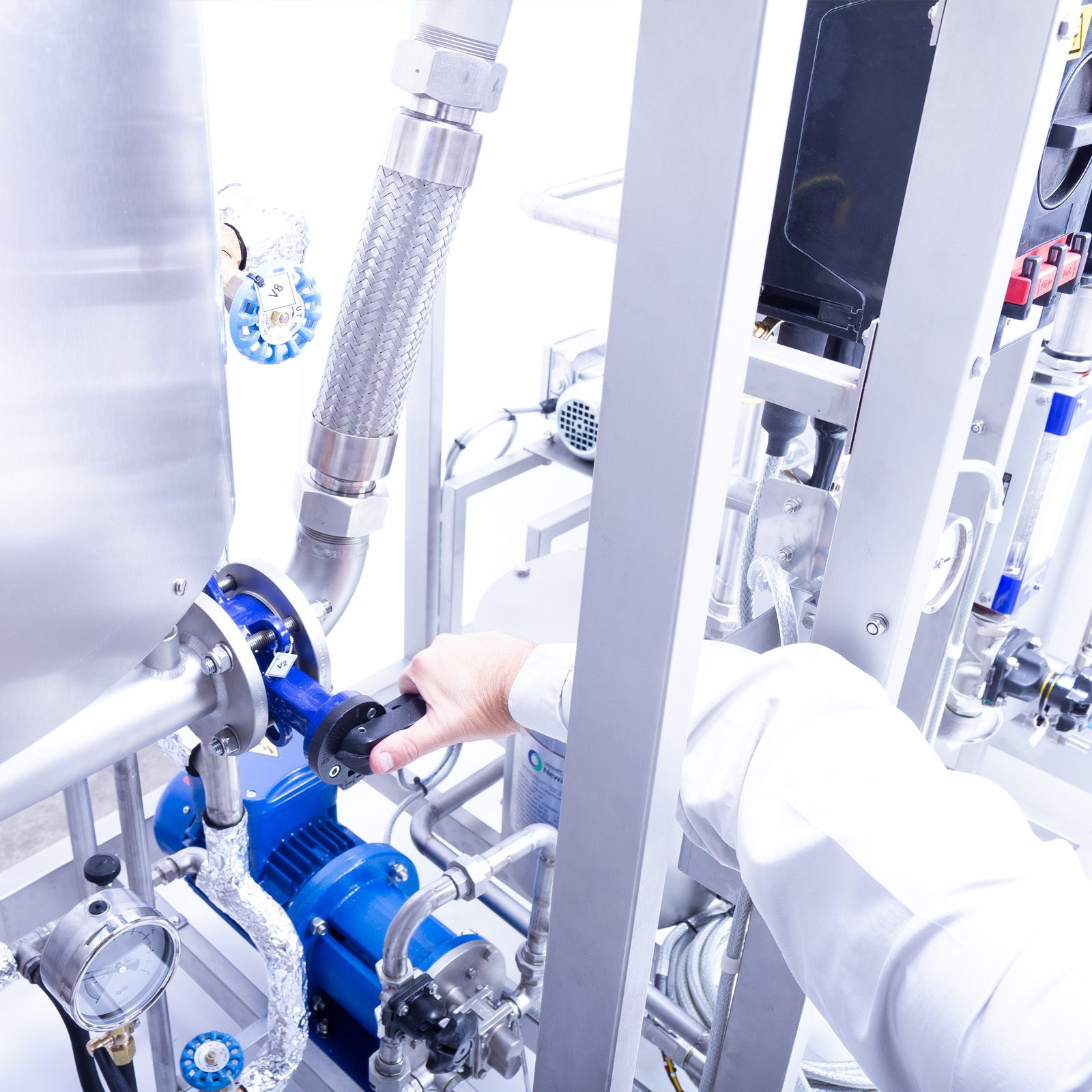

Il solvente recuperato da questo serbatoio può quindi essere ricircolato dalla pompa del solvente a una velocità regolata attraverso un flussometro ad area variabile.

L’acqua in eccesso trabocca in un serbatoio per le acque reflue da dove può essere smaltita al termine del processo. Il funzionamento a pressioni di sistema ridotte è ottenuto da una pompa per vuoto del tipo a membrana in PTFE. L’uscita di questa pompa è convogliata attraverso un rompifiamma fino ad un idoneo punto di ventilazione. Ciascun recipiente è dotato di appositi vetri di livello/spia in modo che i processi possano essere osservati e monitorati. Ove necessario vengono forniti manometri e temperature, così come adeguate valvole di campionamento e drenaggio. L’esano è il solvente più utilizzato nel processo di estrazione e, data la natura infiammabile di questo prodotto, le apparecchiature elettriche sono state ridotte al minimo.

Laddove sia necessario utilizzare apparecchiature elettriche, ciò è specificato in base agli standard di sicurezza appropriati. I principali recipienti di lavorazione sono stati progettati in conformità con il codice di condotta appropriato per i recipienti a pressione saldati.

Sistema autonomo

Da pavimento

Recipiente singolo di estrazione/desolventizer

Serbatoio recupero solvente/acqua

Tutta la costruzione ignifuga

Approvato ATEX

Funzionamento di versioni su piccola scala di processi industriali

È possibile elaborare un’ampia varietà di estrazioni solide/liquide

Possono essere lavorate piccole quantità (25kg).

Basso tasso di smaltimento dei rifiuti

Industrie chiave

Biofarmaceutico e Biotecnologie

Cosmetici e cura personale

Istruzione e università

Cibo e bevande

Petrolio e gas

Farmaceutico

Polveri e pigmenti/Rivestimento

Categorie: Oli commestibili ed essenziali Armfield, Tecnologia alimentare educativa Armfield, Serie FT – Tecnologia alimentare educativa, FT29 Unità di estrazione solvente e desolventizzazione batch, IFT Tecnologia alimentare industriale, Tecnologia alimentare industriale

Disponibilità: Su richiesta
