Unità di Estrazione con Solvente FT29 Batch per Processi Solido-Liquido e Recupero Solvente

L’unità FT29 è un sistema batch su scala pilota progettato per lo studio e la simulazione dei processi di estrazione solido-liquido con solvente, integrando anche le fasi di desolventizzazione e recupero del solvente. L’impianto consente di riprodurre in modo realistico i processi industriali utilizzati nei settori alimentare, farmaceutico, chimico e delle biotecnologie.

Il sistema è completamente autonomo e montato su struttura da pavimento, con una capacità operativa di circa 25 litri, rendendolo ideale per attività di ricerca, sviluppo e formazione avanzata. È progettato per lavorare con piccoli lotti di materiale, riducendo il consumo di materie prime e facilitando la gestione dei residui.

Il cuore dell’impianto è costituito da un estrattore cilindrico con coperchio incernierato, all’interno del quale il materiale solido viene trattato con solvente. Il letto di prodotto è sostenuto da una piastra forata con rete filtrante, che permette al solvente di attraversare il materiale estraendo i componenti desiderati, mentre i solidi vengono trattenuti.

Il processo è supportato da sistemi di riscaldamento a vapore, sia diretto che indiretto, che consentono di controllare le condizioni operative durante le fasi di estrazione e desolventizzazione. Il solvente viene distribuito uniformemente sul materiale, mentre il liquido estratto (miscella) viene raccolto in un serbatoio dedicato.

Una delle caratteristiche più avanzate del sistema è il circuito di recupero del solvente. I vapori generati durante il processo vengono convogliati verso un condensatore a fascio tubiero, dove vengono raffreddati e trasformati nuovamente in liquido. Successivamente, una separazione per gravità consente di distinguere solvente e acqua, permettendo il riutilizzo del solvente all’interno del processo.

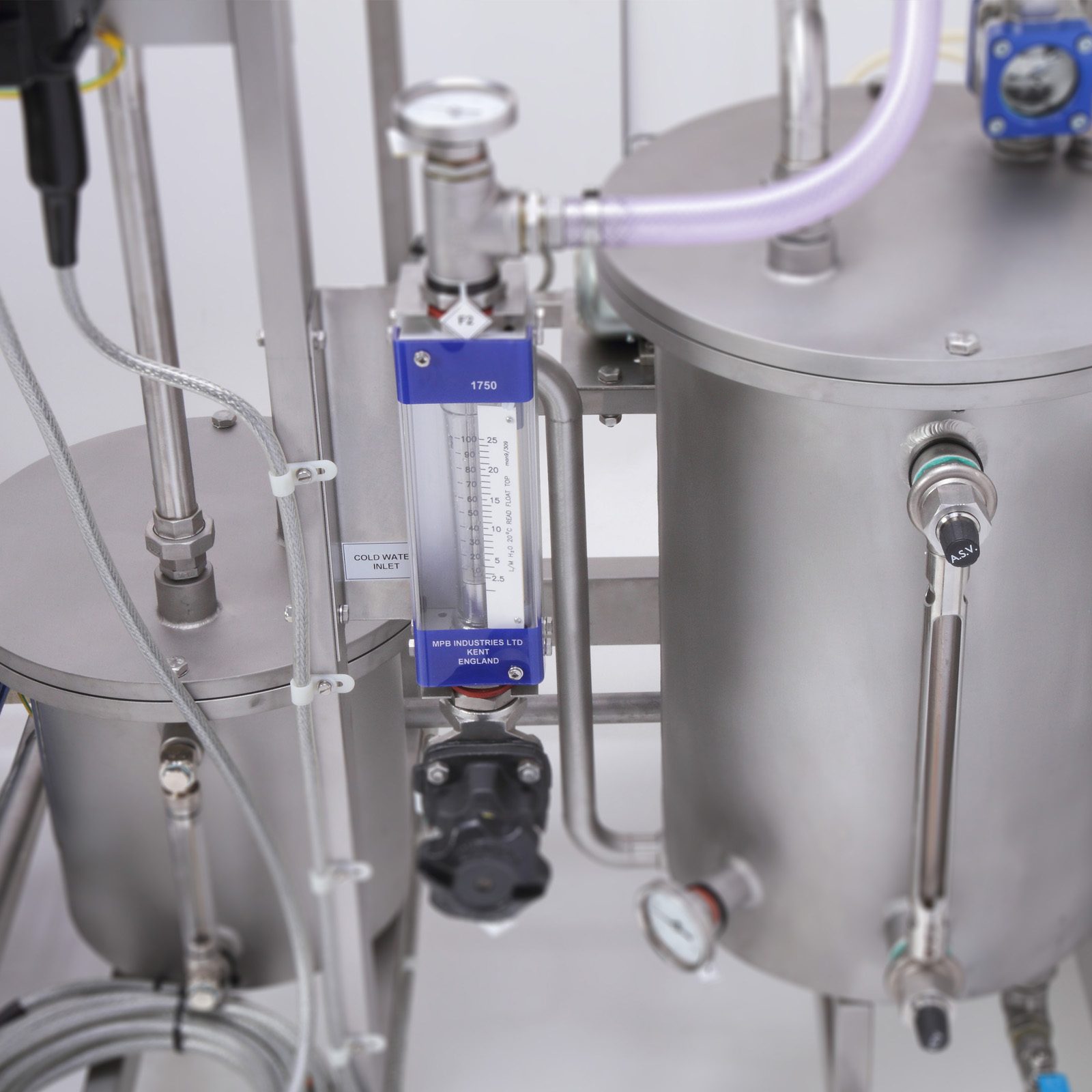

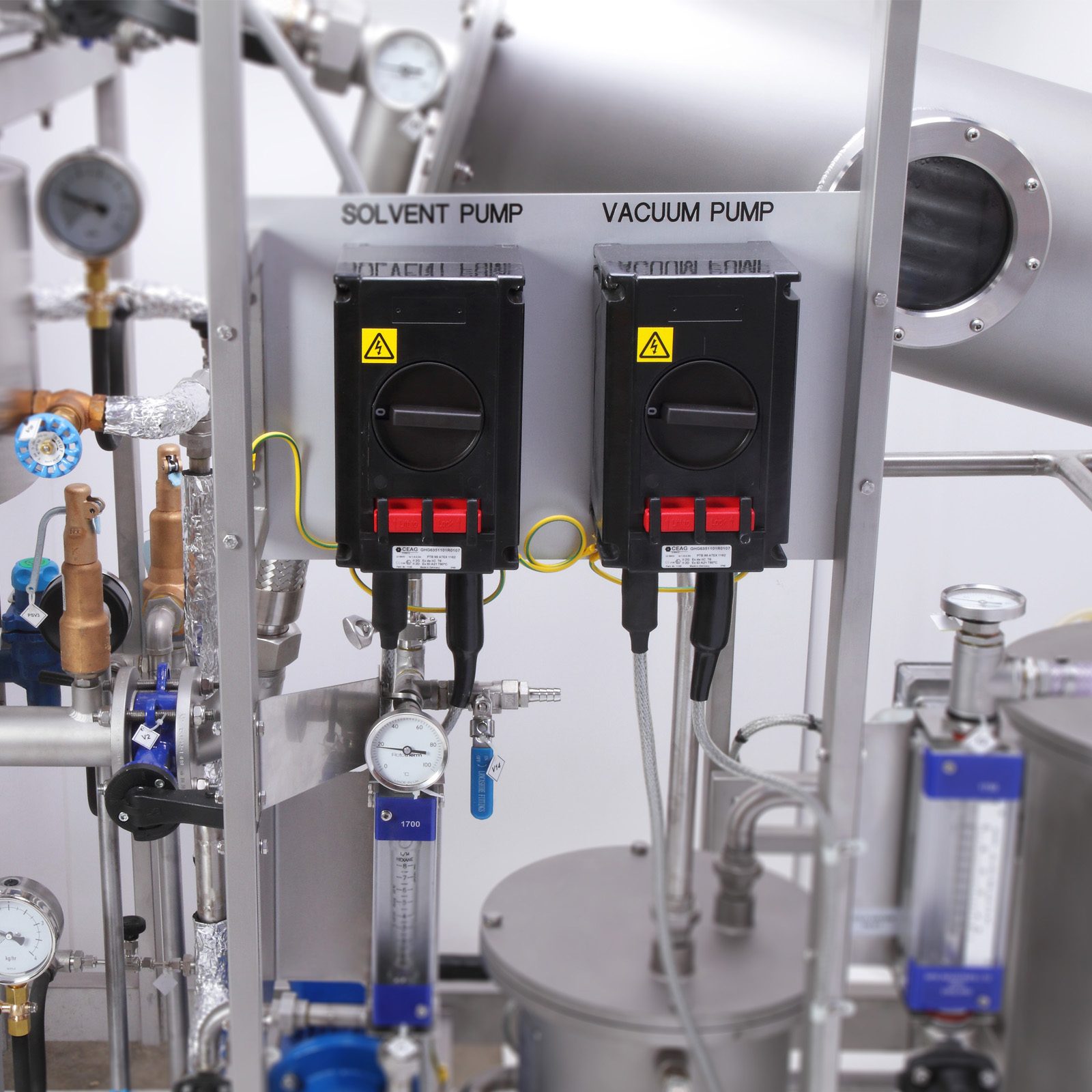

Il sistema è dotato anche di una pompa per vuoto, che consente di operare a pressioni ridotte, migliorando l’efficienza del processo e facilitando la rimozione del solvente dal materiale trattato. Tutti i principali parametri di processo possono essere monitorati tramite indicatori di livello, pressione e temperatura, garantendo un controllo completo delle operazioni.

Dal punto di vista costruttivo, l’impianto è realizzato interamente in acciaio inox per garantire resistenza e compatibilità con applicazioni industriali. La progettazione include elementi di sicurezza avanzati, con componenti conformi agli standard ATEX per l’utilizzo con solventi infiammabili come l’esano.

Le principali applicazioni includono:

• estrazione di oli e composti da biomasse
• processi farmaceutici e biotecnologici
• produzione di ingredienti per alimenti e cosmetici
• trattamento di polveri e materiali solidi

Grazie alla sua configurazione completa, alla possibilità di recupero del solvente e al controllo dei parametri di processo, l’unità FT29 rappresenta una soluzione avanzata per lo studio e lo sviluppo dei processi di estrazione industriale su scala pilota.
