Intensità di diffrazione di fenditure e griglie multiple

Principio

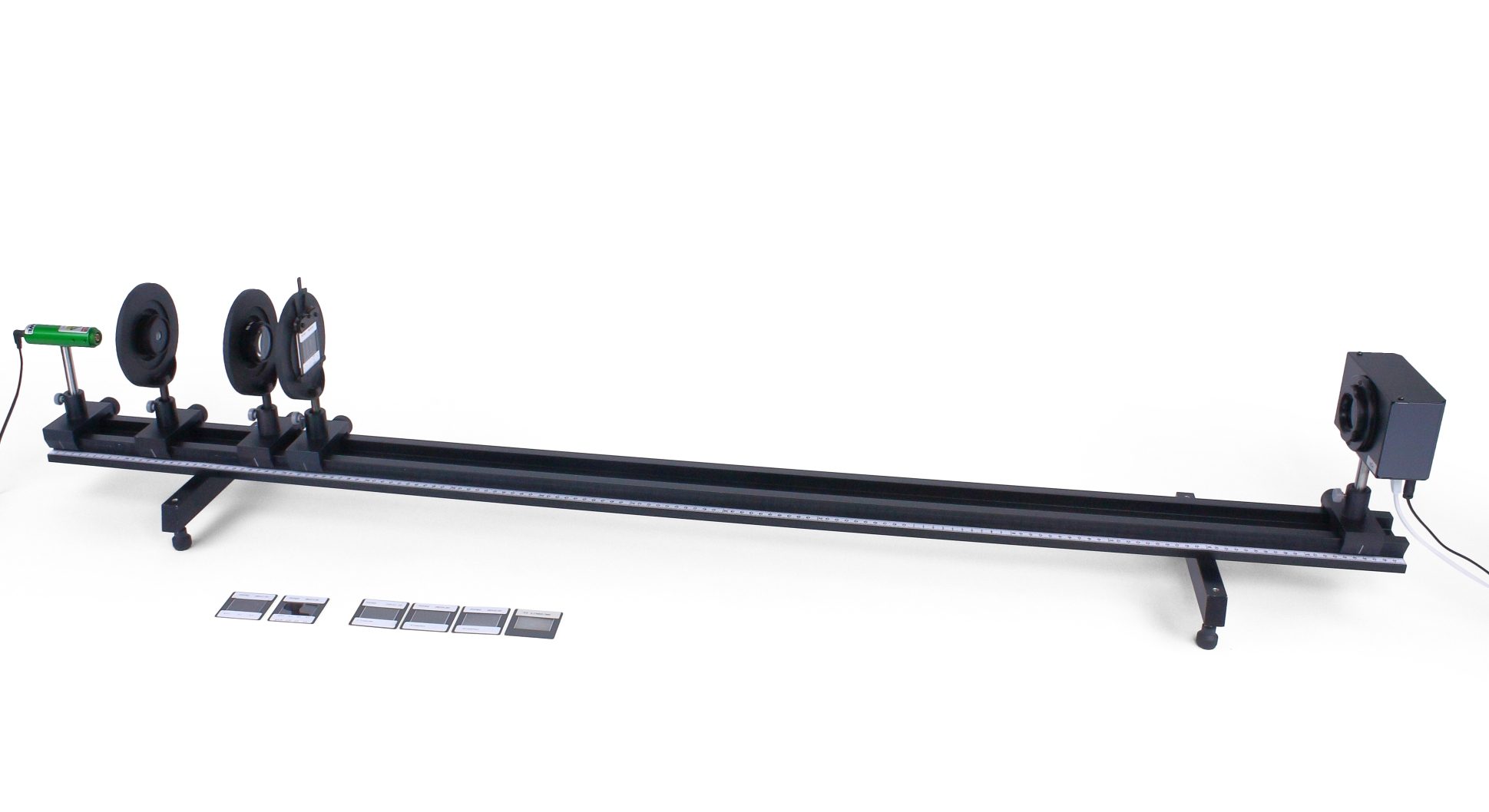

Molteplici fenditure che hanno tutte la stessa larghezza e la stessa distanza tra loro, nonché griglie di trasmissione con diverse costanti di griglia, vengono sottoposte alla luce laser. I corrispondenti schemi di diffrazione vengono misurati in base alla loro posizione e intensità, per mezzo di un fotodiodo spostabile.

Vantaggi

• Comprendere cosa fa funzionare una griglia ottica, avvicinandola tramite “fessure multiple”
• La luce coerente di un laser dà la possibilità di una facile osservazione
• Chiara correlazione dei risultati della misurazione con la teoria sottostante

Attivita’ proposte

1. Viene determinata la posizione del primo minimo di intensità dovuto ad una singola fenditura e il valore viene utilizzato per calcolare la larghezza della fenditura.
2. Deve essere determinata la distribuzione dell’intensità delle figure di diffrazione di una fenditura tripla, quadrupla e anche quintupla, dove le fenditure hanno tutte la stessa larghezza e la stessa distanza tra loro. Devono essere valutate le relazioni di intensità dei picchi centrali.
3. Per griglie di trasmissione con costanti reticolari diverse, deve essere determinata la posizione dei picchi di diversi ordini di diffrazione e il valore trovato utilizzato per calcolare la lunghezza d’onda della luce laser.

Obiettivi formativi

• Principio della legge di Huygens
• Legge di interferenza
• Legge di Fraunhofer e diffrazione di Fresnel
• Legge di coerenza
• Legge del laser
