Modulo NMR

Funzione e applicazioni

Il modulo NMR viene utilizzato con l’unità di controllo ESR/NMR per studiare la risonanza magnetica nucleare in glicerina, polistirene e teflon. Il set dell’attrezzatura è composto dall’unità base regolata in fabbrica con due bobine magnetiche, la sonda NMR, il campione di glicerina, il campione di polistirolo, il campione di teflon e un campione di riferimento vuoto. Con ciascun modulo NMR viene fornito un rapporto di misurazione. Questo rapporto specifica la frequenza di risonanza della glicerina e l’intensità del campo magnetico permanente del rispettivo modulo.

L’osservazione delle risonanze si ottiene attraverso transizioni indotte ad alta frequenza al variare del campo magnetico esterno. Le curve di assorbimento della risonanza possono essere visualizzate utilizzando un semplice oscilloscopio a doppio canale.

Vantaggi

• Maneggevolezza grazie al design compatto.
• Unità base versatile.

Dotazione e dati tecnici

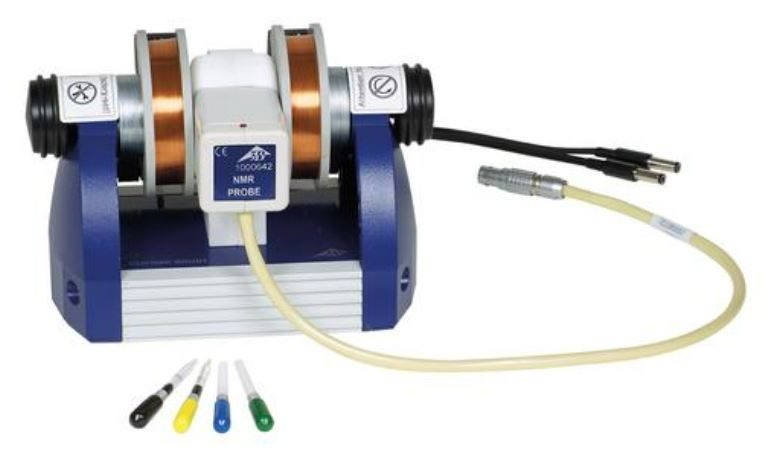

Il set dell’attrezzatura è composto dall’unità base regolata in fabbrica con due bobine magnetiche, la sonda NMR, il campione di glicerina, il campione di polistirolo, il campione di teflon e un campione di riferimento vuoto. Con ciascun modulo NMR viene fornito un rapporto di misurazione. Questo rapporto specifica la frequenza di risonanza della glicerina e l’intensità del campo magnetico permanente del rispettivo modulo.

• 1 unità base con bobine magnetiche e magnete preinstallati
• 1 sonda NMR
• 1 campione di riferimento (vuoto)
• 1 campione di glicerina
• 1 campione di teflon
• 1 campione di polistirolo
• 1 rapporto di misurazione

Peso totale: ca. 3,2 kg

• Unità base: A × L × P: 165 mm × 105 mm × 135 mm Densità del flusso magnetico del magnete permanente (vedi rapporto): ca. 300 mT Gamma di frequenza: ca. 11,5 MHz–15 MHz Connettore sonda: spina Lemo a 4 pin Diametro del campione: 4,5 mm Distanza dall’ingresso del campione al centro della camera di misurazione: ca. 26 mm

• Coppia di bobine: Bobine: 500 ciascuna, Densità del flusso magnetico: 0–3,67 mT Connettore: Spina coassiale, 5,5 × 2,5 mm, Densità del flusso magnetico: 0–3,7 mT
