Motore, con ingranaggi, 12 VDC

Funzione e applicazioni

Motore DC antidisturbo con riduttore montato su asta di supporto rimovibile. Il motore può, ad esempio, essere utilizzato per azionare la macchina delle onde.

Vantaggi

• Asta di supporto per il montaggio (rimovibile).

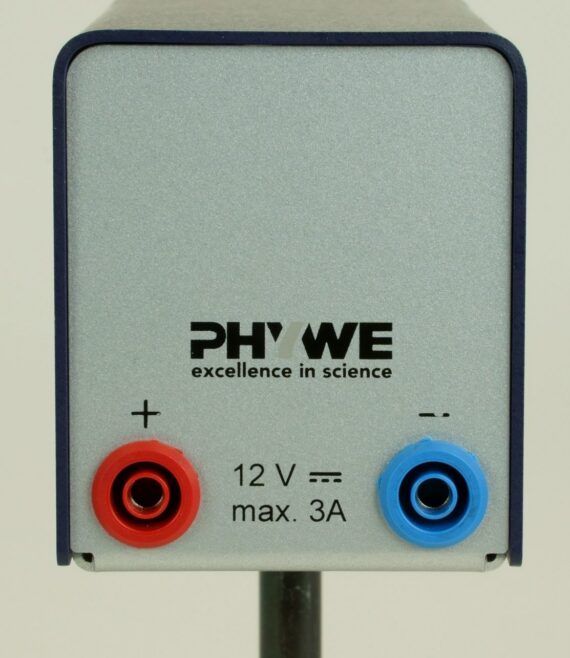

• Coppia di prese da 4 mm per l’alimentazione della tensione di esercizio.

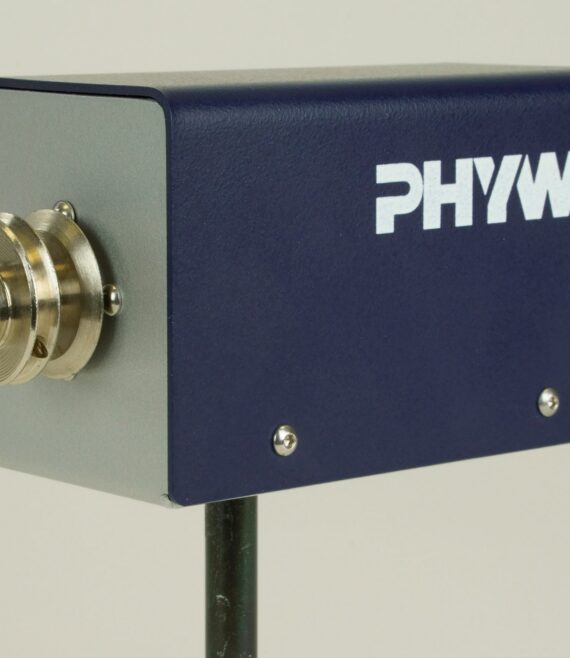

• Attacco con tre funzioni: Attacco puleggia (montato sull’albero del cambio con una vite di fermo). Disco eccentrico con piccola scanalatura per corda (foro filettato e marcatura, ad esempio per la determinazione della velocità stroboscopica). Puleggia con scanalatura per corda, utilizzata tra l’altro per trasmissioni a cinghia. Il disco è dotato di due fori eccentrici: un foro filettato più piccolo e un foro più grande attraverso il quale è possibile far passare una corda da avvolgere.

Dotazione e dati tecnici

• Con riduttore fisso 5:1, tamburo portacavo e puleggia.
• Tensione operativa: 3 … 12 V CC.
• Velocità: massima. 2000 giri al minuto.
• Corrente continua: max. 2,8 A.
• Potenza continua: max. 33 W.
• Velocità a vuoto: max. 840 giri al minuto.
• Coppia: ca. 0,3 Nm.
• Efficienza: ca. 53%.
• Dimensioni (mm): 162 × 140 × 62.
• Vite di fissaggio (chiave a brugola da 1,5 mm) per il fissaggio all’albero del cambio.
• Eccentricità (disco eccentrico): 1,5 mm.
