Pannello di controllo ESR-NMR (230 V, 50/60 Hz)

Funzione e applicazioni

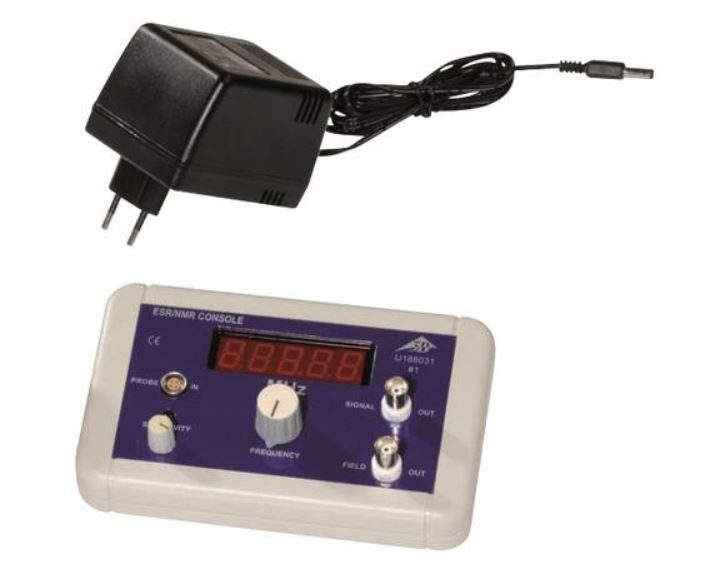

Pannello di controllo ESR/NMR per lo studio della risonanza di spin elettronico (ESR) sull’elettrone spaiato delle molecole DPPH (difenil-picril-idrazile) nonché della risonanza magnetica nucleare (NMR), ad esempio su glicerolo, polistirene e teflon. Le risonanze vengono monitorate da transizioni indotte ad alta frequenza quando cambia il campo magnetico esterno. Le curve di assorbimento della risonanza possono essere visualizzate con un semplice oscilloscopio a due canali. Il dispositivo è costituito dai seguenti componenti:

• 1 consolle di controllo
• 1 alimentatore (12 V CA (230 V, 50 / 60 Hz))

Dotazione e dati tecnici

• Pannello di controllo: Collegamento delle teste di misura: presa Lemo a quattro poli Collegamento della coppia di bobine: Sorgente di corrente a dente di sega 0 – 250 mA, 50 ms, coppia di prese cave Campo di uscita: proporzionale alla corrente della bobina, da 0 a 1 V, presa BNC Segnale di uscita: Segnale di risonanza, da 0 a 1 V, presa BNC Gamma di frequenza: ca. da 45 a 75 MHz (ESR) ca. da 10 a 15 MHz (NMR) A x L x P: 45 mm x 170 mm x 105 mm Peso: ca. 1,05 kg
