Pendolo balistico

Funzioni e applicazioni

Per la dimostrazione del movimento del proiettile e per l’analisi quantitativa delle traiettorie, in particolare per determinare l’altezza e la portata di un proiettile in funzione dell’angolo e del valore assoluto della velocità iniziale del proiettile. Con il pendolo balistico è possibile determinare la quantità di moto del proiettile.

Il pendolo balistico è composto da

• Unità balistica (11229-10)
• Pendolo balistico per unità balistica (11229-20)

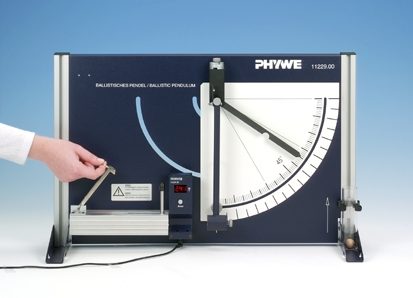

L’unità proiettile è costituita da una piastra metallica incorniciata e verniciata con piedini regolabili antiscivolo e una scala angolare incernierata su cui la catapulta può essere facilmente montata per esperimenti con proiettili. Con l’aiuto di una leva di tensionamento è possibile impostare tre diversi passi (tre velocità di proiettile) per la catapulta a molla e rilasciarli manualmente tramite una leva di trazione. Le palline (sfere di ferro e una pallina di legno con nucleo di ferro) sono tenute in posizione da un supporto magnetico. Le velocità dei proiettili possono essere determinate direttamente utilizzando l’accessorio di misurazione della velocità consigliato (11229-30). I punti di atterraggio per determinare la portata del proiettile sono contrassegnati con l’aiuto di una striscia di registrazione (11221-01). Il pendolo balistico è costituito da un’asta del pendolo con indice trascinante, peso conico con vite zigrinata per l’espulsione della pallina intrappolata. Quando non viene utilizzato, il pendolo può essere fissato sul retro dell’unità balistica.

Vantaggi

• Portata riproducibile del proiettile fino a 3 m (dispersione della portata del proiettile circa 1%)
• Angolo di proiezione continuamente variabile tra 0° e 90°
• Selezione di tre diverse velocità iniziali
• Due palline di massa diversa ma dello stesso diametro
• Verifica del principio dell’energia e del principio della quantità di moto lineare
• Dimostrazione della differenza tra urto elastico e anelastico
• Determinazione della velocità della palla
• Variazione della massa del pendolo e quindi del baricentro del pendolo, utilizzando pesi aggiuntivi

Dotazione e dati tecnici

• Unità da tavolo con lanciatore con 3 velocità iniziali selezionabili
• Scala angolare orientabile
• Dispositivo ad innesto per attacco misurazione velocità
• Angolo di rilascio: 0…90 gradi; s divisione della scala: 1 grado
• Gamma di traiettoria: max. 3 m (deviazione 1%)
• Dimensioni (mm): 600 x 385
• Compresa una palla d’acciaio e una di legno; diametro: 20 mm

Accessori necessari

• Accessorio per la misurazione della velocità (11229-30)
• Striscia di registrazione (11221-01)
