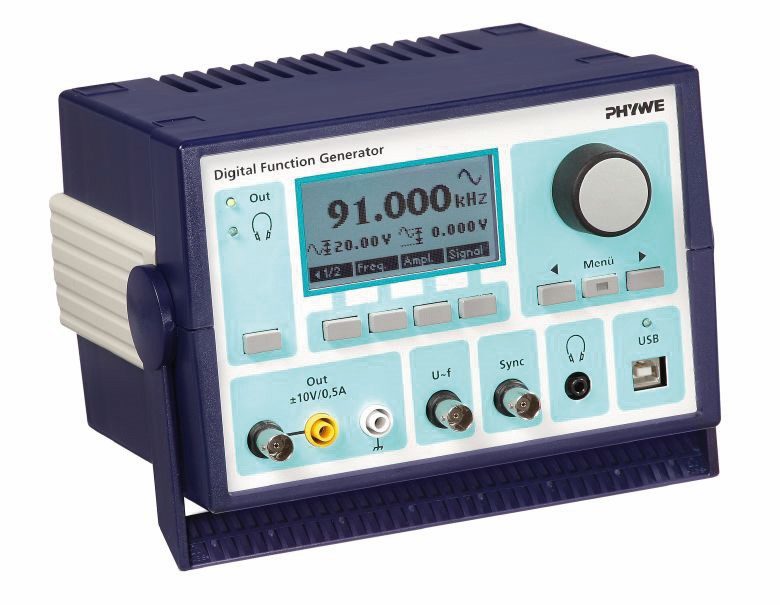

PHYWE Digital Function Generator, USB
2.205,00 €
Prezzo IVA esclusa
Codice MEPA9904208ABX
Generatore di segnali digitali da utilizzare come sorgente di tensione programmabile in esperimenti pratici o dimostrativi, in particolare nei settori dell’acustica, dell’elettrotecnica e dell’elettronica.
Codice:4208ABX
€Finanziabile con fondi PNRR e bandi
Questo prodotto rientra negli acquisti dei bandi aperti qui sotto: ti aiutiamo a candidare la tua scuola.
- Nuovo Avviso PNRR – Scuola 4.0: Campus Formativi Integrati per Istituti Tecnici e Professionalitra 39 giorni
- Nuovo Avviso FESR “Scuola e Competenze” 2021-2027 Laboratori Innovativi negli Istituti Tecnici e Professionalitra 39 giorni
- Nuovo Avviso POC “Per la Scuola” – Laboratori Innovativi negli Istituti Tecnici e Professionalitra 39 giorni
Descrizione
Funzione e applicazioni
Generatore di segnali digitali da utilizzare come sorgente di tensione programmabile in esperimenti pratici o dimostrativi, in particolare nei settori dell’acustica, dell’elettrotecnica e dell’elettronica.
Vantaggi
- Può essere utilizzato come dispositivo autonomo universale o controllato tramite un’interfaccia USB
- Utilizzabile universalmente grazie all’ampia gamma di frequenza regolabile in continuo
- Utilizzabile come sorgente di tensione programmabile tramite l’uscita dell’amplificatore
- Funzionamento intuitivo, guidato da menu tramite manopola di controllo e pulsanti funzione, con funzionalità di aiuto
- Display grafico monocromatico illuminato per la massima visibilità e leggibilità
- Semplice impostazione delle rampe di tensione e frequenza in modalità stand-alone
- Dispone di uscita V = f(f) per una facile lettura della frequenza sotto forma di tensione – ideale per misurare la risposta del circuito alle rampe di frequenza utilizzando un oscilloscopio
- Bassa distorsione e rapporto segnale-rumore per segnali brillantemente chiari – ideale per esperimenti acustici/audio
- Include software per Windows e MacOS
Dotazione e dati tecnici
- Gamma di frequenza: 0,1 Hz…0,9999 Mhz in passi di 0,1 Hz
- Fattore di distorsione: <0,5%
- Forme del segnale: seno, triangolo, quadrato, rampa di frequenza, rampa di tensione
- Uscita amplificatore, protetta da cortocircuito, tramite connettori BNC e 4 mm:
- Tensione di uscita: 0 … 20 Vpp per R out > 40 Ohm Offset CC: ±10 V (incrementi di 5 mV) Potenza in uscita: 5 W (fino a 1 A) dove R out = 20 Ohm
- Uscita cuffie tramite presa jack da 3,5 mm:
- Interruttore per la selezione di cuffie o altoparlanti standard. Tensione di uscita: 0 … 1 Vpp per R out = 400 Ohm
- Uscita di sincronizzazione (trigger) tramite BNC: Resistenza di uscita: 50 Ω Livello logico: CMOS (5 V)
- Uscita V=f(f) tramite BNC, protetta da cortocircuito: per l’emissione della frequenza sotto forma di tensione proporzionale 0…10 V (0…1 MHz) Funzione di scansione per rampa di frequenza
- Display grafico monocromatico con impostazione continua della retroilluminazione: 128 x 64 pixel
- Porta USB 2.0
- Impostazioni tramite pulsanti e manopola o assistite da software tramite USB
- Alimentazione 100 V~ – 240 V~ a 50/60 Hz
- Custodia in plastica resistente agli urti con maniglia per il trasporto
- Software MeasureLAB per Windows e MacOS
- Dimensioni (mm): 194 x 140 x 130
- Peso: 1,4kg
Informazioni aggiuntive
| Destinatari | Docenti, Studenti universitari |
|---|---|
| Tipologia | Apparecchiatura |
