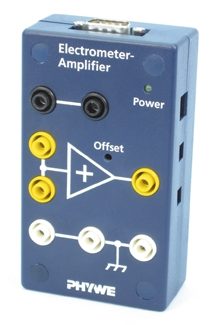

PHYWE Electrometer amplifier

Funzione e applicazioni

Amplificatore operazionale con ingresso ad alta resistenza per la misurazione quasi statica della tensione e rispettivamente della carica, in custodia di plastica a prova di guasto.

Vantaggi

• Adatto per esperimenti con elettrostatica, ad es. misura di carica, misura di capacità di condensatori sferici, misura di tensioni continue, misure quasistatiche e misura di piccole correnti.

Dotazione e dati tecnici

• Alimentazione tramite prese da 4 mm oppure alimentatore da parete con presa a foro.
• Guadagno/amplificazione: 1.0
• Resistenza di ingresso: > 10000 GOhm
• Corrente in ingresso: < 0,5 pA
• Capacità di ingresso: < 50 pF
• Tensione in ingresso:
• Amplificatore (presa 1): ± 10 V-
• Secondo ingresso (presa 2): 1 kV
• Alimentazione: 12 V AC/25 mA presa a foro: 2,1/5,5 mm o
• Alimentazione esterna: prese 12 V CA, 25 mA da 4 mm
• Voltaggio in uscita: ± 10 V
• Corrente di uscita: 1 mA
• Resistenza di uscita: < 500 Ohm
• Temperatura di funzionamento: 5…40°C
• Umidità relativa: < 80%
• Dimensioni: 65×113×35 mm
• Peso: 150 g
