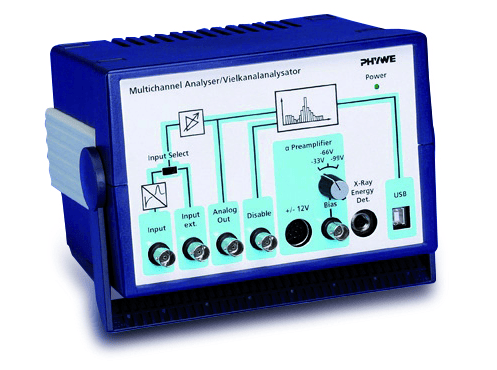

PHYWE Multichannel Analyser (MCA)

Funzione e applicazioni

L’analizzatore multicanale serve per analizzare gli impulsi di tensione proporzionali all’energia e per determinare la frequenza e l’intensità degli impulsi in combinazione con un rilevatore di raggi X, un rilevatore alfa o un rilevatore gamma. Gli impulsi analogici provenienti dal rilevatore vengono modellati dall’analizzatore, digitalizzati e sommati per canale in base all’altezza dell’impulso. Ciò si traduce in una distribuzione di frequenza degli impulsi rilevati dipendente dall’energia della radiazione.

Vantaggi

• Funzione offset per migliorare la risoluzione energetica
• Per spettroscopia e analisi di fluorescenza a raggi X

Dotazione e dati tecnici

• Uscita analogica per l’osservazione delle altezze dello spettro degli impulsi su un oscilloscopio
• Un’uscita USB per il collegamento a un computer
• Alimentatore integrato per preamplificatore alpha detector (09100-00)
• Alimentatore integrato per rilevatore di energia a raggi X
• Include cavo di alimentazione da 1,5 m, cavo USB tipo A/B
• Software di analisi multicanale (richiesto)
• Risoluzione (per spettro): fino a 4096 canali (12 bit)
• Memoria: illimitata
• Tempo di ritardo: 60 µs
• Finestra di coincidenza: 1 µs
• Ingresso analogico: impedenza dell’impulso negativo: 3,3 kilohm, 150 pF
• Amplificazione: tre stadi, 6, 12 e 24 regolabili digitalmente
• Altezza dell’impulso: max. 4 V
• Uscita analogica: impulso positivo da 0 a 4 V-
• Lunghezza impulso: 15 µs offset ca.
• Risoluzione digitale a 12 bit
• Offset massimo: 4 V (disabilita ingresso/ingresso coincidenza)
• Ingresso logico (TTL) per misure di coincidenza sulle uscite in tensione
• Presa diodo: ± 12 V / max. 30mA
• Presa BNC (tensione polarizzata): -33, -66, -99 V
• Custodia in plastica con maniglia per il trasporto
• Voltaggio di rete: 115/230 V~
• Frequenza di rete: 50/60 Hz
• Dimensioni A × L × P (mm): 90 x 140 x 130
• Peso: 1550 g
• Accessorio richiesto: software di analisi multicanale, articolo n. 14452-61
