Risoluzione energetica del rilevatore di energia a raggi X

Principio

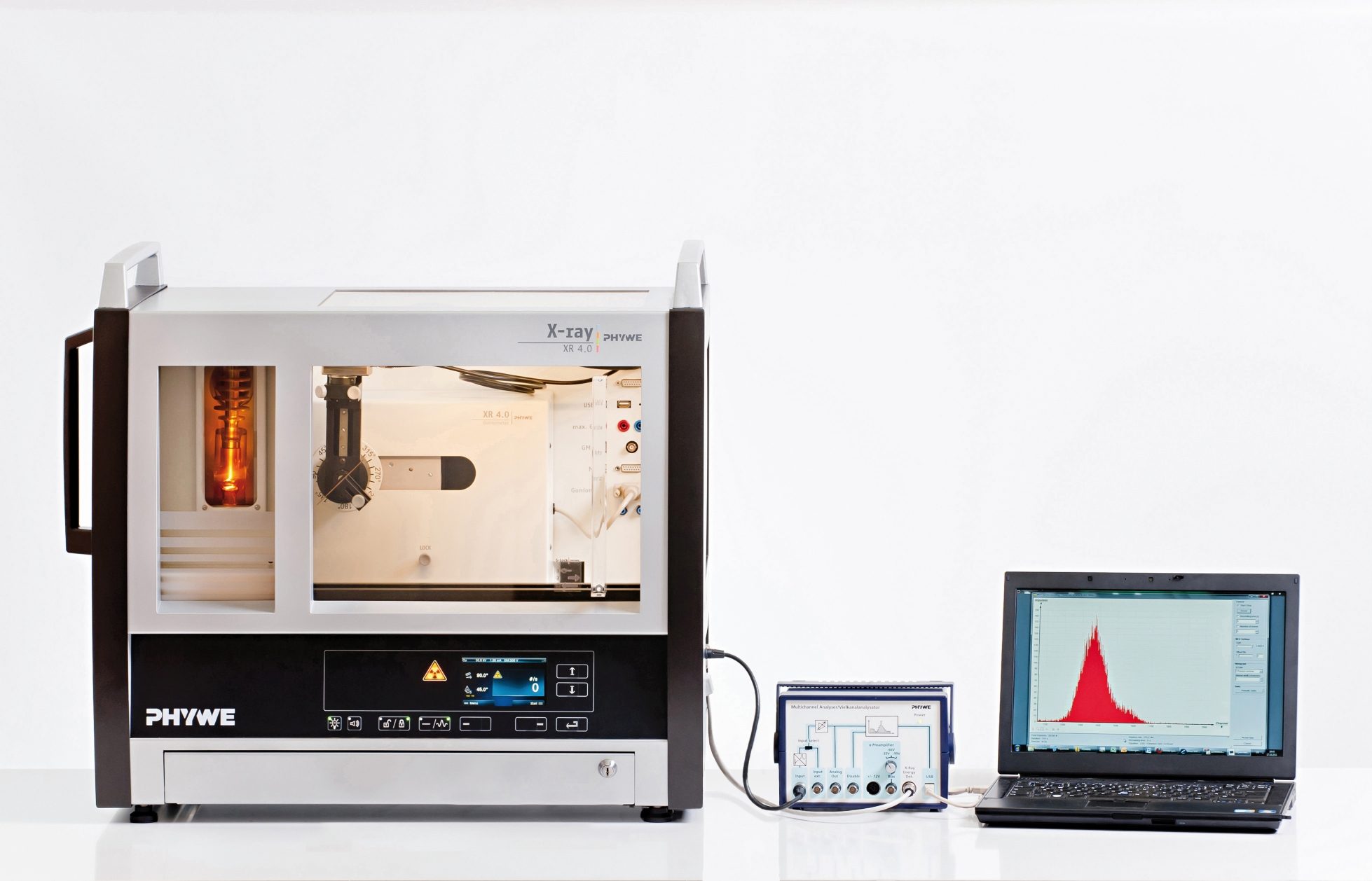

Vari campioni di metallo vengono sottoposti a raggi X policromatici. La radiazione fluorescente risultante viene analizzata con l’ausilio di un rivelatore a semiconduttore e di un analizzatore multicanale. Viene determinata l’energia delle caratteristiche linee dei raggi X e la loro larghezza completa a metà del massimo. Inoltre, vengono esaminati la dipendenza delle larghezze complete a metà massimo e lo spostamento del baricentro della linea in funzione della velocità di conteggio.

Attivita’ proposte

1. Calibrazione del rivelatore a semiconduttore con l’ausilio della radiazione caratteristica del tubo radiogeno al molibdeno.
2. Registrazione degli spettri della radiazione di fluorescenza generata dai campioni metallici.
3. Determinazione dei livelli energetici e delle larghezze complete a metà massimo delle linee caratteristiche Kα e loro rappresentazione grafica.
4. Determinazione e rappresentazione grafica delle larghezze complete a metà massimo in funzione della velocità di conteggio, prendendo come esempio la linea Kα dello zircone.
5. Determinazione e rappresentazione grafica dello spostamento del baricentro della linea in funzione della velocità di conteggio, prendendo come esempio la linea Kα dello zircone.

Obiettivi formativi

• Bremsstrahlung
• radiazione X caratteristica
• radiazione di fluorescenza
• Processi di conduzione nei semiconduttori
• drogaggio dei semiconduttori
• diodi pin
• risoluzione e potere risolutivo
• energia dei semiconduttori
• analizzatori multicanale
