Spettroscopia di energia a raggi X – calibrazione del rilevatore di energia a raggi X

Principio

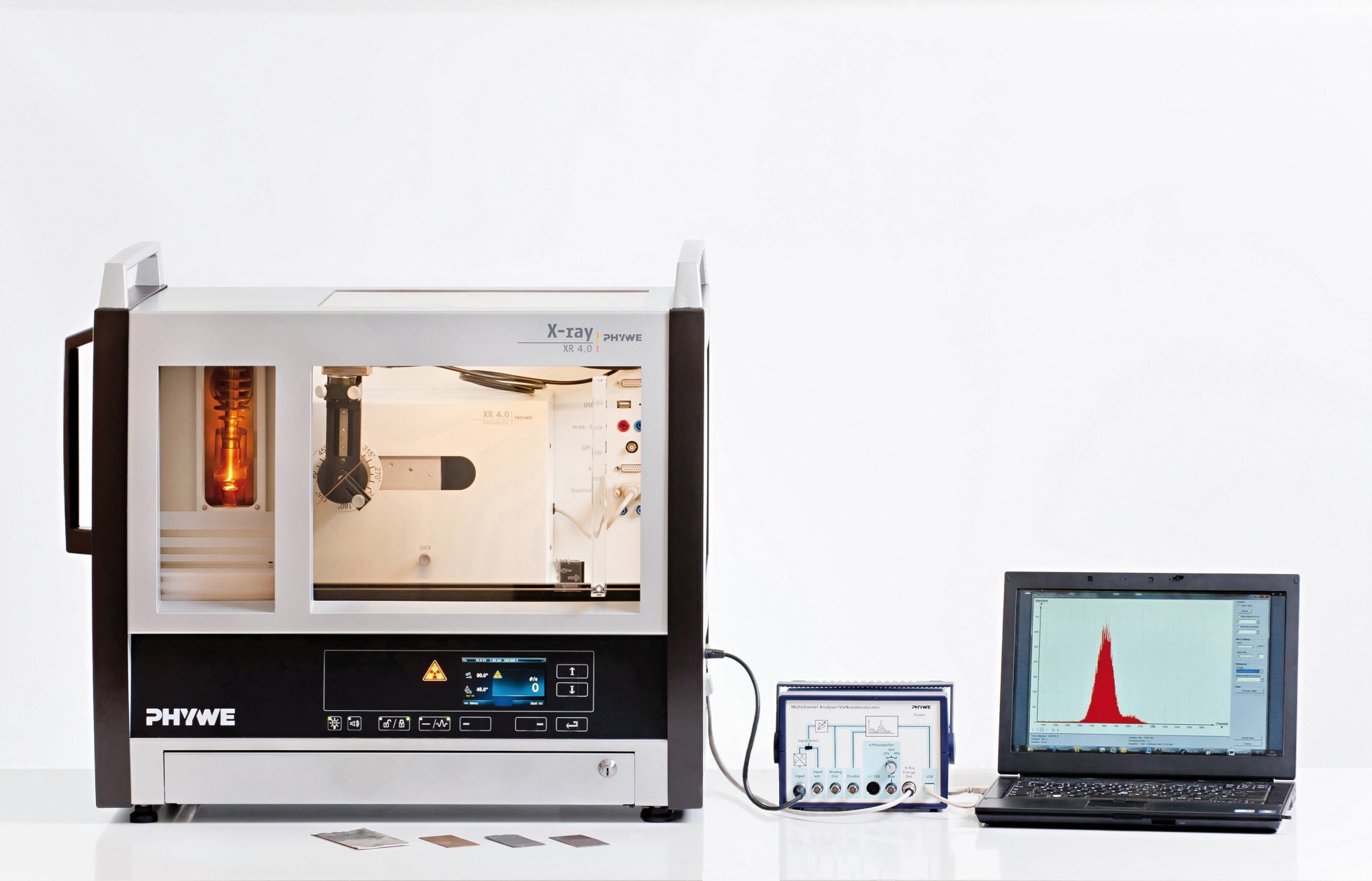

Vari campioni di metallo vengono sottoposti a raggi X policromatici. La radiazione fluorescente risultante viene analizzata con l’ausilio di un rivelatore a semiconduttore e di un analizzatore multicanale. Vengono determinati i massimi di intensità delle corrispondenti linee radiologiche caratteristiche. I valori energetici predefiniti da assegnare delle linee caratteristiche e dei canali dell’analizzatore multicanale determinano a loro volta una calibrazione del rilevatore di energia a semiconduttore.

Attivita’ proposte

1. Registrare gli spettri della radiazione di fluorescenza generata dai campioni di metallo.
2. Determinare i numeri dei canali dell’intensità massima delle linee caratteristiche della corrispondente radiazione fluorescente.
3. Rappresentare graficamente le energie di linea predefinite in funzione dei numeri di canale per due fattori di guadagno dell’analizzatore multicanale.

Obiettivi formativi

• Bremsstrahlung
• Radiazione X caratteristica
• Livelli energetici
• Radiazione di fluorescenza
• Processi di conduzione nei semiconduttori
• Doping dei semiconduttori
• Diodi pin
• Rivelatori di energia a semiconduttore
• Analizzatori multicanale
