STM compatto, microscopio a effetto tunnel a scansione

Funzione e applicazioni

Microscopio a effetto tunnel a scansione di facile utilizzo per l’imaging e la spettroscopia di campioni conduttivi su scala atomica o molecolare. Adatto per un’ampia gamma di esperimenti nella scienza dei materiali, fisica/chimica dello stato solido, fisica/chimica delle superfici, nanotecnologia e meccanica quantistica.

Vantaggi

• Rapida introduzione al nanomondo con risoluzione atomica subito dopo l’installazione
• Design compatto con controllo integrato e smorzamento delle vibrazioni, non sono necessari accessori esterni
• Funzionamento intuitivo, adatto a principianti, insegnamento e dimostrazioni
• Potente software MeasureNANO per misurazione, analisi e visualizzazione in 2D e 3D
• Modalità di simulazione per l’apprendimento sicuro senza dispositivo collegato

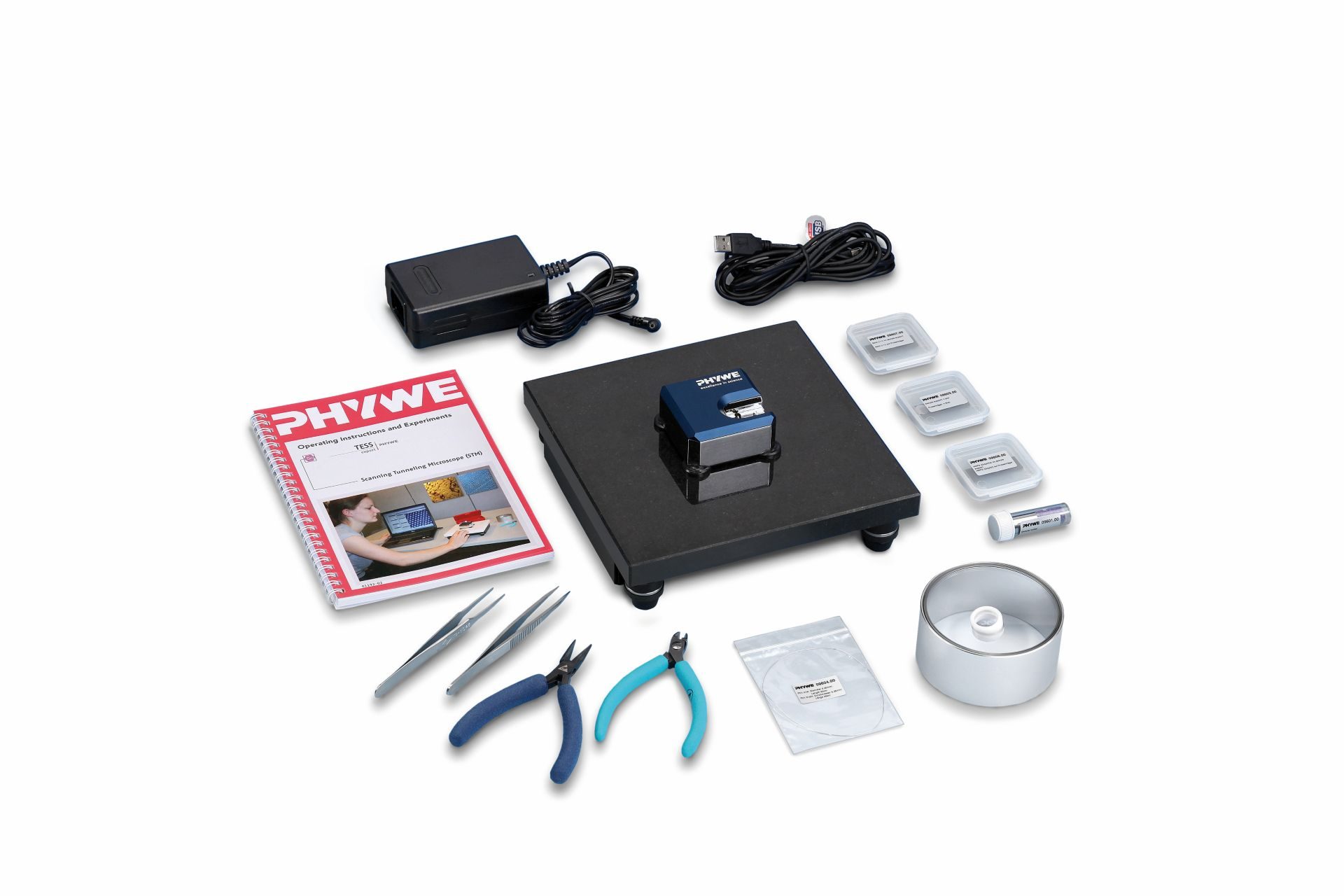

• Set completo comprendente campioni, strumenti, software e documentazione per un utilizzo immediato
• Manuale completo e strutturato didatticamente con esperimenti introduttivi e informazioni di base

Dati tecnici

• Testa di scansione con elettronica di controllo integrata su piastra base antivibrante Dimensione massima immagine (XY): 500 nm × 500 nm Portata Z massima: 200 nm Risoluzione XY: migliore di 20:00 Risoluzione Z: migliore di 16:00 Corrente: 0,1…100 nA in incrementi di 25 pA Tensione punta: ±10 V in incrementi di 5 mV Dimensioni: 21 × 21 × 10 cm Modalità a corrente costante Modalità ad altezza costante Spettroscopia corrente-tensione Spettroscopia corrente-distanza Elettronica di controllo con interfaccia USB, DAC a 16 bit per XYZ, fino a 7 canali di misurazione, velocità di scansione massima 60 ms/linea
• Copertura d’ingrandimento: ingrandimento 10×
• Set di utensili per la produzione e il montaggio delle punte per tunnellizzazione (taglierina laterale, pinza, pinzetta)
• Filo Pt-Ir per punte tunnelling: lunghezza 30 cm, diametro 0,25 mm
• Set campione: pellicole di grafite (HOPG), oro (111), 4 portacampioni vuoti
• Alimentazione: 100–240 V, 50/60 Hz, cavo USB
• Custodia da trasporto per strumento e accessori
• Software multilingue (DE, EN, …) per misurazioni, analisi e visualizzazione in 1D, 2D e 3D
• Pacchetto software interattivo (DE, EN) che spiega le capacità di misurazione, il funzionamento del dispositivo e i principi fisici
• Manuale utente dettagliato con brevi descrizioni degli esperimenti
• Peso (compresa custodia): 6,7 kg
