Tubo di diffrazione elettronica

Funzione e applicazioni

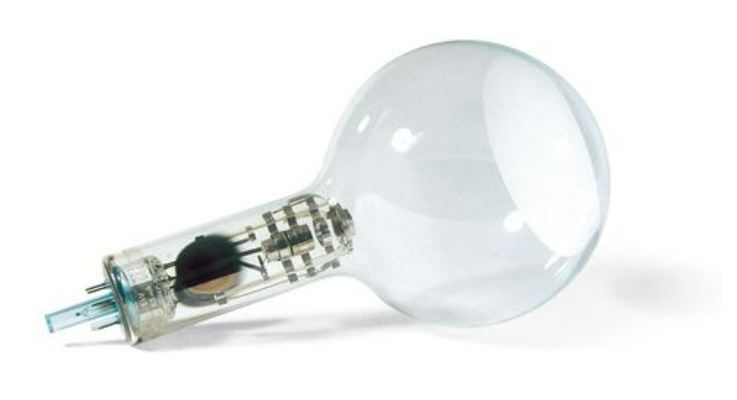

Il tubo di diffrazione elettronica consente di dimostrare la natura ondulatoria degli elettroni osservando schemi di interferenza che diventano visibili sullo schermo fluorescente dopo aver attraversato un reticolo di grafite policristallina. Le lunghezze d’onda degli elettroni possono essere determinate in funzione della tensione anodica utilizzando gli anelli di diffrazione e le spaziature dei piani reticolari della grafite, confermando così sperimentalmente l’ipotesi di de Broglie.

Vantaggi

• Tubo altamente vuoto per esperimenti precisi e riproducibili
• Osservazione diretta della diffrazione di Debye-Scherrer sullo schermo fluorescente
• Controllo preciso dell’alta tensione utilizzando un alimentatore compatibile (06721-04)

Dati tecnici

• Voltaggio del riscaldatore: 6,3 V CA
• Max. tensione anodica: 5000 V
• Corrente anodica: ca. 0,1 mA a 4000 V
• Costanti del reticolo della grafite: d₁₀ = 0,213 nm, d₁₁ = 0,123 nm
