Tubo Hg di Franck-Hertz

Funzione e applicazioni

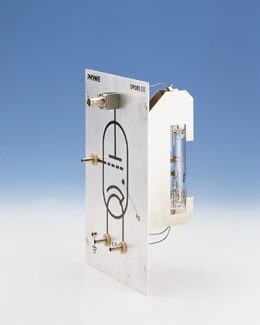

Il tubo Hg sulla piastra viene utilizzato per registrare la curva di Franck-Hertz. Si tratta di un tubo sostituibile ad alto vuoto riempito di mercurio, che evapora quando il tubo viene riscaldato in un forno di riscaldamento.

Vantaggi

• Sistema di elettrodi piano-parallelo per evitare distorsioni di campo
• Catodo di ossido riscaldato indirettamente con lunga durata
• Facile connessione tramite un multi-connettore per una rapida configurazione sperimentale
• Semplice esecuzione automatizzata degli esperimenti utilizzando l’alimentatore (09106-99) e il software
• Chiara visualizzazione della configurazione tramite lo schema elettrico stampato sull’alloggiamento

Dati tecnici

• Riscaldatore: 0–7 V, max. 150mA
• Tensione di rete: 0–60 V
• Tensione di ritardo: 0–3 V
• Temperatura di funzionamento: (175 ± 10) °C
• Dimensioni tubo (mm): l = 130, d = 28
