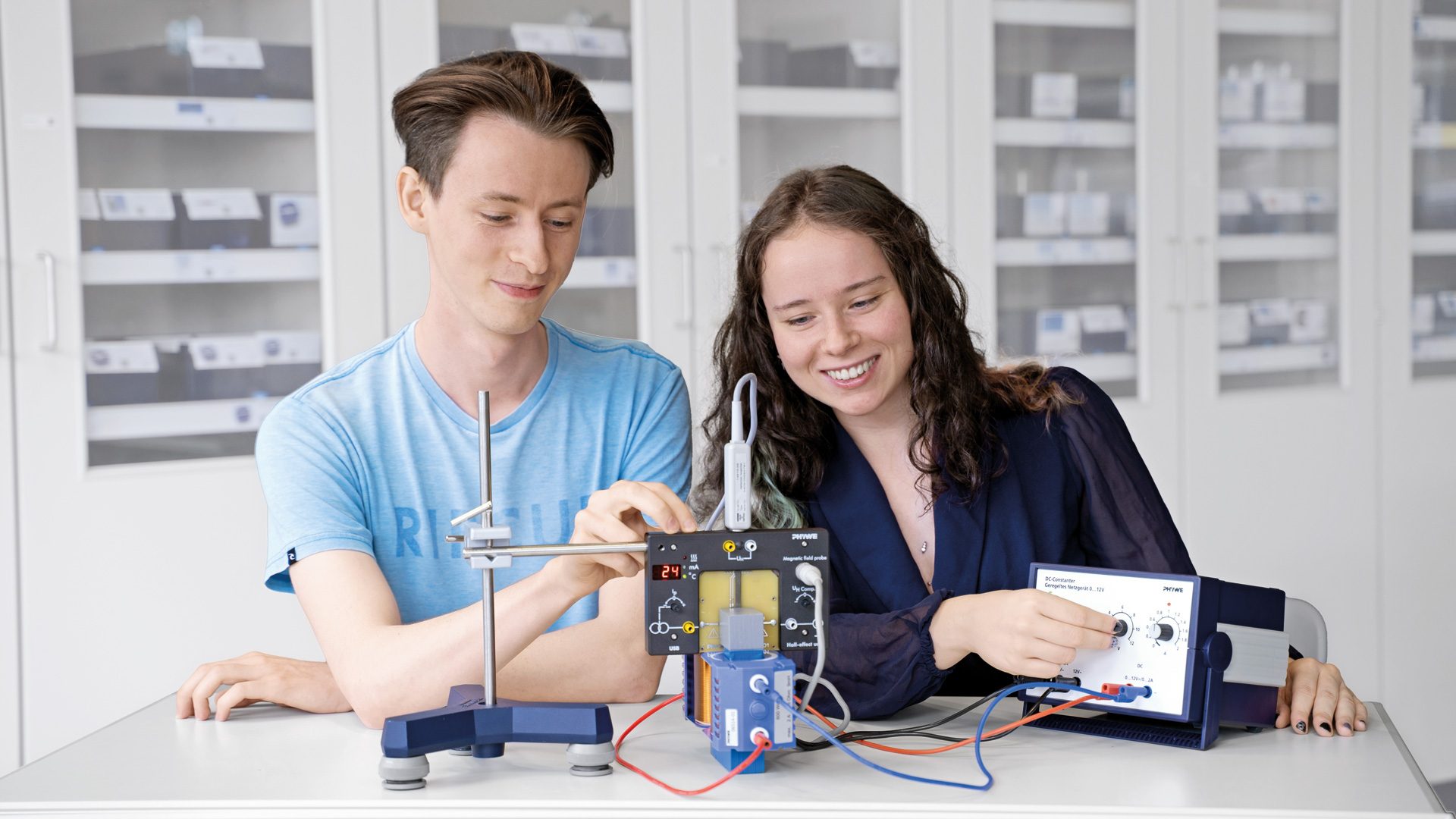

Unità ad effetto Hall HU 2

Funzione e applicazioni

L’unità ad effetto Hall viene utilizzata per contenere e alimentare schede portanti ad effetto Hall con cristalli di germanio drogati e non drogati. Consente la misurazione dipendente dalla temperatura della tensione Hall e della conduttività.

Vantaggi

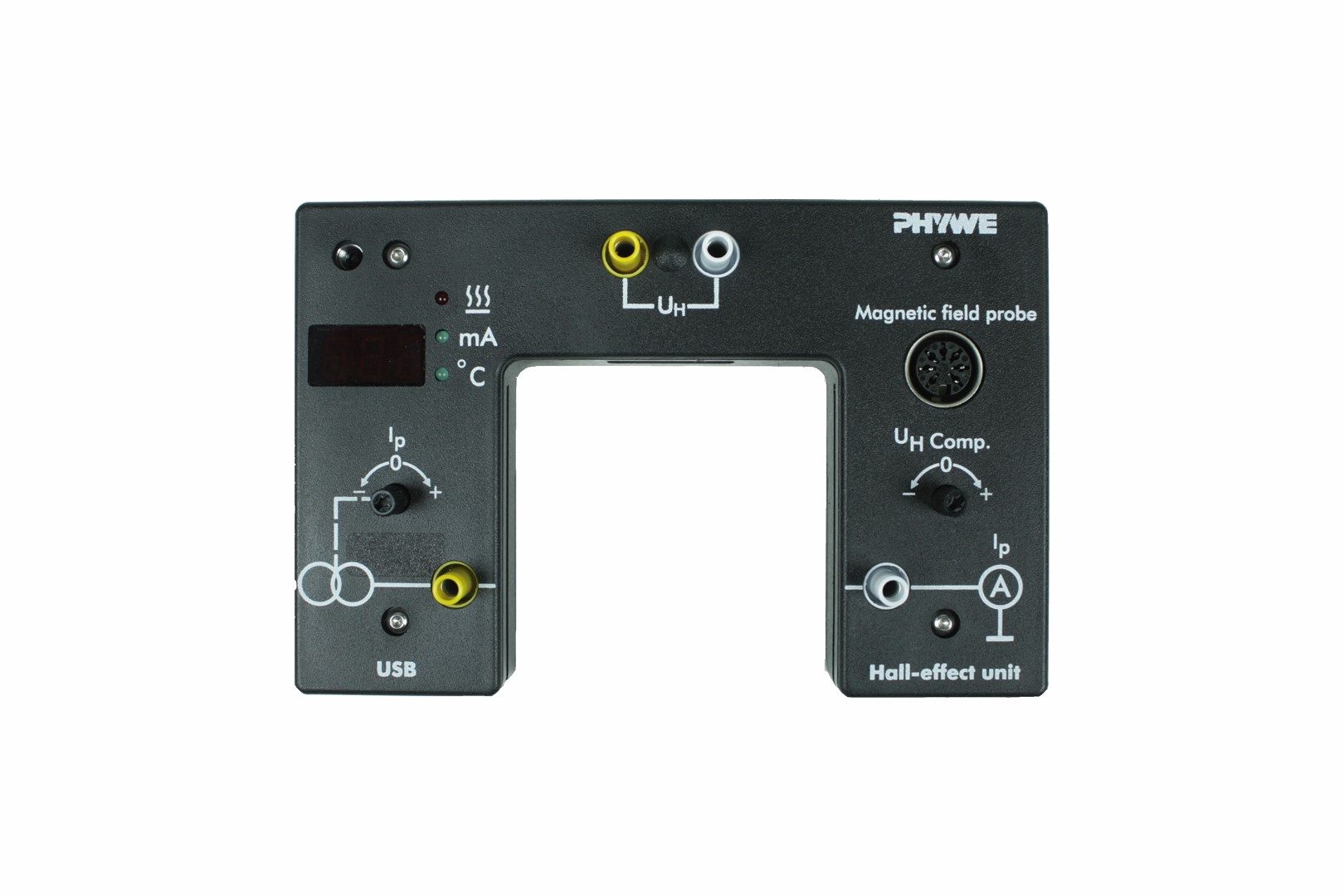

• Custodia in metallo a forma di forcella con display LED integrato da 9 mm a 3 cifre per indicare la temperatura del campione e la corrente di azionamento
• Protezione da sovraccarico termico con spegnimento automatico per il riscaldatore del campione
• Compensazione regolabile della corrente costante e della tensione Hall
• Selezione di diverse temperature massime durante il processo di riscaldamento
• Semplice sistema a innesto per l’inserimento di schede portanti (vedi accessori)
• Scanalatura di guida per sonda Hall
• Porta USB per il collegamento diretto al PC, non è necessaria alcuna interfaccia aggiuntiva
• Il sensore di campo magnetico (13610-02) può essere collegato direttamente al modulo ad effetto Hall, che trasferisce tutti i valori misurati in modo sincrono al PC
• Prese Schuko da 4 mm per la presa della tensione Hall e campione e per l’alimentazione della tensione operativa
• Controllo negli esperimenti compatibile con il software MeasureLAB

Dati tecnici

• Max. corrente campione: ±55 mA
• Max. temperatura del campione: 140 °C
• Alimentazione massima: 12 V CA / 48 VA
• Dimensioni esterne dell’alloggiamento: 16 × 10,5 × 2,5 cm
• Peso: 0,6 kg
• incl. asta di sostegno (l = 12 cm, p = 1 cm) con filettatura M6
