Band gap del germanio

Principio

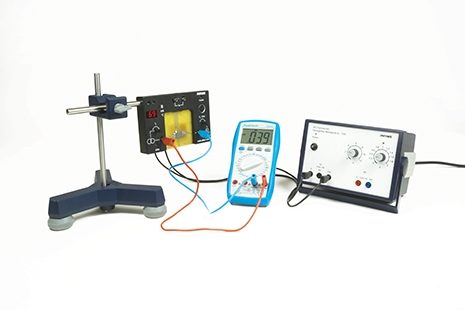

La conduttività di un campione di germanio viene misurata in funzione della temperatura. Il gap energetico viene determinato dai valori misurati.

Vantaggi

• Unità ad effetto Hall per controllare tutti i parametri (temperatura, tensione) e supporta cristalli Ge intrinseci di tipo p e n
• Può essere utilizzato anche per studiare l’effetto Hall nel Ge di tipo p e n

Attivita’ proposte

1. La corrente e la tensione devono essere misurate su un campione di germanio in funzione della temperatura.
2. Dalle misurazioni si calcola la conducibilità s e si traccia il grafico rispetto al reciproco della temperatura T. Si ottiene un grafico lineare dalla cui pendenza si può determinare il gap energetico del germanio.

Obiettivi formativi

• Semiconduttore
• Teoria delle bande
• Banda proibita
• Conduzione intrinseca
• Conduzione estrinseca
• Esaurimento delle impurità
• Banda di valenza
• Banda di conduzione
