Curva di carica di un condensatore / carica e scarica di un condensatore

Principio

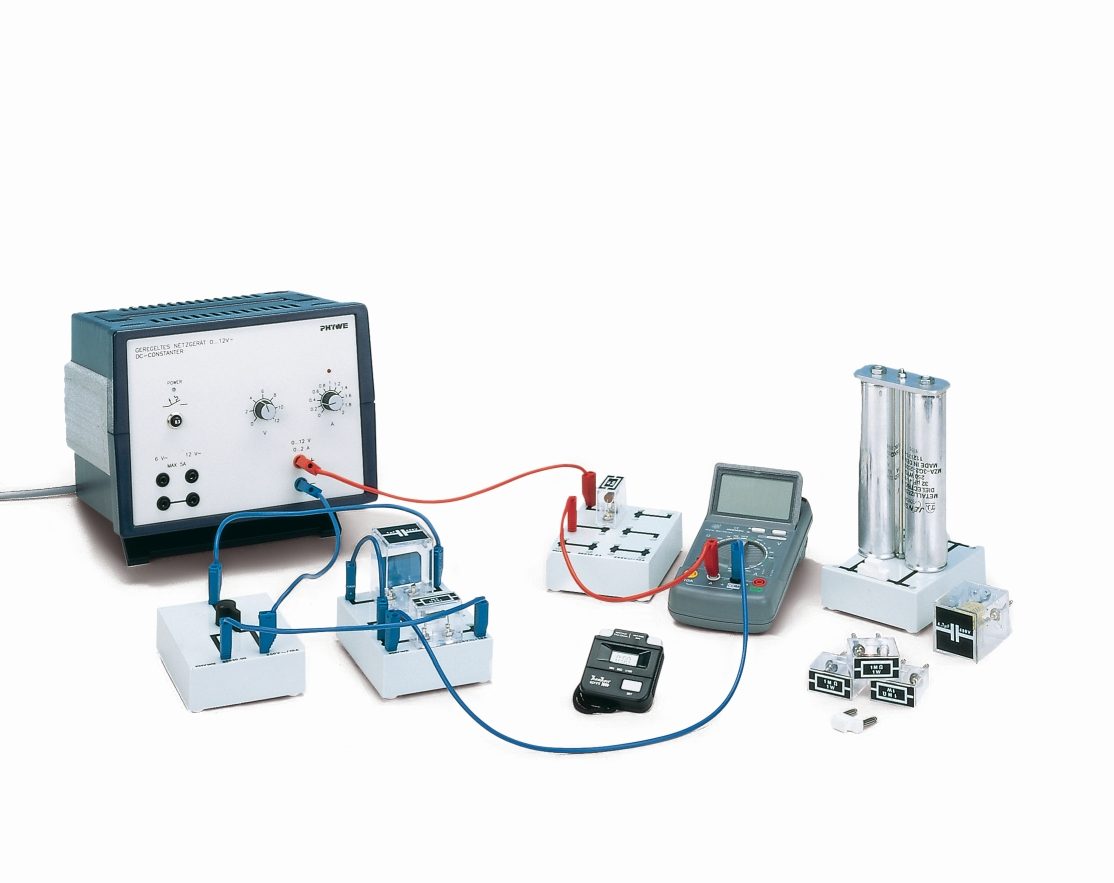

Un condensatore viene caricato tramite un resistore. La corrente viene misurata in funzione del tempo e vengono determinati gli effetti della capacità, della resistenza e della tensione applicata.

Vantaggi

• Configurazione semplice e molto chiara: sono necessari solo pochi componenti
• Con l’attrezzatura si possono eseguire ulteriori esperimenti nel campo dell’elettricità e dell’elettronica

Attivita’ proposte

• Per misurare la corrente di carica nel tempo:

1. utilizzando diversi valori di capacità C, con tensione costante U e resistenza costante R
2. utilizzando diversi valori di resistenza (costanti C e U)
3. utilizzando tensioni diverse (costanti R e C).

• Determinare l’equazione che rappresenta la corrente durante la carica di un condensatore, dai valori misurati.

Obiettivi formativi

• In carica
• Scarica
• Costante di tempo
• Funzione esponenziale
• Metà della vita

Sono possibili letture ancora più accurate quando si utilizza il multimetro 07124-12.
