Schemi di diffrazione di Debye-Scherrer di campioni di polvere con struttura reticolare esagonale

Principio

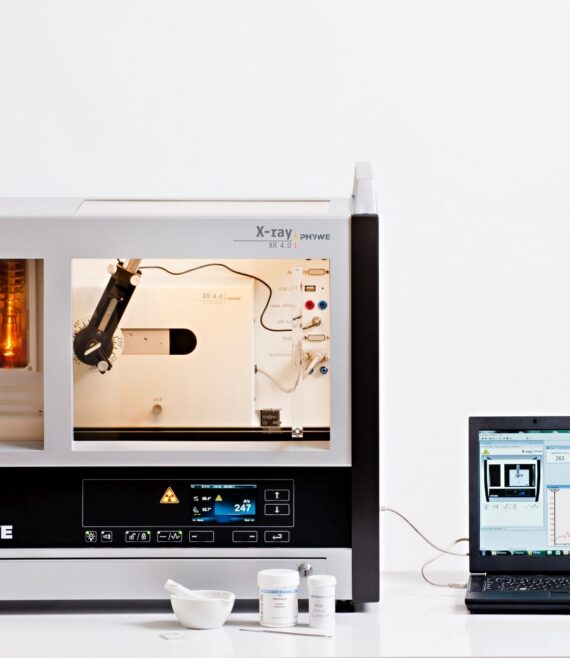

Un campione di polvere policristallina di zinco viene irradiato con la radiazione proveniente da un tubo a raggi X con anodo di rame. Un contatore Geiger-Mueller viene ruotato automaticamente per rilevare la radiazione riflessa in modo costruttivo dai diversi piani reticolari dei cristalliti. Il modello Debye-Scherrer viene registrato automaticamente. La valutazione della struttura permette non solo di assegnare i riflessi di Bragg ai singoli piani reticolari e quindi anche di ottenere il corrispondente tipo di reticolo di Bravais, ma fornisce anche valori per la loro spaziatura nonché per le costanti reticolari dello zinco e il numero di atomi nella cella unitaria.

Attivita’ proposte

1. Registrare l’intensità dei raggi X Cu dispersi da un campione di polvere di zinco in funzione dell’angolo di diffusione.
2. Calcolare le costanti reticolari della sostanza dalle posizioni angolari delle singole linee di Bragg.
3. Assegnare i riflessi di Bragg ai rispettivi piani del reticolo di zinco e determinarne il tipo di reticolo di Bravais.
4. Determina il numero di atomi nella cella unitaria.

Obiettivi formativi

• Reticoli cristallini
• Sistemi cristallini
• Reticolo di Bravais
• Reticolo reciproco
• Indici di Miller
• Fattore di struttura
• Fattore di diffusione atomica
• Diffusione di Bragg
• Raggi X caratteristici
• Monocromatazione dei raggi X
